生產指揮調度中心大屏幕控制方式的探討

更新時間：2011-9-27 13:34:08 �。� 編輯：孟子默）【大中小】

前言: 生產調度中心是大型企業對整個集團生產營運進行集中調度、協調資源的重要工作場所。在生產調度指揮中心，大屏幕顯示系統提供了對生產指揮過程中業和人員所關心的各類生產數據儀表盤展示、生產實時運行的監控?cái)?shù)據和視頻圖像，以及生產資源狀況等。

　　【音響網資訊】

　　生產指揮調度中心是大型企業對整個集團生產營運進行集中調度、協調資源的重要工作場所。在生產調度指揮中心，大屏幕顯示系統提供了對生產指揮過程中業務人員所關心的各類生產數據儀表盤展示、生產實時運行的監控?cái)?shù)據和視頻圖像，以及生產資源狀況等信息。

　　由于調度中心操作人員流動性大、及信號切換、應用復雜等原因，所以對大屏幕系統智能控制提出了很高的要求，既要操作簡單、易學且能靈活操作。為此我公司根據指揮中心的實際需求，進行了調查研究，發現用戶對計算機的軟件操作方式都非常熟悉，若使調度中心大屏幕顯示系統的操作方式與這些軟件操作方式相類似，就可以使操作人員利用已有的知識通過類比，從而讓用戶快速的了解系統控制方法，使用戶能很快熟悉并掌握。為此我公司為生產調度指揮中心開發了基于網絡控制的大屏幕顯示系統控制平臺。大屏幕控制平臺使用TCP/IP協議采用服務器和客戶端的方式，能夠使用戶在一臺電腦上方便的控制大屏幕的模式及將電腦信號通過鼠標拖拽的方式方便的切換到任意顯示區，也能讓用戶在各自電腦上將本機信號方便的切換到大屏幕上對應的顯示區。

下面舉例介紹生產指揮調度中心大屏幕顯示控制平臺。
1、指揮調度中心主要設備
 大屏幕顯示屏：3行15列共45塊DLP拼接單元；
 傳輸處理設備：大屏處理器1臺、64x64 RGB矩陣、32x32視頻矩陣；
 控制設備：網絡集中控制系統一套、工作站32臺、控制服務器1臺。
2、指揮調度中心主要工作模式

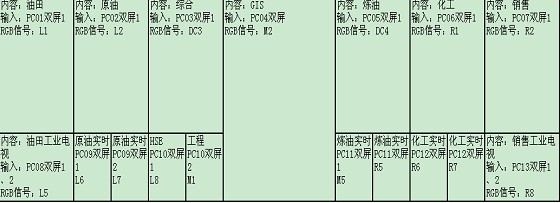

 生產指揮模式
主要實現產品庫存、原料庫存、產品銷售、物流信息、成品銷售、產品生產等實時數據的顯示。

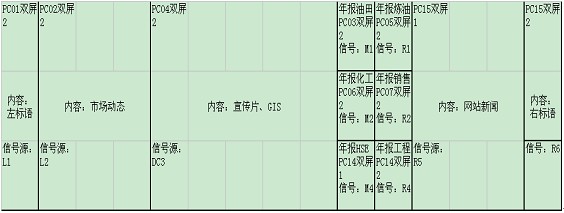

形象展示模式

 主要顯示公司宣傳片、市場動態、各個板塊年報及公司新聞等信息。

3、系統構建控制原理圖

系統構建控制原理圖

4、大屏幕顯示系統控制平臺
大屏幕控制系統功能包括大屏幕控制可視化操作、AMX后臺網控和大屏幕腳本控制三個模塊，如下圖所示：

控制系統功能

大屏幕顯示系統控制平臺設計特點為平臺可視化操作，是基于C/S架構的可視化網絡控制軟件。
1）服務器端
通過直觀的界面圖形操作，實現顯示模式快速切換，可將指定區域信號拖拽到當前模式下的任意窗口。
 模式切換模塊：根據用戶預先設置好的模式，可以快速切換大屏幕布局同時切換矩陣信號源到大屏幕相應位置。并且初始化客戶端電腦的顯示內容；
 信號切換模塊：可以將指定客戶端的左屏幕或右屏幕拖拽到大屏幕的任意位置；
 音頻切換模塊：可以將指定電腦的音頻信號切換至調度大廳的擴音系統；
 界面維護模塊：根據當前選擇的模式在控制軟件模式上顯示出大屏幕布局。在軟件的狀態欄中實時顯示登陸到服務器客戶端的個數。顯示未在線的電腦，客戶端及服務器發送的命令，AMX中控是否在上線。
 用戶管理模塊：分兩級用戶，高級用戶可以實現模式切換和信號切換，普通用戶僅可實現模式切換。
2）客戶端
在被控的每臺調度機的菜單欄增加快捷按鈕，將本機左屏或右屏快速切換到大屏中央顯示區（3*3部分）、快捷恢復原有模式、快速打開一個指定的IE窗口。
 左屏幕到中央顯示區
 右屏幕到中央顯示區
 左屏幕到對應顯示區
 右屏幕到對應顯示區
 快速恢復中央顯示區及對應顯示區的內容
 快速打開指定IE窗口

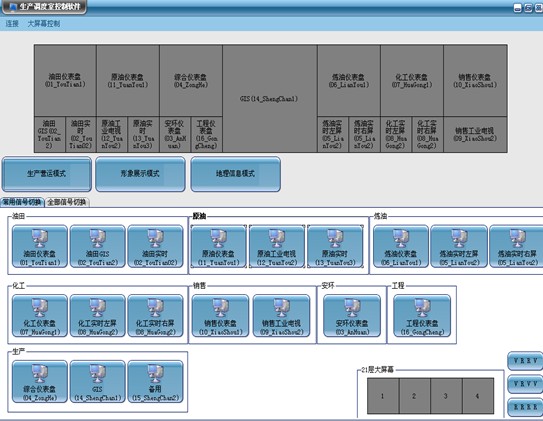

下圖為部分控制界面圖例：

控制界面圖例

　　控制軟件平臺采用C/S架構方式，使32臺電腦控制大屏幕的顯示模式通過拖拽的方式很方便的切換信號源，并能在平臺上實時顯示操作結果，界面簡潔，操作方便，通過實際工程應用，用戶反應使用效果很好。
