公園公共廣播系統設計與方案

更新時間：2012-8-14 11:16:30 　（編輯：溫情）【大中小】

　　【音響網資訊】第一節 項目概況
　　公園位于河邊，長2000米，寬約50米(入口處與出口處面積較大)，公園左邊是寬約100米的河，公園右邊是車水馬龍的馬路，公園像一條帶狀位于河與馬路的中央。

　　第二節 廣播要求
　　1、廣播室設在入口處，離公園出口處有2000米遠，所有控制設備\\功放放在廣播室。

　　2、已預埋一根2000米長的PE25線管，由于上面澆了水泥路面\\鋪了大理石:不能再鋪設另外的線管，音響信號線、控制線只能從這根管子通過，別無他法。但220V電源線可就近接通。

　　3、大功率音響15個:要求外觀美觀\\防雨\\大功率，最好是200W以上，100米寬的河對岸都聽得到!并要求有立體聲。

　　4、要求能尋呼、能無人值守。

　　第三章系統設計依據及設計原則

　　第一節 系統設計依據
　　公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。

　　執行的主要規范內容包括：

　　GB50116-98《火災自動報警系統設計規范（摘錄）》

　　GJG/T16-92《民用建筑電氣設計規范》

　　GB/T50314-2000《智能建筑設計標準》

　　《民用建筑電氣設計規范》

　　《調音臺基本特性測量方法》GB9003

　　《電工電子產品基本環境試驗規則》GB2421/22/23。1/23。2

　　《電網電源供電的家用和類似一般用途電子及有關設備的安全要求》

　　《工業企業通信接地設計規范》GBJ－79-85

　　《工業企業通信設計規范》GBJ42-81

　　《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2000

　　第二節 系統設計原則

　　先進性和可擴展性
　　現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。同時必須便于日后系統的擴展和升級。CEO-PA公共廣播系統完全能滿足這些，故無須考慮。

　　安全性和可靠性：
　　公共廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，因此系統設計必須安全、可靠，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必滿足可靠性的要求。特別重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生產廠家或代理商的授權證書，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。（容后付上授權證書）這一點是國際國內工程招標項目重點考核的關鍵條件之一。

　　科學性和規范性：
　　公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。最后提交正規的測試驗收?qǐng)?bào)告及全套施工圖紙和技術資料供甲方存檔。特別作為政府撥款項目，必須確保整個工程經得起各方面的和較長時間的嚴格考驗。

　　第四章公園工程系統設計說明
　　公共廣播系統主要提供背景音樂、業務廣播和報警廣播等。

　　背景音樂：為上饒公園公共場所在日常生活中播放舒緩、優雅的音樂體現公園內的優美環境。

　　業務廣播：則是為上饒公園提供業務呼叫、日常廣播、宣傳介紹等功能。

　　報警廣播：當消防中心監測到有火警時，提供開關量給廣播系統，廣播系統便可自動報警。

　　第一節 系統結構
　　本系統采用CEO-PA數字公共廣播系統，系統為總線式結構，根據系統的實際功能及結合相應的使用要求，本系統設計時將綜合作為一個功能區。各功能區的各分區均使用這條總線布線，為便于現場施工，系統允許在適當?shù)牡胤绞褂弥欣^器進行分支。系統充分考慮到了施工的簡便性。

　　由于本數字公共廣播系統主機端設備沒有功率限制，可根據需要隨時在終端自由擴展，而不需重新布線，十分方便。

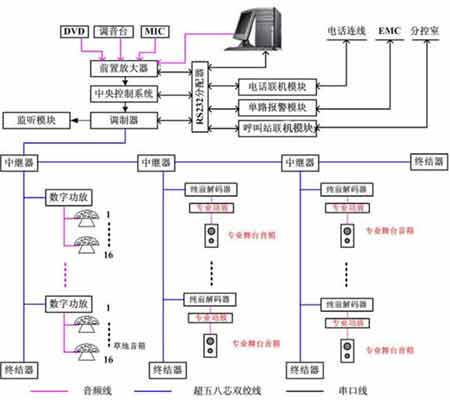

　　具體可結合下面系統圖查看

系統拓?fù)鋱D

　　
　　第二節 系統分區
　　分區工作為軟件進行，可任意分區，重復分區，也可根據甲方要求隨時調整。故在前期可不需考慮分區問題，而在實際使用時根據需要隨時調整分區。原則上為便于管理，相同功能部分作為一個區。

　　第三節 設備選型

　　3.1 主控端設備：

　　主要有卡座（調諧器）等音源設備（電腦硬盤內存可儲大量音源節目）

　　電腦主機P4多媒體控制軟件

　　數字化前置放大器

　　單路報警模塊

　　電話廣播聯機模塊

　　分配器

　　中央控制系統

　　調制器

　　呼叫站聯機模塊

　　呼叫站

　　監聽模塊

　　3.2 揚聲器的選配
　　廣播揚聲器原則上以均勻、分散的原則配置于廣播服務區。其分散的程度應保證服務區內的信噪比不小于15dB。本方案中公共廣播區域的的本底噪聲約為48-52dB，考慮到發生事故時，現場可能十分混亂，因此為了緊急廣播的需要，也不應把本底噪聲估計得太低。椐此，作為一般考慮，不妨大致把本底噪聲視為65-70dB（特殊情況除外）。照此推算，廣播覆蓋區的聲壓級宜在80-85dB以上。

　　鑒于廣播揚聲器通常是分散配置的，所以廣播覆蓋區的聲壓級可以近似地認為是單個廣播揚聲器的貢獻。根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：

　　SPL=LM+10lgP–20lgrdB（1）

　　據此，我們結合實際情況來選配：

　　20W草地音箱

　　3.3 功率放大器的選配
　　廣播功放的重要指標是額定輸出功率。應選用多大的額定輸出功率，須視廣播揚聲器的總功率而定。對于廣播系統來說，只要廣播揚聲器的總功率小于或等于功放的額定功率，而且電壓參數相同，即可隨意配接，但考慮到線路損耗、老化等因素，應適當留有功率余量。按照‘規范’的要求，功放設備的容量（相當于額定輸出功率）一般應按下式計算：

　　P=K1•K2•ΣP0

　　P—功放設備輸出總電功率（W）

　　P0—每一分路（相當于分區）同時廣播時最大電功率

　　P0=Ki•Pi

　　Pi—第i分區揚聲器額定容量

　　Ki—第i分區同時需要系數：

　　服務性廣播客房節目，取0.2-0.4

　　背景音樂系統，取0.5-0.6

　　業務性廣播，取0.7-0.8

　　火災事故廣播，取1.0

　　K1—線路衰耗補償系數：1.26-1.58

　　K2—老化系數：1.2-1.4

　　椐此，如果是背景音樂系統，廣播功放的額定輸出功率應是廣播揚聲器總功率的1。3倍左右。但是，所有公共廣播系統原則上應能進行災害事故緊急廣播。因此，系統須設置緊急廣播功放。根據‘規范’要求，緊急廣播功放的額定輸出功率應是廣播揚聲器容量最大的三個分區中揚聲器容量總和的1。5倍，至于廣播功放的其他規格，取決于廣播系統的具體結構和投資。

　　公共區采用相應功率的數字功放作為驅動
　　系統具備良好的擴展性，可按要求隨時增加終端，而不用再增加系統主機控制設備，在增加時也只需就近將總線延長，將需增加的設備掛接到總線上即可，使得以后的擴容極為簡單，費用也極低。

　　第四節 系統功能說明
　　1、背景音樂的播放功能
通過對主控電腦的操作，可方便實現整個系統任意音源的全體廣播，所有音源可通過電腦實現任意切換。將每天不同時段需要播放的音樂和區域通過系統編程，事先設定好，即可實現全天候自動廣播，無需專人值守，完全做到全自動化的控制。音樂源可以是存放于電腦中的各種音樂，可以是CD、卡座等播放出的音樂。

　　2、業務呼叫功能
　　可以對各個單獨分區、群組分區或全部分區進行通知，公告或?qū)と藦V播。分區工作為軟件進行，可任意分區，重復分區。

　　3、火災緊急廣播功能
　　通過報警模塊可以與消防系統進行聯動，一旦發生警訊（火警信號等），系統將自動切換到報警廣播，（就算終端音控開關已關閉，也能保證報警信號通過）播放事先錄制好報警廣播內容。也可通過麥克風進行手動強插報警功能，整個廣播系統消防報警廣播優先級別為最高，確保發生意外事故時系統能停止所有廣播節目進行消防廣播。

　　4、定時廣播功能
　　系統定時音樂源可由計算機提供，可方便實現按天、星期、季度或年來進行系統定時，真正做到一年365天，每天n次播放不同時長不同音樂的定時，可定時進行上下班、用餐、休息鈴聲（或音樂鈴聲），定時播放廣播體操音樂。

　　5、可編程電源管理
　　透過RS232接口與電腦連接，可方便實現多種方式N個時間段的電源管理功能。

　　6、各廣播站
　　公園的每個入口、停車場值班室、重要的治安崗?fù)ぁ⒏鹘ㄖ锏南揽刂剖揖O(shè)有電話機與廣播系統相連的，通過語音提示，電話按紐操作可進行定點，分區、群組以及全體等廣播功能，可設定優先級別。

　　7、獨立廣播功能
　　每一個廣播分區都是一套小型獨立的廣播系統，在廣播控制室無廣播信號的情況下，可自主播放本地音源節目。

　　8、軟件播放功能強大，操作簡便

　　A、多套作息表編輯與保存，如春季作息表、秋季作息表、參考作息表等，并調用其中一個作息表為當前執行作息表；

　　B、一周可以設置七套節目（每天可以不同），循環播放，每天可以設置幾十條或上百條作息項；

　　C、每一作息項音樂長度任意設定，從一秒到整曲，從一曲到幾十曲，滿足各種播放控制的需要；

　　D、軟件支持多種常用音樂文件格式，并具有自動調整各種音樂文件音量的功能；

　　E、可以設定密碼保護，防止不授權的操作。

　　F、停電保護功能，

　　G、可兼做緊急廣播、與消防報警系統聯動。

　　第五節 系統特點

　　1、智能化
　　承前所述，整個系統采用當今世界最為先進的CEO-PA公共廣播系統，透過其獨有的多媒體控制系統，真正做到了系統的智能化。

　　2、高穩定、高可靠性
　　由于采用數碼傳輸方式，系統不受功率限制，可靠性、穩定性極高，靈活性極強。

　　3、易用性
　　與傳統廣播系統相比，本系統拋棄了繁瑣的按鍵操作方式，所有控制操作均通過多媒體控制軟件來完成，您只需對電腦的相關介面進行鼠標點擊（加之少量的數字按鍵）即可完成所需的操作，極其簡單方便。

　　4、靈活的擴充性
　　CEO-PA總線式數字公共廣播系統最大可接上萬個終端（喇叭），功率不受終端數量的影響。在將來的擴容中，您無需購買主機設備，更無須對線路進行改造，僅僅需要的是增加終端（解碼器和音箱喇叭）和連線即可實現對系統的擴容！

　　5、美觀性
　　所有終端均采用CEO-PA專用音箱，款式多樣化，與整個系統布局容為一體，美觀大方。

　　6、安裝的簡便性
　　系統采用總線傳輸方式，一條總線貫穿每區所有終端，用線量少，布線成本低，安裝方便。

　　7、對環境的適應性
　　所有CEO-PA產品均通過嚴格的環境測試，確保您的系統在溫差極大的環境下能正常工作。

　　8、性價比
　　盡管系統采用的是數碼系統，但由于主機的唯一性，加之大大地減小了施工成本，所以系統具有極高的性價比。隨著系統的不斷擴充，相對的造價也將越來越低。

　　第六節 連接設備

　　以下材料根據實地計算。

　　線材：八芯雙絞屏蔽線

　　音頻數據線（數碼功放后接廣播終端用）

　　電源動力線（自備）

　　輔料：防水膠塞

　　防水膠管

　　防水膠埋地線管、接頭

　　接線柱

　　焊錫

　　焊錫膏
　
　　膨脹螺絲

　　膠管

　　水泥、沙漿等
