廣州市天河國稅局新大樓位于天河軟件園。AV系統工程包括大型宣講會議室、中層干部會議室、九分局會議室、五分局會議室、稅法電教室。
新特瓏品牌的智能中控、矩陣切換器、會議系統、專業功放、專業音箱等全線產品獲廣泛應用。
工程于2009年10月竣工，成為新特瓏眾多樣板工程中的典型代表。
新特瓏智能中控、矩陣切換器、會議系統、專業功放、專業音箱等產品在稅務系統的應用還包括廣東省地方稅務局直屬稅務分局會議室、內蒙古地稅局會議室及下屬多個稅務分局會議室等。
一、大型宣講會議室：

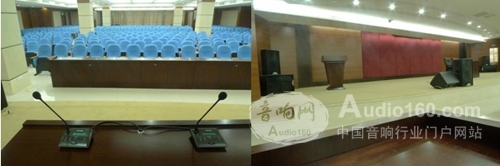

多功能廳面積約600平方米，設有主席臺，觀眾席則為一排排的會議桌，功能要求可滿足報告、培訓、會議、簡單娛樂等需要。
顯示系統采用雙投影顯示方式（配置可隱藏式投影機電動吊架），并于觀眾席的四根承力柱上設四臺液晶電視機。所有的顯示終端均可顯示現場任一信號，包括電腦VGA信號、攝像機信號、DVD信號。
選用SUNTRON ACS2028MA會議系統，配桌面式主席機ACS1028C，桌面式代表機ACS1028D，共26個席位的列席單元安裝于主席臺。
系統配置3臺高速球，用于視像跟蹤攝像及會場場景攝像，系統通過內置的4*2視頻矩陣智能切換，同時輸出視像跟蹤信號及會場場景信號，用戶可選擇將任一信號調到投影大屏幕。ACS2028MA一體化會議系統還具有以下強大功能：
1、特有業界首創的智能搖控器，可迅速調整和糾正攝像機預置位，并可一鍵解除或一鍵恢復麥克風與攝像機的聯動跟蹤功能。
2、主控機集成視像跟蹤、會議討論、表決功能于一身，并支持短信息功能。
3、先進的智能視像跟蹤功能：
A、當麥克風被開啟發言時攝像機始終跟蹤最后發言者，當關閉最后開啟的麥克風時攝像機跟蹤上一開啟麥克風發言者，當關閉全部麥克風時，攝像機自動調整為場景攝像；
B、當攝像機偏離發言者時,可通過智能遙控器快速調整攝像機；
C、在不需要視像跟蹤功能的場合，可遙控一鍵解除此功能，當需要時又可遙控一鍵恢復。
4、通過管理軟件或中控系統可以打開或關閉任意麥克風。
5、支持多種會議模式，包括申請模式，申請者姓名在主席機液晶屏或管理軟件上直接顯示，主席可以決定是否打開申請者話筒，便于控制會場秩序（常規產品以話筒IP地址來進行申請，主席難以識別申請者身份）
6、支持表決、評議、選舉；支持IC卡簽到和按鍵簽到兩種簽到方式。
7、短信息功能，短信息可以通過電腦向所有話筒群發，也可以發給指定話筒。
8、每只話筒配有大液晶中文顯示屏，查詢短信息和表決評議結果，并可設定使用者姓名，代替銘牌使用，方便會議排座及人員就坐。
9、代表單元可以設置為VIP副主席，直接開啟發言，且在液晶屏上有相應提示，方便查詢。
10、支持限時發言，且在話筒的液晶上有剩余發言時間提示，方便發言者控制發言時間。
11、按下主席機上的優先鍵可中斷代表發言并強行插話，松手后則恢復之前狀態。
12、列席機（麥克風）的拾音距離可達450-500mm而不會引起嘯叫（與同品牌之參量均衡移頻抑嘯器配合使用）
中控系統：選用SUNTRON PRO AV2+中控系統，配備SUNTRON ST-60FW+真彩色無線觸摸屏，周邊設備包括SUNTRON POWER-8B+可編程電源控制器，新特瓏VGA0808和AV0808矩陣切換器。
主席臺設有四只多媒體地插座，可同時接入四路電腦VGA信號，通過中控系統的無線觸摸屏，可將任一路電腦信號切換到指定顯示終端。
音響擴聲系統采用VCOMTEK VF系列音箱，包括4只VCOMTEK VF-15主音箱，4只VCOMTEK VF-12輔助音箱，2只VCOMTEK VF-12返聽音箱，2只VCOMTEK WF-218B超重低音音箱，由3臺SUNTRON DPA-450專業功放，4臺DPA-800專業功放驅動，調音臺采用SUNTRON MX12032，周邊處理設備包括DBX231均衡器、DBX DriveRack PA 音頻處理器、SABINE FBX2420反饋抑制器，DOD S-100效果器。
另配備1套雙手持無線麥克風SUNTRON U248，1套雙領夾無線麥克風SUNTRON U248，用于觀眾席移動發言。
控制室設有AVCOM HM-2.0有線話筒，用于DJ與會場人員的交流�？刂剖伊碓O(shè)有1套森海賽爾 HD-457監聽耳機。
控制室設有硬盤錄像機及顯示器，用于現場監控和錄像。
配備DVD機一臺，用于播放DVD影片。
配備2臺新特瓏POWER-801B電源時序器，此電源時序器可多臺級聯，并可由中控系統觸發動作。使用時只需點按無線觸摸屏ST-60FW+，便可打開或關閉整個系統，讓非專業人士也可從容操作系統，防止誤操作損壞音箱。
二、中層干部會議室、九分局會議室、五分局會議室

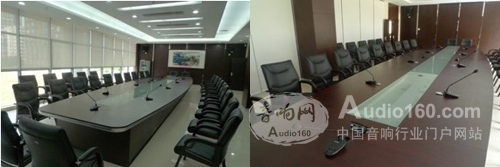

中層干部會議室屬于圓桌會議室形式，面積約150米，中間擺放一張12席的長方形會議臺，會議臺的左右兩側各設一排會議桌。功能要求可滿足報告、培訓、會議等需要。
顯示系統采用單投影顯示方式（配置可隱藏式投影機電動吊架），所有的顯示終端均可顯示現場任一信號，包括電腦VGA信號、DVD信號。
選用SUNTRON ACS900MA討論型會議系統（配桌面式主席機ACS500C，桌面式代表機ACS500D），共12個席位的列席單元安裝于會議臺上。
信號系統：選用SUNTRON VGA0801矩陣，R160協議轉換器、共配置4只新特瓏SMT-1智能插座（嵌入式安裝于會議桌面），當按下智能插座上的快捷鍵時，接入智能插座的電腦信號可一鍵切換到投影大屏幕。
音響擴聲系統采用4只VCOMTEK HCS-10同軸全頻音箱（九分局會議室采用4只VCOMTEK MS-10會議音箱，五分局會議室采用4只VCOMTEK MS-8會議音箱），由1臺SUNTRON DPA-600專業功放驅動，調音臺采用SUNTRON MX9032，周邊處理設備包括DBX231均衡器、DBX 266XL 壓限器（噪聲門）、SUNTRON AS1300H反饋抑制器。
另配備1套雙手持無線麥克風SUNTRON U248，1套雙領夾無線麥克風SUNTRON U248，用于移動發言。
配備DVD機一臺，用于播放DVD影片。
配備1臺新特瓏POWER-801B電源時序器，當打開電源時序器的開關時，系統按順序給設備供電，當關閉電源時序器的開關時，系統則反順序給設備斷電。讓非專業人士也可從容操作系統，同時保護音箱。
九分局會議室、五分局會議室與中層干部會議室的配置基本相同，只是因面積空間大小稍有差異，采用功率不同的音箱和相應的功放。
三、稅法電教室
稅法電教室面積約120方，設有主講講臺，主要應用于教學。
顯示系統采用一臺投影機，可顯示現場任一信號，包括電腦VGA信號、DVD信號。
發言設備包括1套無線麥克風SUNTRON U248（1手持1領夾），1只有線鵝頸會議麥克風。
可編程中控系統：選用SUNTRON CCS-V33中控系統，配備SUNTRON ST-60FW+真彩色無線觸摸屏，系統主機內置VGA4*2矩陣和視頻4*2矩陣、音頻8*2矩陣。
講臺上的臺式電腦直接輸入VGA矩陣，另于講臺上設1只桌面插座，用于輸入筆記本信號。
音響擴聲系統采用2只VCOMTEK MS-10全頻會議音箱，2只VCOMTEK MS-8全頻會議音箱，由2臺SUNTRON DPA-200專業功放驅動，調音臺采用SUNTRON MX9032，周邊處理設備包括DBX231均衡器、DBX 266XL壓限器、SUNTRON AS1350AT反饋抑制器。
配備1臺新特瓏POWER-801B電源時序器，并可由中控系統觸發動作。使用時只需點按無線觸摸屏ST-60FW+，便可打開或關閉整個系統，讓非專業人士也可從容操作系統，防止誤操作損壞音箱。
|
