| 前言: 東莞市政府?dāng)?shù)字化系統平臺建設，提高市場現代化管理水平，實時掌握市場經營動態及治安狀況，有效的收集信息及傳達指令，展示園區良好形象，特別設計指揮調度中心。指揮調度系統是集通信、指揮、控制、信息于一體的復雜系統，它將電子信息技術、計算機技術、圖像技術等先進的科學技術應用到遠程會議當中，通過計算機網絡和通信網絡將功能獨立的各子系統有機地集成在一起，實現信息共享，便于統一指揮、調度，形成一個高效的智能化指揮管理系統。 |
 |
東莞市政府?dāng)?shù)字化系統平臺建設，提高市場現代化管理水平，實時掌握市場經營動態及治安狀況，有效的收集信息及傳達指令，展示園區良好形象，特別設計指揮調度中心。指揮調度系統是集通信、指揮、控制、信息于一體的復雜系統，它將電子信息技術、計算機技術、圖像技術等先進的科學技術應用到遠程會議當中，通過計算機網絡和通信網絡將功能獨立的各子系統有機地集成在一起，實現信息共享，便于統一指揮、調度，形成一個高效的智能化指揮管理系統。
整個應急指揮中心系統組成包括:
視頻監控系統
音控廣播系統
電視墻及大屏幕顯示系統
電話電視會議系統
網絡通信系統
指揮調度中心保障系統
AV信號切換系統
中央控制系統
CREATOR快捷中央控制系統可通過觸摸式液晶顯示控制屏、網絡、控制面板對指揮廳內幾乎所有的電氣設備進行控制，包括大屏顯示系統、影音設備、信號切換、攝像球、視頻終端、音頻處理器，以及會場內的燈光照明、系統調光、音量調節等。能控制DVD、錄像的播放、快進、快倒、暫停、選曲等功能，能夠控制實物展臺進行放大、縮小等功能。對有關設備具有按時序開開啟、關閉等控制功能，要求中文界面，操作簡單；并可實現“一鍵”式會議。
整個系統以中央控制器為核心。它以控制總線與各個設備相聯接，接受操控者發出的控制要求，然后向各個延伸控制設備及被控設備發出控制指令。所有控制功能通過專用系統軟件編程而成，具體控制可通過彩色液晶觸摸屏或ipad實現。其操作界面根據用戶的實際要求，設置得直觀而易于理解（全中文、圖形模塊化）、操作。 在無線觸摸屏操控下，通過中央集成控制系統將以上各子系統與整個會議環境有機的結合成為一個整體，實現了會議、調度的智能化管理。
控制設備及功能：
華為視頻終端
通過紅外控制會議終端的功能鍵，通過232串口控制攝像機轉動，調用，變焦。
寶利通視頻終端
通過紅外控制會議終端的功能鍵，通過232串口控制攝像機轉動，調用，變焦。
音頻處理器
通過232串口控制每個輸入輸出通道聲音大小、靜音、取消靜音、調用聲音場景模式。
攝像球
通過232串口控制攝像球的方向、調用預置位、變焦、及攝像跟蹤。
升降架
通過232串口控制桌面電腦的上升、停止、下降。
DLP大屏控制
通過TCP/IP協議控制大屏服務器的開關機，調用大屏場景模式和預案。
DVI矩陣
通過232 串口控制視頻信號的切換、快速調用上大屏顯示墻顯示。
AV矩陣
通過232 串口控制視頻信號的切換、快速調用上大屏顯示墻顯示，聲音信號切換。
會議主機
控制會議主席單元、代表單元的攝像跟蹤，發言單元說話將攝像球調用到該位置。
燈光及電源控制
通過CR-NET方式控制電源控制器，實現燈光及電腦開關控制，配合墻面雙聯開關，可雙聯控制燈光的開關。
中央控制系統連接圖
簡易的人機操作界

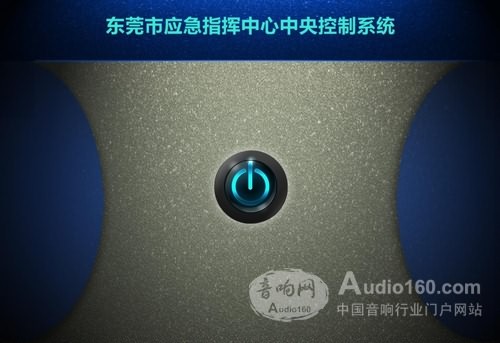

進入系統界面
矩陣控制系統界面

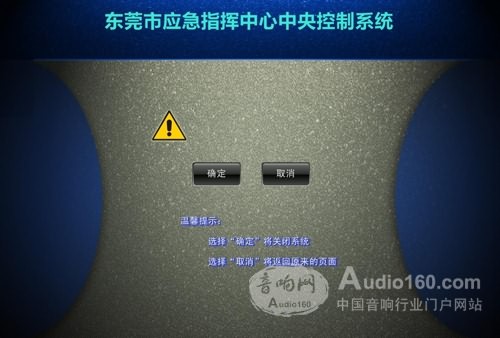

退出系統界面

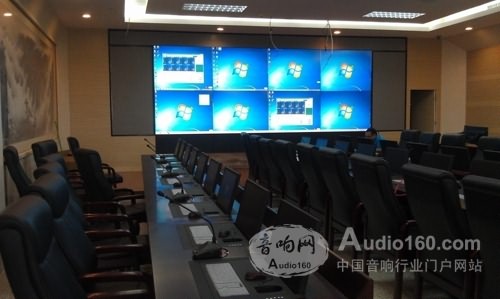

現場效果圖
CREATOR快捷產品應用清單
中控系統配置清單
序號 名稱 型號/規格 品牌 數量 單位 備注
1.1 中央控制系統
1 可編程主控制機 CR-PGM III CREATOR 1 臺 中控套餐
2 8寸無線觸摸屏 CR-WiFi WG7pip CREATOR 1 臺
3 紅外發射棒 CR-IRS2 CREATOR 8 根
4 二代電源控制器 CRPWR-8III CREATOR 3 臺
5 音量控制器 CR-VOLⅡ CREATOR 1 臺
6 軟件編程調試 CR-SYS.XVIP4.0 CREATOR 1 套
1.2 信號傳輸系統
1 CROSS系列混合矩陣切換器 CROSS-MAX1616 CREATOR 1 臺
2 DVI輸入卡 Xin-DVI8 CREATOR 2 臺
3 DVI輸出卡 Xout-DVI8 CREATOR 2 臺
4 AV矩陣 Pt-AV1616 CREATOR 1 臺
