禮堂高清視頻系統描述：
本禮堂為某政府和各部門專為各種會議、晚會所使用，能容納200多席，禮堂使用率高達250多次/年，平均差不多1天1會， 忙時可能是1天多會，因此對相關的設備具有很高的檢驗力。由于近年高清設備的普及和高清視頻會議的應用，為此該政府對該禮堂進行高清視頻系統的建設。
本次方案是以AVWIN公司的插卡式高清混合矩陣和相應的高清傳輸設備為信號傳輸和信號處理為主體，配合各種輸入信號設備和信號輸出顯示設備及相關連接線纜組成整個高清視頻系統，大大滿足了用戶所提出的移動式顯示、信號兼容、設備兼容的要求�！�
禮堂高清視頻系統功能需求：
系統需要具有高清信號傳輸和處理的能力，高清傳輸要達到1080P；
系統需要具有簡便的高清信號長距離傳輸?shù)哪芰Γ?BR> 高清信號的顯示方式具有多樣性，可移動式，能配合各種不同會議的顯示要求；
信號處理系統要具有同時兼容高清和標清的能力；
能配合中控系統和會議系統做好攝像跟蹤功能；

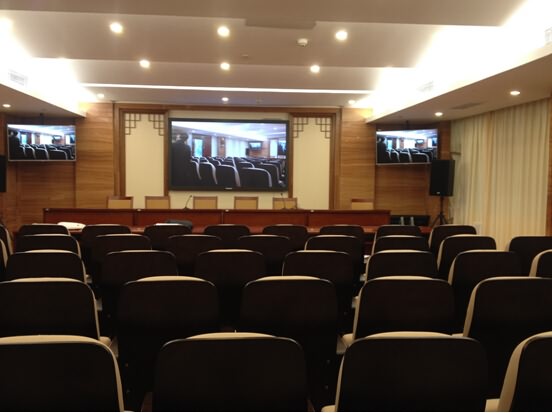

禮堂現場平面圖：
禮堂采用MDX系列插卡式高清混合矩陣：
AVWIN贏溢電子所研發的MDX系列插卡式高清混合矩陣在本次會場中得到很好的運用。這是一款高性能的高清視頻信號交換處理設備，支持最大64路信號輸入，64路信號輸出。該矩陣用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其他的輸出，使信號傳輸衰減至最低，圖像和聲音信號能高保真輸出。兼容高清、模擬多種信號格式，支持HDCP協議和EDID自適應；HDCP（High -bandwidth Digital Content Protection）高帶寬數字內容保護技術;EDID （ Extended Display Identification Data ）：擴展顯示標識數據;采用先進的HDBaseT技術，雙絞線長距離傳輸高清信號無障礙。HDBaseT，由來自日韓的家電大廠LG、Samsung、Sony等公司，以及以色列的半導體公司Valens Semiconductor，組成了HDBaseT聯盟，2009年通過Intel的HDCP認證，在2010年6月底，確定了 HDBaseT 1.0的正式規范。使用便宜易得的CAT5e/6雙絞線，可把高清信號傳輸達100米；HDBaseT標準目前最高支持20Gb/s的傳輸速率，是HDMI最高傳輸速率5Gb/s的4倍，完全滿足所有未經壓縮的1080P視頻傳輸；
禮堂高清視頻系統功能分析：
1）輸入輸出信號任意選擇，信號混合切換；
MDX系列插卡式高清混合矩陣的輸入信號和輸出信號是可以任意選擇，信號進行任意切換，也就是說標清信號和高清信號可以同時連接到MDX的矩陣來進行任意切換，把信號輸出到任意的顯示終端。
2）支持高清的1080P標準，HDCP兼容；
MDX系列矩陣支持高清的1080P@60Hz標準，矩陣的速率達到10.2Gb/s，其中的HDMI接口是兼容HDCP協議，EDID自適應，支持HDMI1.3a協議，支持DVI1.0協議。
3）配合HDMI高清傳輸盒，實現雙絞線長距離傳輸高清信號；
MDX系列矩陣支持RJ45的輸入、輸出接口，可通過我們的HDMI高清傳輸盒把HDMI信號轉化為統一的網絡信號通過網線進行傳輸，單節點距離可達120米，信號無衰減，實現了高清信號的長距離傳輸，而且支持多節點級聯。這種方式是工程應用的一個重大革新，讓工程施工的難度和工程費用大大減少，以前需要使用專用高清HDMI線材，現在只需要使用網線就可以了，方便簡單，而且還可以預先布多幾根后備網線，方便后期的再升級使用。
4）配合各種會議，實現高清移動式顯示，變化多樣；
該禮堂的顯示終端都是移動式設備，根據不同的會議來決定擺放的位置，實現高清移動式顯示。移動式顯示最大的難度就是信號線的連接，并不是所有位置的附近都會預布好高清信號傳輸線，而且高清信號傳輸都有距離的限制，本方案采用高清傳輸盒的功能和會場原有的有線網絡，解決了移動式顯示的難點，而且信號沒有衰減，會議顯示方案變化多樣。
5）設備支持熱插拔，維護更方便；
插卡式高清混合矩陣和高清傳輸盒都支持熱插拔功能，這大大方便了使用過程中的設備維護，當在開會的途中突然需要添加其他類型的信號源，可以在不斷電的情況下對矩陣的板卡進行更換或者對高清傳輸盒進行更換，可以完全避免對會議的影響。

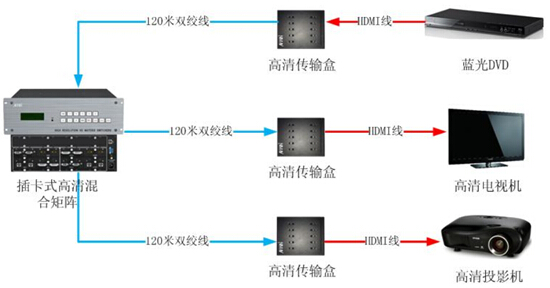

禮堂系統連接圖：
