2016年12月2日，大型原創素人音樂圓夢節目 - 《夢想的聲音》第五期在浙江衛視火熱播出。
節目自第一期播出以來引起轟動，擔任音響設計的是音響大師金少剛老師及其團隊。舒爾推出Axient®無線管理網絡 + PSM®1000入耳式個人監聽系統超強組合助力這場音樂盛會，安恒利提供主要無線技術服務，包含現場環境勘探、天線系統布置、通道數量、類型確認、無線頻點規劃、無線系統調試、無線系統實時監控六個主要技術服務。
Axient®無線管理網絡
本篇將詳細介紹《夢想的聲音》現場天線系統的布置。

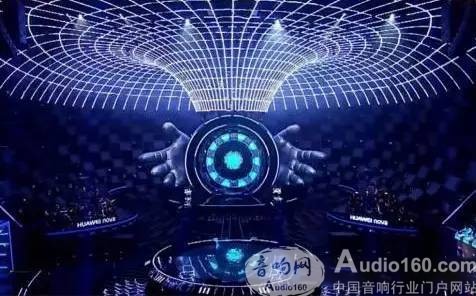

現場圖
如現場圖所示，素人選手在獲得認可后，均會從圖中央這顆金屬“夢想星球”中走出。但正是這個金屬球對天線系統布置造成極大困擾。其屏蔽作用會使射頻直達信號無法衍射穿過到達球外接收天線，造成挑戰者在球內發出的射頻信號不穩定甚至出現掉頻現象。那么，該如何解決這個問題？

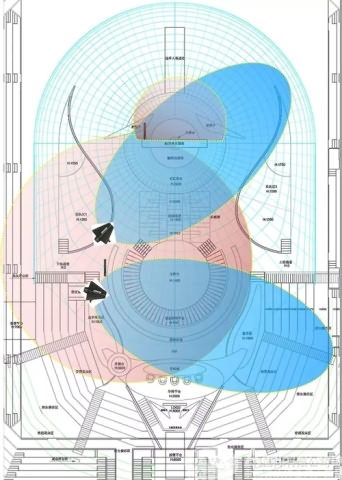

接收天線示意圖
安恒利無線技術應用工程師經過精密的計算和實驗，最終確定使用“天線陣列”的方式來解決天線問題：將金屬球內外看成兩個區域，每個區域均使用一支舒爾UA860SWB全向天線作為A天線，一支舒爾UA874指向天線作為B天線搭配的方法對球內外進行覆蓋，保證信號的強度，并充分利用現場的反射信號，保證現場信號覆蓋無死角。

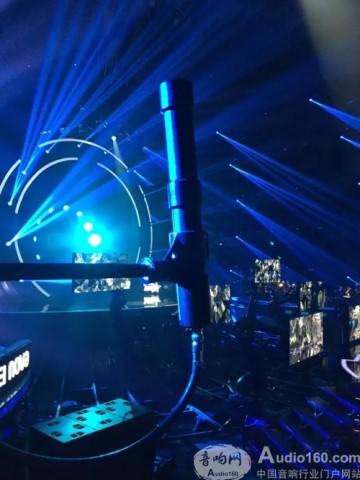

星球外部A天線

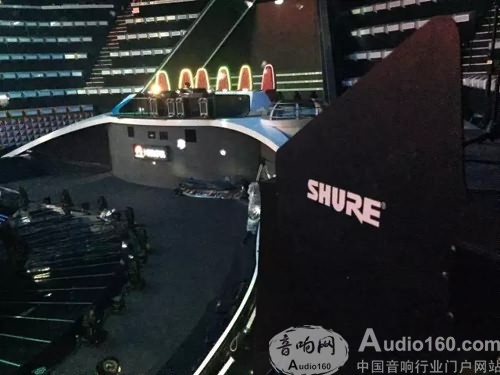

星球外部B天線
但是在“夢想星球”打開的瞬間，金屬屏蔽消失，兩支A天線暴露在同一場內，其接收到的射頻信號因為在空間中位置不同，導致距離兩根發射天線的傳輸路徑長度有差異，從而引起相位的不同，產生疊加和衰減的現象。為了解決這一問題，工程師將“星球”內的A天線置于球內金屬板的后面，利用其屏蔽作用將兩只天線隔絕開。這樣在“夢想星球”打開演員走出后，球內外兩支天線接收到的信號的相關性較低，不會互相干擾。
金屬球后A天線
《夢想的聲音》返聽系統采用舒爾PSM®1000入耳式個人監聽系統。PSM®1000采用全尺寸機架式安裝，雙通道，可聯網發射機，是專業大型巡演和固定安裝的的首選。

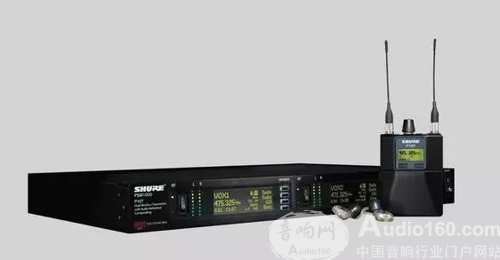

PSM®1000入耳式個人監聽系統
節目現場，PSM®1000使用了雙天線發射，球外使用舒爾PA805SWB指向型天線進行發射，球內使用全向天線發射。我們將球內天線放在金屬板后，可控制球內耳返天線的直達波無法到達球外，避免同頻干擾。同時球內發射天線所用的饋線比球外所用的長，相應其傳輸衰減大，以保證球內接收腰包不會產生信號過載問題。

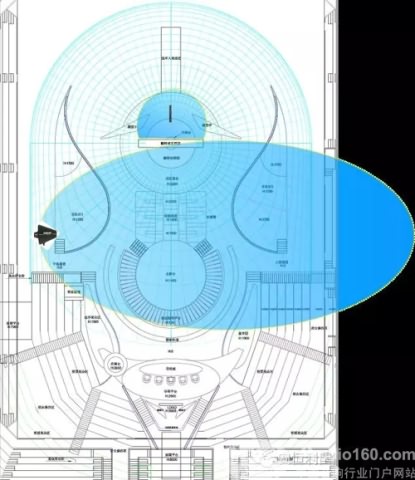

耳返天線示意圖
安恒利無線技術團隊旨在打造最高端的無線技術服務！
|
