現在我們?cè)谝繇懯袌?chǎng)上常見的有源低音炮林林種種不下幾十款，不論是專業場所擬合是家庭影院，盡管雖品牌不同，價格迥異，但電路和結構基本都是大同小異，以下筆者就以天逸的幾款不同型號的有源低音炮為藍本，向大家介紹低音炮的幾種典型的接線和使用調整方法，但愿對朋友們有所幫助吧：

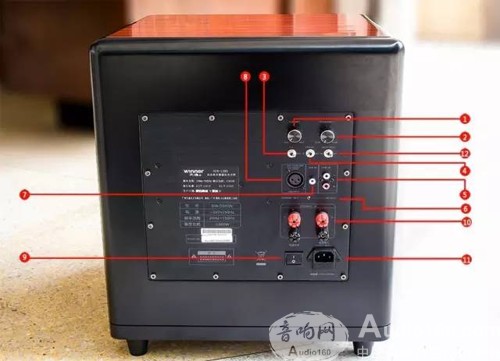

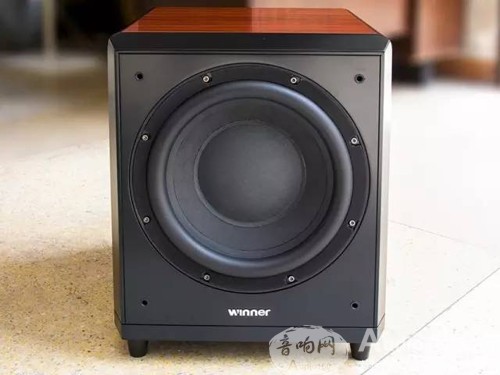

一．首先讓我們從天逸最新的有源低音炮SUB-1280(圖一）和天逸SUB-10TD((圖二）的后背板上各個端子（開關）說起吧，如下圖:
❶排列在第1排左邊的VOLUME是有源低音炮的總音量調節旋鈕。沿順時針?lè)较蛐D(zhuǎn)，低音炮總音量增大，反之音量減小。

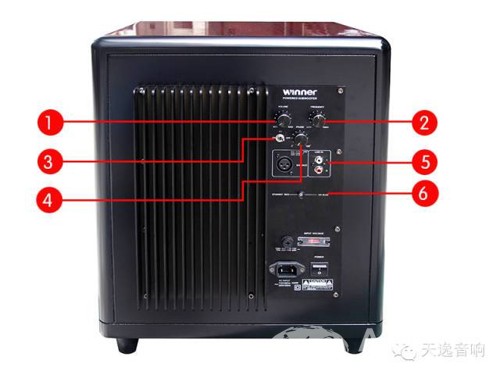

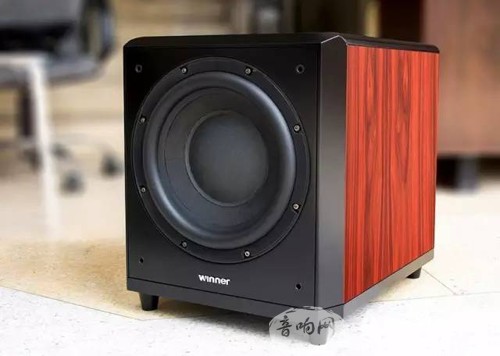

圖二：天逸經典的家庭影院專用10寸有源低音炮:SUB-10TD
❷右邊的旋鈕FREQUENCY是頻率范圍調節旋鈕，實際上就是低音炮輸入電路中的高通濾波電路和低截電路，沿順時針?lè)较蛐降�，放大器輸出�?0 Hz～200Hz，沿逆時針?lè)较蛐降�，放大器輸�?0～80赫茲的低頻信號。調節這個旋鈕又叫做調整低音炮的拐點。
何為拐點？
所謂拐點就是轉折點。低音炮的拐點，實際上就是低音炮工作頻率范圍的低切點，大家都知道低音炮輸入端有一個頻率高通濾波電路和一個低截電路，在這個范圍之內的頻率就是低音炮的工作頻率范圍，一般是30Hz-200Hz。高通頻率是低音炮設計時設計師根據低音炮的喇叭、箱體等物理屬性設置固定的最低頻率點，是不能調整的。我們一般對低音炮頻率范圍（俗稱拐點）的調整主要是調整頻率低截這邊的那個點，低截點的頻率調得高些，低音炮的工作頻率就會被展寬一些，進入低音炮的中頻成分就會多一些，聲音表現會“響”一些，但中頻多了會讓低音炮的聲音變得偏軟、渾濁、模糊、沒有質感、缺乏力度......而低截的頻率調得過低，又會導致低音炮和主音箱中低頻的銜接不自然，低頻少，聲音的硬梆梆的，感覺低音沉不下去，低音炮整體音效就出不來，缺乏震撼的感覺！
具體到我們的SUB-1280 ,一般頻率拐點設置為120--180Hz左右比較合適。實際上您可以選播一些低頻比較多的碟子，比如美國的《老鷹樂隊》之“加州旅店”的低頻，您可以將頻率拐點先調整到120--180Hz左右，然后反復播放這段音樂，在慢慢微調頻率拐點，直到你認為聽起來最自然，低頻的質感、力度等最滿意，這就是你要找的頻率拐點。還有，調節這個FREQUENCY旋鈕主要要看低音炮低頻與主音箱低頻的相容性銜接。如果選擇不當，就會使低音炮的低音和主音箱的低音產生不和諧的分離聲，這一點應該引起大家注意。
❸接下來的第二排左邊的紐子開關為低音炮的EQ（均衡）調節開關：
當EQ調節開關處于NO的位置，可以對頻率的某段進行人為的提升以加強這段頻率的響度，該低音炮的EQ開時，可以人為提升40--50赫茲頻率點約6dB，以特別加強低頻效果。當EQ處于關閉時不會增加。
❹第二排右側的旋鈕為相位調節PHESE：低音炮低頻信號輸出的相位必須和主音箱的低頻輸出信號相位是一致的，才能相互疊加以和諧的加強聲場內的整體低頻的強度和力度，如果兩者的相位不一致，該低頻信號會在某段頻率上相互沖突致使低頻信號劣變，反而得不償失，所以這個開關（SUB-12TD是旋鈕）對于低頻的純正和自然起著重要的影響，需要仔細的調節：其方法是：反復開關正反相位開關，（SUB-12TD是反復旋轉相位0--180度），在正常聽音位置仔細聆聽，比較正反相位或旋鈕在0 還是180 的位置，低頻表現得更結實有力，而且有明顯增強。此時就將開關（或旋鈕）置于低頻更好些的位置即可。但有時兩種狀態下低頻聽感幾乎沒有區別，這主要是低音炮的擺位還沒有調整好，改變低音炮在房間的擺位再調整，實在聽不出來，那就將開關置于0 的位置；當然，如果您更換了主音箱、較多地改變了主音箱或超低音音箱的位置，就需要重新進行相位調節，這一點很重要。
❺和❼是兩個輸入低音信號的接口，接那個接口都是可以的。左邊的❽為專業級別的平衡輸入端，右邊的❺和❼為普通的蓮花端子輸入口，對應于AV功放的低音炮輸出端子連接即可。
❻在下面是電源指示燈，當?shù)鸵襞谔幱谕姶龣C(jī)狀態是為紅色，進入工作狀態后指示燈轉為藍色，如果10分鐘沒有信號，低音炮將又會自動轉換為待機狀態，紅燈亮起。
❿是高電平輸入的接線端子，有關高電平輸入，我將在下面為大家作詳細介紹。
❾是有源低音炮的總電源開關。⑪ 是三芯專業電源線插口。

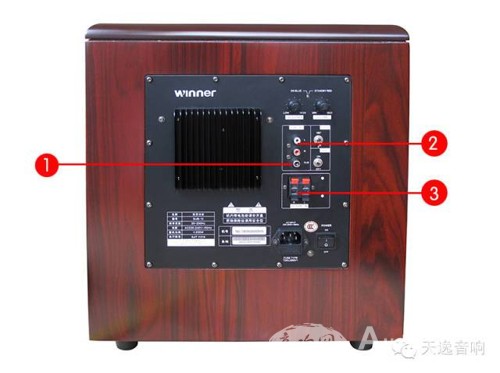

二．低音炮有四種典型的接線方法：
第一種：
如果你所選擇的功放沒有內置解碼器，也就是說你必須依賴于DVD機的解碼器解碼輸出超低頻信號，那你就可以將此超低頻信號從藍光碟機或AV功放的超低頻輸出端直接輸入到低音炮的SUB輸入端❶就可以了。這種接法依賴于藍光碟機或AV功放的“杜比/DTS”解碼器，因此只有當音源本身錄制有超低頻信號并輸出時，低音炮才會有聲音發出；播放CD碟是不會有聲音輸出的。
第二種：
如果你所選擇的功放內置有解碼器，此時您的藍光碟機輸出是利用光纖輸入到功放，并依賴于功放內置的“杜比數字/DTS”解碼器輸出超低頻信號的，此時你就可以用一對音頻信號線將功放背后的超重低頻信號（紅端和白端）與低音炮的線路輸入LINE IN L\R（紅端和白端）❷相對應地連接起來就OK。這種接法同樣依賴于功放機內的“杜比數字/DTS”解碼器，因此只有當音源本身錄制有超低頻信號并輸出時低音炮才會有聲音發出，播放CD碟也是不會有低音輸出的。也許有朋友的功放超低頻輸出只有一個蓮花端子輸出，那你就用一條信號線將其連接到低音炮的線路輸入LINE IN 的紅端即可，因?yàn)榈鸵襞谳敵鰰r(shí)單聲道。
第三種：
如果你想在播放CD碟時也能獲得超低音，那就請?jiān)贖I-FI功放輸入端的音頻信號L（紅）/ R（白）端子上并聯出一組信號分別接到低音炮的線路輸入LINE IN L\R（紅端和白端）❷，相對應的連接起來就OK，這樣在放CD碟時，低音炮同樣會有一定強度的低音出聲，但這個輸入是全頻音頻信號而并非真正經過DSP處理出來的超低音，效果會稍差一點。

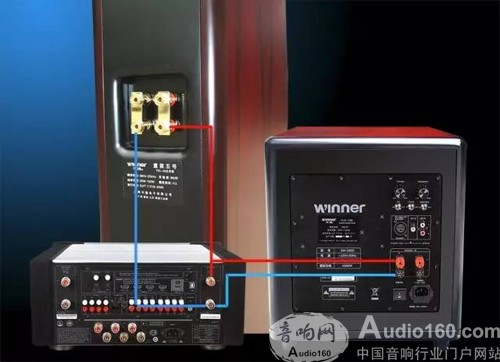

第四種：高電平輸入接線法：
如果想讓低音炮不管是看電影（不管有無杜比/DTS解碼）還是放CD聽音樂，都可以發出超低音聲，那我建議你采用“高電平輸入”的方法：即用音箱線將超低音音箱的高電平輸入端連接到功率放大器的左右聲道輸出端或者主音箱的輸入接線端。并請確定左聲道連接L端口，右聲道連接R端口，3以及極性正確(+對+、-對-)就OK!但這種接法和第三種接線法區別并不是很明顯，低音炮的響度也不如第一第二種好。
三．低音炮調試要點介紹：
首先打開您的家庭影院系統，設置家庭影院系統為正確的工作模式，確保超低音音箱所連接的端口有信號輸出，再打開超低音音箱的電源開關，將相位切換開關放在“0”位置（出廠設置），把音量旋鈕和頻率調節旋鈕旋到約三分之一位置。
播放一張您喜歡的碟片，您應該能聽到超低音音箱播放的低音。
您也可以用DVD播放機、家庭影院放大器、前級放大器或環繞聲解碼器的測試功能來測試超低音音箱。這種功能將噪聲信號輸入家庭影院系統的每一個聲道的音箱，同時可以用這種功能來平衡和校準每個聲道音箱（包括超低音）的音量。
注意：超低音音箱只對它接收到的低音信號作出反應，而許多時候信號并不包含低音（如人物對白、小提琴演奏、安靜的場面等等）。
完成系統測試之后，通過進行以下各項工作來達到最佳聽音效果。在進行每一個步驟時，請仔細聆聽和比較聲音的變化（尤其是低音部分）。
播放一支低頻比較有力且節奏感較強的音樂或歌曲，進行以下步驟：
1. 位置調整：
用較長的音箱線從高電平輸入端輸入信號，將超低音音箱放在正常聽音位置(如聽音的皇帝位上)，音量調到約三分之一大小，然后在房間內各處走動。如果在某處聽到的低音明顯較強，那么超低音音箱應該放在這個位置。通常這樣的地方不止一處，請選擇方便接線和使用的地方。
2.音量調節：
調節音量使超低音音箱的聲音和主音箱的聲音很好地融合在一起。超低音音箱是為彌補您現有家庭影院系統低音的不足而設計的，不是為了來壓制它們本身的表現。超低音音箱的聲音應該與整套系統輸出的聲音融為一體。
3.相位調節:
a.反復撥動相位切換開關，在正常聽音位置仔細聆聽,比較開關在0 還是180 的位置低頻表現得更結實有力，而且較明顯增強;
b.將開關置于低頻更好些的位置;
c.有時兩種狀態下低頻聽感幾乎沒有區別，那么將開關置于0 的位置;
d.如果您更換了主音箱、較多地改變了主音箱或超低音音箱的位置，就需要重新進行相位調節。
4. 頻率調節（拐點）: 反復旋轉頻率范圍調節旋鈕，當整套系統的低音聽起來銜接平滑、渾然一體時，超低音音箱的頻率就調節好了。
5. 再次適當調節:
因?yàn)槌鸵粢粝涞奈恢�、聲音相位和頻率之間會有關聯關系，調整其中一項時可能會影響另外兩項，所以需重復3、4兩個步驟。
完成以上所有步驟之后，您的整套家庭影院的效果就已經調整到最好了。
|
