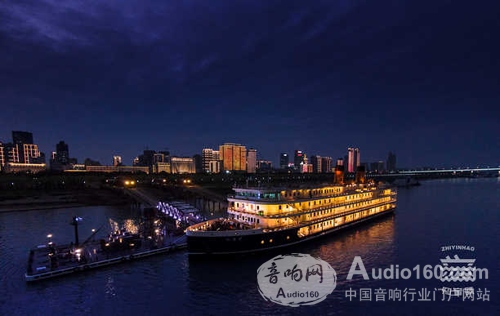

全國首部“漂移式多維體驗劇” 《知音號》由著名導演樊躍和他的團隊歷時兩年打造，把一艘完全復原上世紀模樣且可以在長江上自由行駛的長達120米的真游輪，變成了一座移動劇場。如此創新的演出形式，無疑對于無線音頻信號的傳輸提出了重大挑戰。舒爾ULX-D數字無線系統憑借出色的數字音頻和信號穩定性，為這一挑戰交出了完美答卷。

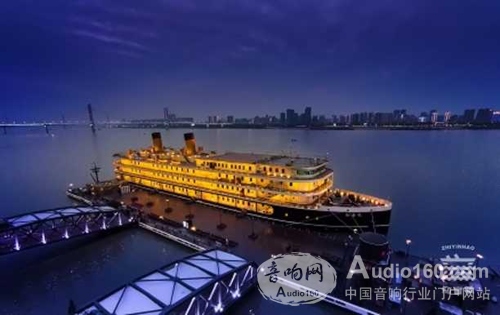

《知音號》移動劇場的原型來自上世紀初武漢民生公司的“江華輪”，導演團隊要求無線信號全方位覆蓋整艘船，同時又能實現良好的音質。面對特殊的拾音環境，舒爾應用團隊通過利用ULX-D數字無線系統的頻譜效率，較長的傳輸距離以及可以在相對較高的射頻噪聲中無失真的還原音頻信號，為現場營造身臨其境的聲音感受。憑借ULX-D接收機的Dante網絡音頻輸出，游輪中整套音頻系統都可以通過網絡進行傳輸。正是這些數字無線系統所特有的優勢才能成功幫助導演團隊實現這部體驗劇的拾音需求。
由于此次無線系統的應用環境是在一艘游輪上，舒爾應用工程師決定設計一套方案，對三層船艙射頻信號實現無縫式全覆蓋，保證任何一個演員所使用的無線腰包在船艙內外的任何一個角落中都能擁有穩定的射頻信號以及良好的音頻信號。這是國內首次在游輪上做如此大規模的無線信號覆蓋項目。船艙內長約90米，寬約20米。三層船艙總覆蓋面積超過6000平方米。單射頻饋線就用了約2000米。

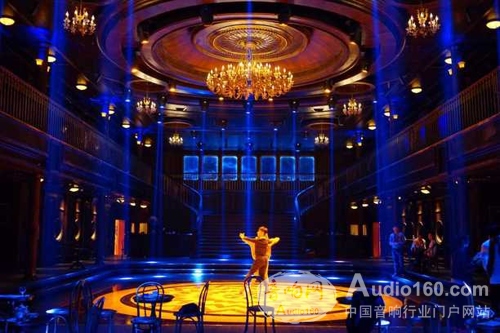

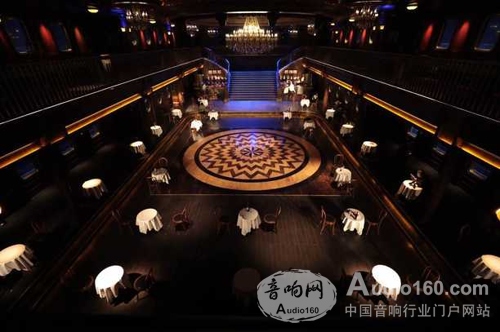

考慮到這部體驗劇需要帶給觀眾沉浸式的感受，為了真實還原一百年前的游輪模樣，船艙內按照上個世紀的風格為每一個隔間進行了復古式的裝修。這對無線系統需要滿足全方位無死角的覆蓋又是一個極大的挑戰。天線如何擺位才能良好的接收到不同隔間內外的射頻信號，這是舒爾應用工程師們需要考慮的另外一個大問題。通過反復的實地測量以及對船艙結構和隔板材料的精密計算分析，舒爾應用工程師們給出了完美的解決方案。

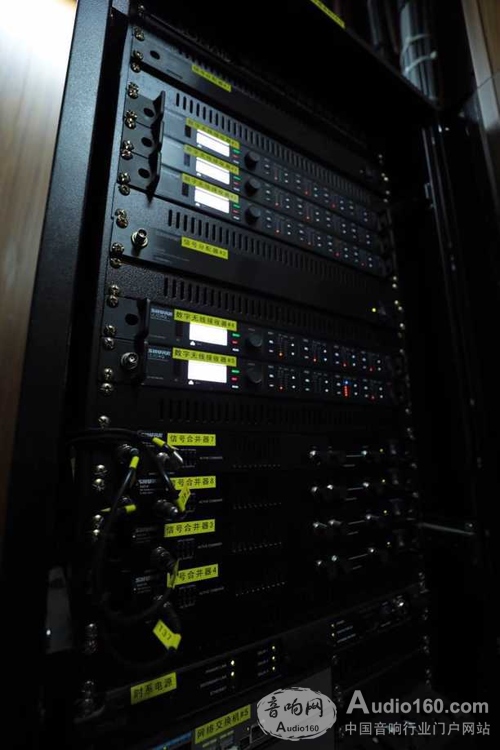

為了在船艙內實現全方位覆蓋，舒爾工程師們使用了分布式天線架設的方式。如此大規模的天線覆蓋，點位的選擇實際上是一種權衡，既要能滿足天線信號可以覆蓋整層船艙，又要考慮盡可能少的使用饋線。即便是使用線損很低的饋線，但是由于需要覆蓋的面積如此之大，每多增加一點饋線都會帶來更多的損耗。最終舒爾工程師們在每一層船艙的中，后方以及兩側船舷精心挑選了6個點位，實現了最低線損和最大覆蓋面積的良好平衡。舒爾應用工程師們還為這套系統使用了8臺經過特殊定制的有源天線合并器。既能滿足有源天線和前置放大模塊的供電需求，又可以進一步減小合并端的信號損失。
并且這艘游輪在演出開始后將會從漢口江灘駛離，在長江上行駛70分鐘，演出結束后返回原點。由于船舷兩側也做了信號覆蓋，這相當于在行進的開放環境中進行演出，射頻環境的變換多端對無線系統頻率規劃也是一大挑戰。憑借WWB6軟件的精確計算，以及ULX-D數字無線系統堅固的射頻穩定性，這一挑戰也迎刃而解。

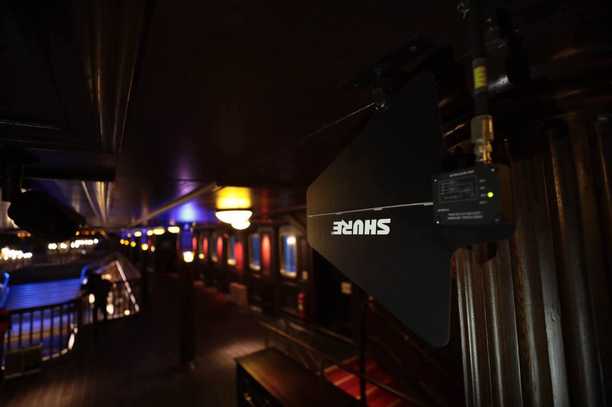

整套無線解決方案共使用到24個通道的ULX-D數字無線系統，均配備Beta53頭戴式話筒，為演員提供清晰穩定的數字無線音質。同時，UA874有源指向性天線為整個射頻信號覆蓋區域提供了最佳的接收效果。
《知音號》是導演樊躍團隊對于新的演出概念的探索，于2017年4月正式公演，觀眾領略到一種完全不同的觀劇體驗。相信舒爾提供的真實穩定的音頻保障，可以讓觀眾在觀劇時有更強的代入感，更加深刻體會演出呈現的人間萬象。
|
