頂級音樂競技節目《歌手》已落下了帷幕，作為行業領先的音頻廠商，舒爾產品有幸為這場高品質的音樂現場助力，完美傳遞歌手們動人心弦的聲音。舒爾音頻設備在本次節目中的出色表現再一次引來了觀眾和業內同行的廣泛關注。那么，在這場音樂盛宴中，被使用的舒爾產品到底都有哪些？其中的亮點產品又是怎樣的神器呢？
其實，舒爾為該節目提供了現場無線話筒系統的全程技術支持，包含全部主唱使用的無線話筒系統、個人監聽、現場無線頻率規劃等……
頂級Axient® Digital數字無線系統震撼出場
音頻產品最大的亮點莫過于所有主唱歌手均使用的舒爾全新推出的頂級Axient Digital數字無線系統，這也是該系統在國內的首次現場應用。節目主唱和幫幫唱歌手全部使用舒爾Axient Digital，共計32個通道，安全穩定的音頻傳輸和出色的現場音質，為現場演出提供了強有力的音頻保障。

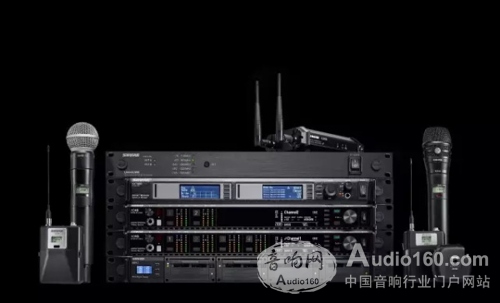

圖1 Axient Digital數字無線系統
首先，在現場無線話筒系統的設計方面，我們采用了2套無線話筒系統，第1套為最新推出的Axient Digital，最開始我們準備將接收天線架設在位于觀眾席后方的擴聲調音臺兩側，將天線指向舞臺正面。但在第一期錄播時我們便否定了這種做法，因為現場氣氛實在太熱烈了，1200㎡演播室原本容納500位觀眾，但實際到場人數遠遠超于500人，無論是觀眾席的最后一排，還是觀眾席的過道旁，臺階上皆坐滿了觀眾。實際現場人數接近1000人左右，調音臺附近更是站滿了觀看演出的觀眾，所以我們無法將無線話筒天線架設在人群中。我們便將天線調整到了舞臺左右兩側的舞池內，如圖2所示。

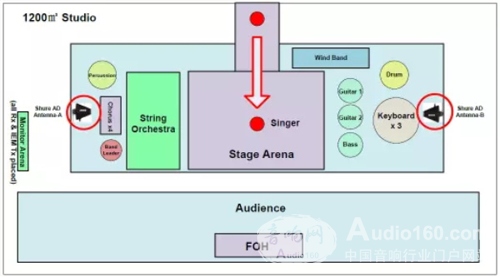

圖2 位于舞臺左右兩側的無線話筒接收天線A、B
無線話筒接收天線采用的是Shure UA874有源指向型天線，該天線的水平覆蓋角度為70°，當將A、B天線分別架設在舞臺左、右兩側時，考慮到每片天線水平覆蓋角度過窄(節目中歌手的出場形式是從舞臺后方燈光聚焦的地方開始走出來，此時無線話筒應進入工作狀態，而這時歌手還未真正的走到舞臺上)。
通常遇到這種情況，我們會采用無源或有源天線合并器合并多片天線的方法來擴大覆蓋面積，而Shure Axient Digital具備一個嶄新的功能：Quadversity™四分集模式，該功能通過將四個天線輸入分配到單個通道，是真正意義上的四分集，而不是簡單的天線合并，這種模式不僅可以提供更廣的信號覆蓋范圍，還能更好地防范多路徑干擾、衰減和其他射頻異常。

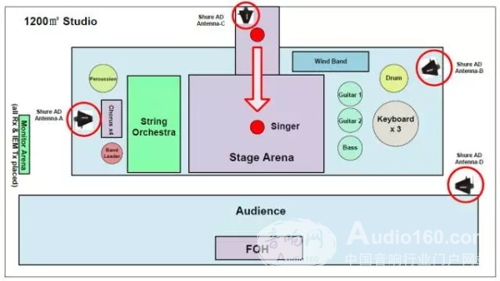

圖3 位于舞臺周圍的無線話筒接收天線A、B、C、D
實踐證明，這一功能在這樣最高水準的直播表演場合，顯得尤為重要，四分集接收效果非常穩定，現場沒有出現過一次掉頻現象。
我們共使用了8臺AD4Q四通道接收機，4臺天線分配器，以及4片UA874天線來設置32通道的四分集接收系統。

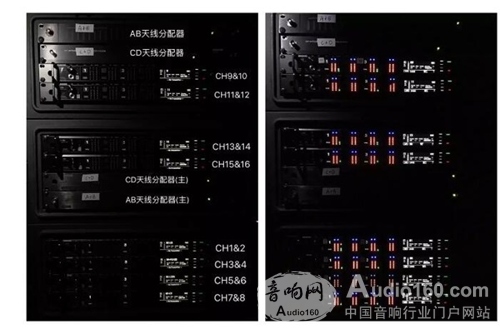

圖4 運行在四分集模式下的接收機
此外，欄目現場還使用了第2套無線話筒系統，由12通道ULX-D、6通道UHF-R組成，其中4通道的ULX-D供現場管樂團使用，4通道供合音組使用，1通道供樂隊總監使用，其余3通道作為備份。而6通道的UHF-R無線話筒系統，供由歌手外請的樂隊人員使用，作為一些突出樂器、民族樂器等的無線通道，同時，我們也為第2套無線話筒系統單獨架設了天線。
在無線話筒拾音頭的選擇上，我們也針對不同音色的選手準備了不同的話筒頭，例如聲音細膩的歌手我們準備了Shure的KSM9，KSM9HS，BETA87A，SM86，Neumann的KK105s、KK205等。對于演出曲風偏搖滾、說唱類型的歌手我們準備了KSM8雙振膜動圈話筒，當然還有DPA、TELEFUNKEN、Earthworks等眾多品牌的話筒頭供歌手選擇。
Axient Digital出色的靈活性與可擴展性可以適配所有的話筒頭，當使用Axient Digital搭配非Shure原廠話筒頭時，只需在手持發射器與話筒頭連接處加上第三方的轉接環即可兼容使用。

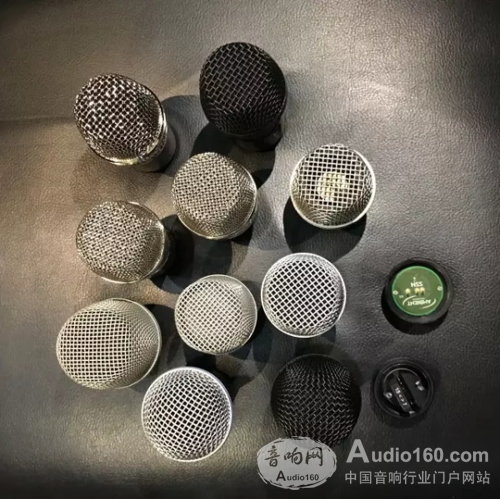

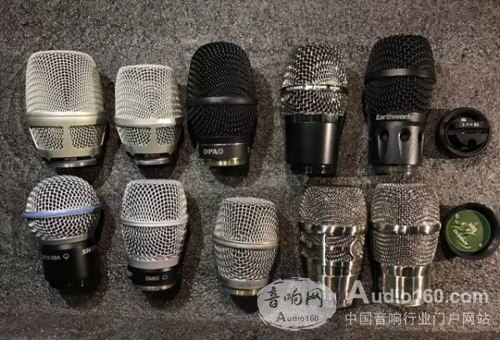

圖5 現場為不同歌手準備的各品牌話筒頭
圖6 通過AMBIENT轉接環可使各廠家話筒頭與Shure發射機匹配

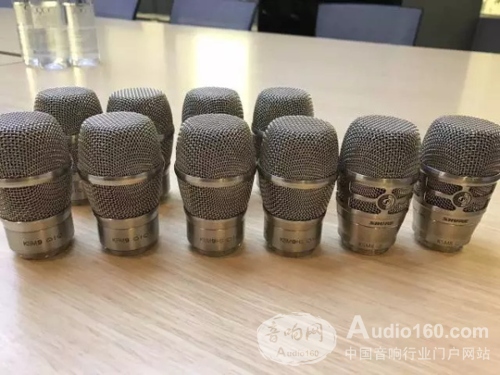

圖7 Shure KSM系列無線話筒頭圖
圖8 Shure SM86無線話筒頭
強大的命令與控制功能
在通常的演出過程中，如果想在前級接收機端監聽無線話筒信號，需要將耳機插入到對應接收機通道的監聽端口進行監聽，如果更換了監聽源，則需要不停的插拔耳機找到對應的接收機通道。Axient Digital的推出讓這些都成為了過去!接收機端加入了Dante Cue和Dante Browse功能，通過按下單個按鈕，Dante Cue可以通過單個耳機輸出監聽網絡上每個Axient Digital數字無線系統通道，而Dante Browse可以對網絡上任何支持Dante的設備進行高保真監聽。
在《歌手》的演出現場，我們將所有Axient Digital數字無線系統設備加入網絡，在不同歌手演唱的過程中，只需通過按下不同接收機通道上的按鈕，便可實現對每一個通道的逐一監聽，而監聽耳機則始終插在一臺接收機上不用更換，該臺接收機即設置為監聽主站。此功能對于無線話筒通道使用龐大的演出來說，可謂是非常方便。
另外，Axient Digital數字無線系統中還引入了System Gain(系統增益)的調整菜單，可顯示在接收機主屏幕上。此功能無論是在現場彩排過程中調整話筒增益，還是與后級系統校正輸出電平，都帶來了極大的便利，現在我們可以在接收機的屏幕上一目了然看到整個無線話筒鏈路的系統增益。

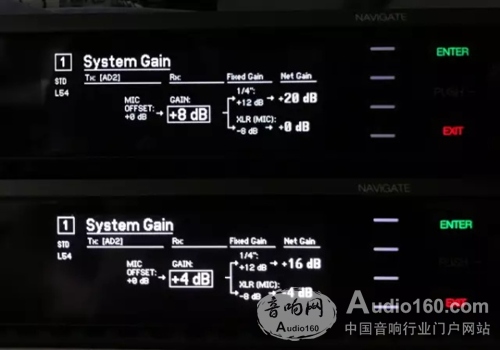

圖9 Axient Digital接收機菜單中的System Gain
在電池的使用上，現場所有Axient Digital無線話筒均使用Shure鋰離子充電電池，配合高性能充電器可詳細顯示和遠程監控關鍵參數，在每天的彩排間隙，機架式充電器可為現場使用的鋰離子電池在1小時內充電至50%，3小時完全充滿，滿足了高標準的彩排效率。

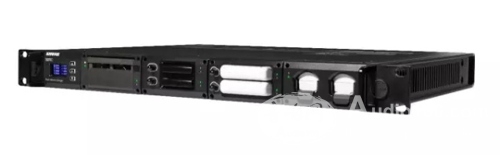

圖10 機架式充電單元

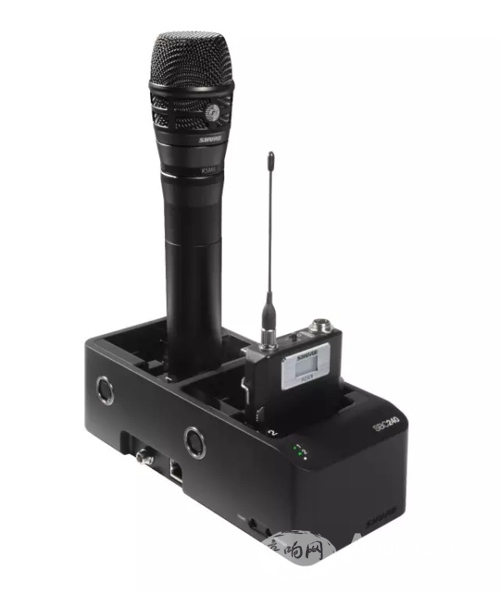

圖11 便攜式充電單元

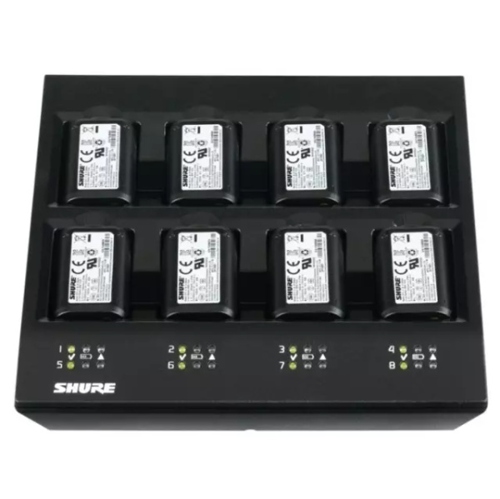

圖12 八單元充電站可在3小時內同時為8塊鋰電池電池充滿電
可靠的個人監聽系統，提供最堅實的保障
在耳返的選擇上，現場所有主唱均使用舒爾PSM1000個人監聽系統，該監聽系統具有可聯網的雙通道發射機和分集腰包接收機，傳輸穩定，是音頻與射頻性能的完美結合。
由于每位歌手在每場表演都獨具特色，包含了很多形式，因此接收的穩定性是非常重要的，需要確保歌手始終能獲得清晰的監聽，表現出最佳演出狀態。舒爾PSM1000通過腰包式接收機的分集設計，可以極大地提高信號接收的性能，避免因場地或其他干擾引起的掉頻現象。
PSM1000的CueMode也深受現場監聽工程師的喜愛。通過這項實用功能，監聽工程師可使用一個腰包接收機監聽多達20種混音�？倹Q賽的幫幫唱環節，在舞臺上會同時有2位歌手搭配演唱，監聽工程師便可使用CueMode對臺上的2位歌手進行監聽，做到靈活切換。
圖13
除PSM1000外，歌手現場也配備了舒爾PSM300監聽系統供樂隊總監及歌手的經紀人、制作人使用，方便他們在彩排時可以聽到和歌手所聽到的同樣內容。
PSM300便于設置和操作，提供一鍵式頻率掃描和同步功能，舒爾專利的音頻參考壓縮擴展技術帶來清晰細膩的數字音頻，并且實現超低底噪和零雜音。用戶可自行調節音量，利用MixMode技術或立體聲模式，通過兩個音頻通道實現個性化的混音效果，實現舞臺的每個角落監聽的最大自由度。
軟件功能強大，為現場演出保駕護航

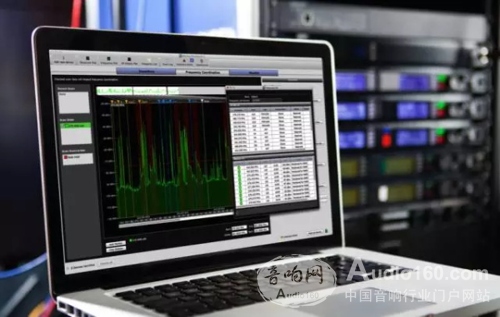

節目錄制現場不僅對于音質有著高要求，并且要求無線音頻傳輸安全穩定，需要有效避免現場來自LED大屏及外景ENG采訪的眾多干擾。Axient Digital可以適配最新版本的WWB6軟件進行現場實時監控，持續監控和分析射頻環境，對現場情況盡在掌握。
圖14
現場音頻團隊在每場彩排和直播時，通過舒爾頻譜管理器對現場無線射頻環境進行智能掃頻，為整個無線話筒系統設置了安全的頻點，并計算出冗余頻點。
WWB6最新版本不僅支持中文語言，在Timeline中還能配合Axient Digital最新的四分集模式對現場的四只無線話筒接收天線信號強度進行監控。

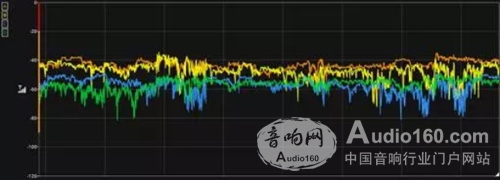

圖15 不同顏色代表了現場A、B、C、D四只不同的接收天線
經典有線話筒助陣，出色音質助力歌手發揮
由于賽事越來越激烈，歌手們也各自發揮優勢，許多歌手采用了不同的演唱技巧，例如變聲等。這時候舒爾的復古話筒5575派上了用場，這款話筒不僅外形經典，音質更為出色。

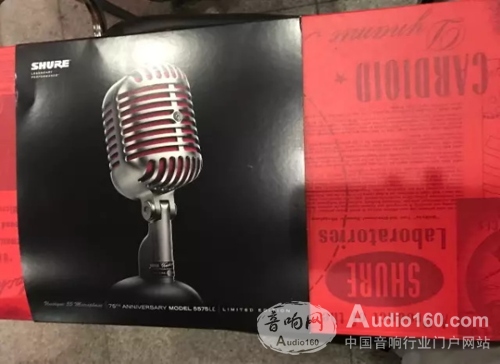

圖16 現場使用Shure經典有線話筒5575
同時現場還使用了大量KSM137、KSM32有線話筒對樂器進行拾音。
作為國內炙手可熱、深受關注的電視音樂欄目，《歌手》所展現的專業水準除了現場專業歌手的唱功，當然需要專業、穩定的音頻設備保駕護航。節目歷時4個月，14場比賽，舒爾產品始終確保安全穩定的音頻傳輸和出色的現場音質。2017《歌手》節目雖已落下帷幕，但那些陪伴我們四個月的美妙歌聲卻讓人難以忘懷。如此重要的音樂演出場合選擇和信任舒爾，是舒爾不斷前進的動力。舒爾將一如既往腳踏實地，為客戶帶來最好的產品和服務，提供最安全的音頻保障。
|
