9月14日，舒爾中國參與音視頻行業著名媒體集成天下在六朝古都兼容秦淮美景的南京主辦的行業讀書會。這是一種全新的行業活動模式，不僅展示產品和方案 ，更重要的是行業商機以及新資源的分析。
舒爾中國、索尼中國、愛普生中國以及來自江蘇省的行業SI共同參與本場南京音視頻行業研討會。集成天下主編針對行業應用進行了分析，會上討論了SMAC模式即社交 、移動、 大數據和云計算，例如大數據是各行各業的存儲和計算方式，用戶最終需要輸入和輸出端展現，同時也是音視頻的發展契機。
本次會上座無虛席，廠商和集成商一起交流產品技術、方案和實際應用，并共同探討視聽行業的可觀商機。
舒爾在南京研討會上展出MXA系列產品以及全新的無線會議系統產品。
Microflex Advance數字網絡矩陣話筒，具有多樣化且雅致的AV會議解決方案，巧妙精確地捕捉豐富的人聲，為會議室拾音的應用提供一種前所未有的全新模式。因?yàn)槭鏍柧仃囋捦膊捎昧耸袌霆?dú)一無二的全新技術，因此在任何會議室應用環境下，這一技術可以徹底改變會議室拾音的方式并極大地提高話筒拾音的質量。
數字無線會議ULXD基于其穩定性、頻率分集以及高度安全性可滿足AV會議和協作的需求。
針對如此優秀的Microflex Advance與ULXD系列產品，舒爾公司市場拓展部的Troy Jensen對其特性、使用等頗有感悟，讓我們一起來分享他的心得。
自建筑師Louis Sullivan提出“形式追隨功能”這一口號以來，建筑設計技術及建筑中安裝的會議系統技術都發生了巨大的變化。遺憾的是，我們通常發現會議室基礎設施評審在設計中所占的分量極低，往往只在現代辦公室設計中占據次要地位。
在各種貿易展會和行業聚會上，我時常聽到人們談?wù)摗叭绻?dāng)時我知道這一點就好了”。有趣的是，這一點通常不是指會議場所的技術，而是基礎建筑設計及其對音頻和視頻會議質量的影響。

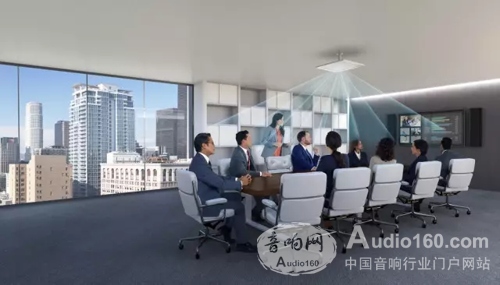

舒爾MXA910解決了“話筒是否需要位于會議室臺桌上”這個老問題。在這款產品之前，如果要想獲得清晰的音質，答案通常為“是”。MXA910是一款安裝在天花板上的定向話筒矩陣，配備Steerable Coverage技術�？烧{(diào)節拾音模式，方便您根據會議環境調整話筒的覆蓋區域。另外，如果需要更改會議室配置，還可存儲可調用的預設。而且，MXA910可通過聚焦特定區域的講話聲、忽略不需要拾音的區域，幫助降低會議室內拾取的環境噪聲。這樣有利于改進直接聲音與環境聲音的比率，提高清晰度。MXA910的另一個優點是不必在臺桌和/或地板上鉆孔來敷設線纜。
要打造出成功的音頻會議系統，就必須考慮到會議室大小、形狀、建筑聲學條件和HVAC（加熱、通風、空調）這些重要因素。在設計會議場所時，最好是聘請聯合專家服務，特別是MEP工程師（機械、電氣和管線）及聲學和視聽顧問。不過，客戶經常在沒有咨詢重要專家的情況下，要求我們協助調試會議系統。對于由建筑師或業主親自設計的場所，我們提供以下準則和產品想法，以幫助克服不足之處。
我們遇到的最難挑戰之一是處理超大量的環境噪聲，這類問題通常是由HVAC系統設計欠佳所導致。在尚無人員進駐的建筑和場所內，噪聲曲線是測量和了解背景噪聲的常用方式，用于生成完整聲譜的單值表示形式。

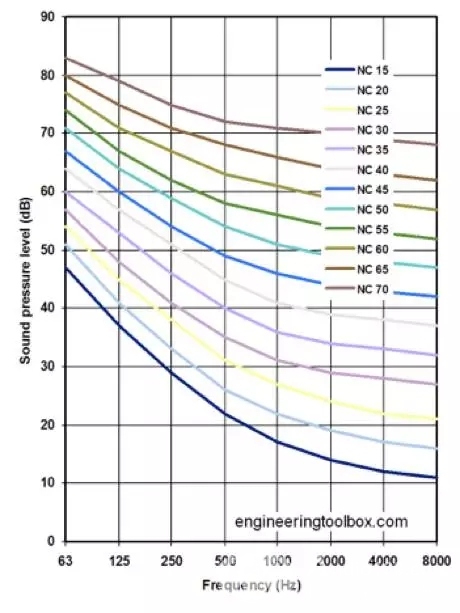

您可以使用各種噪聲評級方法來確定會議室的環境噪聲等級，包括噪聲標準曲線(NC)、平衡噪聲標準曲線(NCB)、會議室標準曲線(RC)、更佳噪聲標準曲線(PNC)和噪聲評級(NR)曲線。在本文中，我們將主要介紹NC（噪聲標準）評級。
某一場所的噪聲標準(NC)評級由未超出所測量的頻譜和音頻范圍內任意點的最低曲線決定。NC評級以5dB為增量進行分類。
通常，HVAC系統會導致兩種噪聲問題：來自設備本身的機械噪聲及空氣高速通過管道系統導致的噪聲。讓機械設備盡可能遠離會議場所，可緩解來自風扇、冷卻裝置、泵和減震器等機械設備的噪聲，一旦竣工后通常很難再改變。

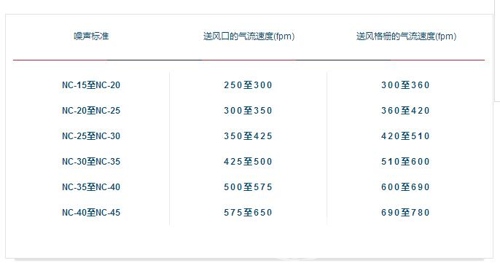

不過，可降低高速氣流導致的噪聲影響。應采用超大的管道系統（最好帶有內襯），使系統能夠維持所需的室溫，同時盡可能保持最低的氣流速度。理想情況下，部署話筒的會議場所的音頻/視頻系統的NC目標需要達到30或更低。在噪聲評估中，送風管和回風管的管道長度和大小都需要進行審查。
在設計的會議室大小和形狀，并注意功能和使用情況。如果墻面空間允許，應采用聲學材料。如今，市面上有大量有效的內部聲學處理措施，可在保持美觀造型的情況下，營造出更加安靜的會議室。
近年來會議室中越來越多使用大面積玻璃幕墻，從而減少了實體墻的面積。但是玻璃幕墻對聲音的反射加劇了會議室空間混響的程度，對整個會議室的建筑聲學具有極大的影響。因此，應考慮使用吸音材料來處理所有可用的實體墻面。同時，對天花板的吸聲處理和地毯的使用也對改善會議室內建筑聲學環境很有幫助。

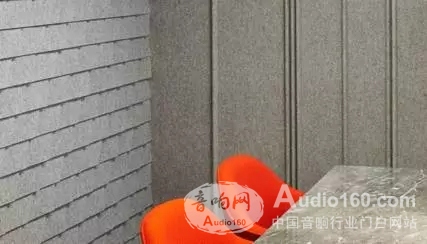

對于正在設計中的會議室墻面，建議采用特定形式的吸音處理措施。最好對約50%的墻面采取吸音處理�？梢圆捎脗鹘y(tǒng)的吸音墻面處理措施，例如嵌板或厚厚的墻面涂料。這些處理措施都有利于改進會議的音頻質量。
另一重要因素是會議室的墻面建筑，這一點通常受周圍空間的功能所影響。如果會議場所與機械設備室相鄰，則需要使用比相鄰儲藏室時更高聲音傳播等級(STC)的隔墻。要達到所需的隔聲效果，還必須認真考慮門和窗戶。為了讓會議室維持所需的噪聲標準(NC)評級，匹配墻面的STC評級非常重要。
有時，令人不悅的噪聲源是機械設備、鳴笛、交通噪聲等形式，位于建筑之外。在平面圖中確定會議室等對噪聲要求較高的場所的位置時，應考慮這些令人不悅的噪聲源（墻面/窗戶外部）。

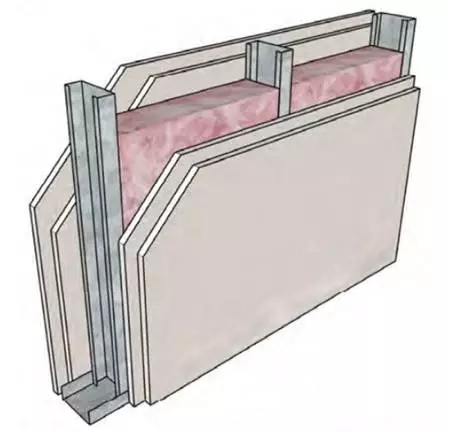

利用多層石膏板和半剛性玻璃纖維填充材料有利于改進墻面的聲音傳播等級(STC)值。根據會議室相鄰距離和這些場所之間的合理聲音傳播效果，選擇所需的隔墻隔音材料。
幸運的是，即便在設計/施工期間未考慮其中一項或多項因素，會議技術、網絡和低壓基礎設施的進展也已大大改善，提供的工具可幫助減輕因設計不夠理想而對會議室造成的影響。
可變拾音區矩陣話筒系統（例如舒爾MXA910天花板矩陣和MXA310桌面矩陣）可抑制過多的HVAC等噪聲。在會議室系統的升級改造項目中，這些產品的可變拾音設置可為會議室應用的靈活性提供巨大的幫助。
MXA310可輕松覆蓋通常至少需要4個話筒才能覆蓋的區域，由此減少了會議桌上所需的穿透操作/設備數量。這種多話筒桌面設備可以選擇多種拾音模式（包括獨特的環形拾音）并調整指向目標。安裝后調整拾音模式，可以優化覆蓋區域，抑制會議室噪聲，即便會議室配置不斷變化亦不例外。

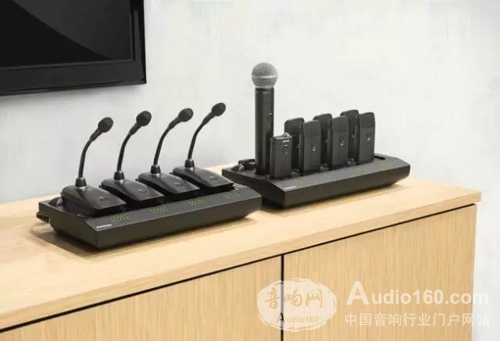

現在，可結合使用無線會議系統、自動混音和支持Dante的無線系統。因此，所需的線纜數量和類型被極大地簡化，在許多情況下甚至不必使用線纜。由此，對于布線基礎設施的需求下降，這意味著鉆孔量和穿透墻壁的情況減少。對于安裝這些系統所需的基礎建筑工作而言，這一切都有利于提高聲學性能和降低安裝成本。
使用支持Dante的無線會議解決方案（例如舒爾的MXW和ULX-D系統）可以在不更改現有建筑基礎設施的情況下部署所需的話筒。免去鉆孔和穿透墻壁的必要后，可保持會議室的美觀及聲學完整性，同時還可提供清晰的音頻。
正確應用先進的音頻技術可緩解上述部分建筑和工程問題，但最好應在場所的設計/建造階段解決問題根源，以使技術發揮最佳功用。
位于圣路易斯的Gaus & Associates Sound Control Solutions的主管Patty Gaus是一名聲學設計和噪聲控制顧問及應用專家，他表示當會議室系統的表現不佳時，業主通常會認為是設備和/或系統提供商的問題。然而，綜合會議室的施工及室內裝修狀況往往才是真正的罪魁禍?zhǔn)�。不幸的是，在設計場所時，人們總是很少會考慮場所的音效，音效的地位總是屈居于審美之后。
Gaus同意這種說法：沒有特定類型的吸音材料，僅僅靠音頻/視頻系統很難獲得出眾的效果。雖然地毯、軟體家具、天花板轉或窗簾有助于支持系統性能，但通常應在會議室設計中集成額外的聲學應用，才能實現系統的最佳性能。這些因素最好在設計階段解決，但這是一件可望而不可求的事情。

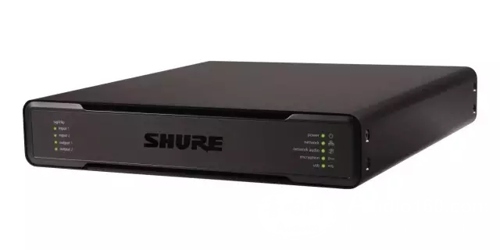

舒爾P300 IntelliMix音頻處理器最多可對八個聯網話筒聲源（包括無線話筒）進行自動混音。憑借小巧的外形，P300 IntelliMix可隱蔽地安裝在桌子下面、書柜中、顯示器后方或機柜中。這樣可簡化安裝，最大限度地減少線纜敷設，降低基礎設施對導線管、鉆孔和后箱體的需求。
在基礎建筑功能到位后，幾乎難以（從經濟和/或物流方面）再進行必要的更改來實現合適的性能。所以，最好是聘請MEP、聲學和AV專家服務來協助指導會議室設計的細節，但上述信息對于避免下一個會議場所設計的某些缺陷應大有幫助。
很高興看到此次音視頻行業研討會，碩果累累；
也十分感謝Troy Jensen的分享，干貨頗多，收獲滿滿！
在不斷努力推動音頻行業發展的努力中，
舒爾相信，未來音視頻的發展
一定要從準確把握市場規律開始，
逐步積累行業資源，
最終拓展業務空間。
舒爾系統集成對未來的發展充滿信心，
并堅持將音頻產品融入到更完善的行業應用中。
|
