作為音響系統的中心設備，調音臺的技術性能指標對整個音響系統的指標具有至關重要的作用。同音響系統的其它設備一樣，調音臺的性能指標有基本指標和特殊指標兩類�；局笜思此幸繇懺O(shè)備所通用的技術指標，特殊指標是指根據調音臺特有的功能所確定的技術指標。

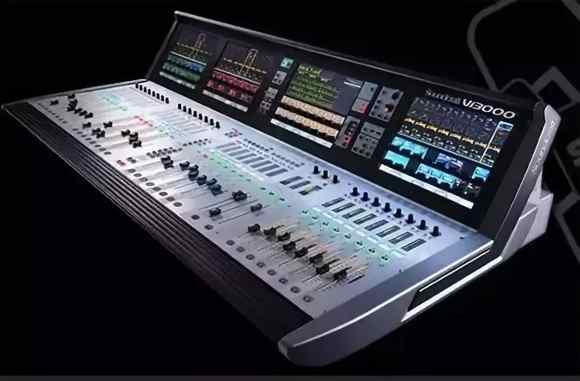

調音臺
對調音臺工作有較大影響的主要技術性能指標有如下幾個：
01增益
增益即調音臺輸出信號電壓與輸入信號電壓之比的對數或以輸出電平與輸入電平之差表示，記作K，則 K=20lg Uo/Ui (式1) 式中Uo為輸出電壓，Ui為輸入電壓。
調音臺的輸出電平標準是線路電平即0dB。0dB相當于在600Ω的負載上取得1mW功率所需的電壓(0.775V)并以此為基準取對數，有時也以0dBv來表示，dBv的電壓基準值為1V，以1kΩ作為負載。
調音臺的輸入有兩種，一為線路輸入( Line In ),其電平標準為0dB;一為話筒輸入( Mic In )，其電平為-70～-50dB,該數值對應了話筒的實際靈敏度。
從調音臺的線路輸入角度看，調音臺的增益為0dB。雖然在調音臺內部也有放大環節，但這主要是為了彌補在調音(音質處理)過程中的信號衰減。
對于話筒輸入，調音臺必須提供足夠的增益以使約-70dB的話筒低電平輸入提高到-10～0dB的調音臺輸出，滿足功放或其它音響設備的標準配接。
一般調音臺的增益有額定增益和最大增益兩種。話筒輸入的額定增益應當不小于70dB，最大增益可達90dB以上。線路輸入的額定增益為0dB，最大增益在20dB以上。
某些調音臺的輸出電平為0VU(或?qū)懽鱠Bvu)，0VU相當于+4dBm(1.23V)，則增益亦有相應的變化。
02動態余量
調音臺的動態余量D也叫峰值儲備，是指調音臺的最大不失真輸出電平(對應最大增益)和額定輸出電平(對應額定增益)之差，也可以最大不失真輸出電壓Uom和額定輸出電壓Uor之比的對數來表示，即 D=20lg Uom/Uor (式2) 動態余量越大，節目的峰值儲備量就越大，聲音的自然度也就越好。
一般調音臺應具有15dB～20dB以上的動態余量。當調音臺在額定狀態下工作時，由于有一定的峰值儲備量，因此即使某一瞬間的節目達到了較大的動態量也不至于引起限幅失真。
一般調音臺的技術特性指標中都有一幅電平圖，圖中反映了調音臺在各個環節中的基本電平和電平儲備，掌握調音臺個環節的電平特性，最大限度地利用調音臺的電平儲備，可使聲音達到較大的信噪比和動態量。
03噪聲
調音臺的噪聲指標有兩種，分別對應線路輸入和話筒輸入。
線路輸入用信噪比表示，是指某一分路的輸入和輸出整個通路在0dB增益時的信噪比值，一般大于80dB。
話筒輸入通路的噪聲指標以等效輸入噪聲電平來表示。調音臺的噪聲當然是指其內部所產生的噪聲，即當調音臺的輸入為0時，在調音臺的輸出端有其內部的噪聲輸出，電平為N’dB。
以一噪聲為0的理想調音臺作為對比，二者均有增益K，當理想調音臺在有一噪聲電平輸入，并且該輸入使得輸出電平亦為N’dB，則前一調音臺的內部噪聲相當于該理想調音臺的輸入噪聲值，因而將該值作為調音臺的噪聲指標，稱為等效輸入噪聲電平，記為
N N ( dB )=N’( dB )-K ( dB ) (式3)
用等效輸入噪聲電平來表示，原因在于調音臺的話筒輸入前置放大器在不同的增益位置時，噪聲電平隨增益的不同而變化，但調音臺的輸入端等效噪聲電平是固定不變的，因此用等效噪聲輸入電平能比較確切地反映調音臺噪聲電平的大小。
專業調音臺的等效輸入噪聲電平通常在-124dB ~ -126dB以下。這一數值已遠小于用靈敏度較低的話筒將一般劇場等現場的本底噪聲拾音輸入到調音臺的電平數值。
例：一劇場的本底噪聲為45dB聲壓級，用一靈敏度為0.6mV/Pa的動圈式話筒拾音，則話筒輸入到調音臺的本底噪聲電平為-111dB，調音臺的等效噪聲電平在其之下，因而對系統不構成影響。
04頻率響應
從當前的技術水平來看，20H ~ 20KHz的頻率響應應無多大的問題，并且也沒有必要更寬以免增加噪聲量以及增加放大器的代價，調音臺的頻率不均勻度一般在1dB左右。
05諧波失真
調音臺的非線性諧波失真是指在額定輸出電平時，在整個工作頻段內的總諧波失真值。專業用調音臺的諧波失真一般小于0.1% ,比一般的話筒諧波失真(小于0.5%)要小。
06串音
調音臺的串音指標衡量相鄰?fù)ǖ篱g的隔離能力，一般用串音衰減來表示，即某一通道的信號與串入到其相鄰?fù)ǖ赖脑撔盘栔鹊膶?shù)，記作S，則S=20lg UAA/UBA (式4) 式中UAA為A通道的A信號，UBA為串入到相鄰的B通道中的A信號，亦可用兩信號的電平之差表示。
串音衰減越大，通道間的隔離越好。串音與信號的頻率有關，高頻段的串音比中低頻段嚴重。 專業調音臺的串音衰減應大于70dB。
|
