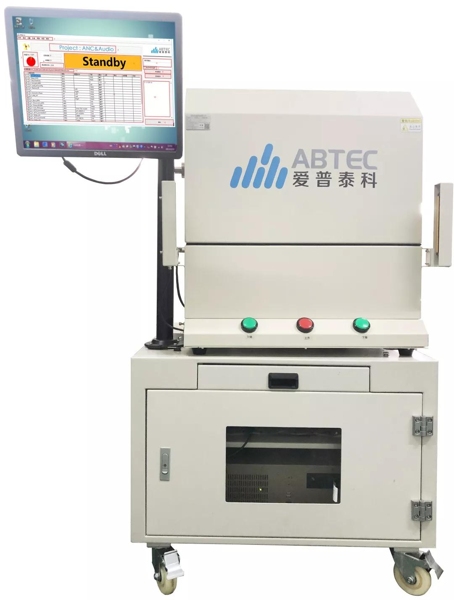

系統簡介
ABTEC ANC測試系統是基于A2音頻分析儀開發的一套兼顧ANC以及耳機聲學的測試系統。該系統支持FF，F(xiàn)B，Hybrid等不同降噪方案，可以根據客戶需要進行手動或自動測試耳機的被動降噪以及主動降噪曲線，自動化調整待測品增益以達到目標降噪效果，自動燒錄增益數據。
測試系統穩定性好，速度快，能有效解決研發或者產線降噪耳機測試問題。同時支持降噪耳機濾波電路曲線測試，普通藍牙耳機，TWS耳機，有線耳機等的所有相關聲學測試。
系統特點
1支持 FF，F(xiàn)B，Hybrid
2支持ANC PCBA濾波器電路測試
3支持ANC增益自動調整
4支持自動燒錄功能
5支持產測自動判斷
6支持產測數據統計，測試報告自動保存
7支持藍牙耳機，TWS耳機，有線耳機等音頻測試
8支持產測MES系統

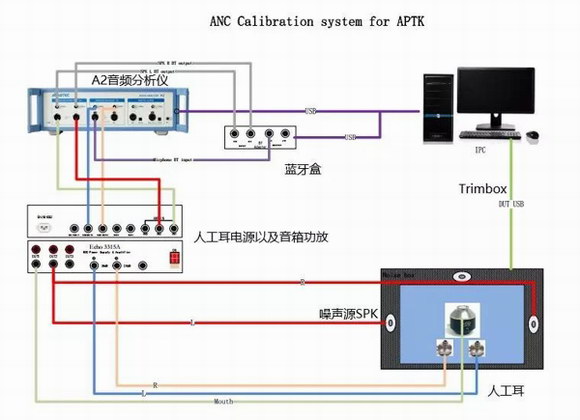

系統硬件架構
系統核心部件：
1. A2音頻分析儀：行業認可高精度音頻分析儀，在音頻測試行業具有很高的市場占有率，支持不同語言自動化開發應用；
2. Main.exe：自主研發ANC測試軟件，功能齊全，設置簡單，測試速度快；
ANC測試項目
L/R被動降噪曲線
L/R主動降噪曲線
L/R降噪曲線
L/R降噪平衡曲線
相位曲線
主動降噪自動調整
主動降噪自動燒錄功能
產品燒錄次數狀態查詢
濾波電路頻響曲線
其他客戶定制要求
耳機聲學測試項目
頻響曲線
靈敏度(SPL)
可選階數諧波失真(2-20次)
總諧波失真曲線(THD)
左右聲道單頻點失真度
異常音檢測(Rub&Buzz)
左右耳機平衡度曲線
自定義單頻點平衡度
左右極性、左右隔離度
電聲信噪比
麥克風靈敏度
麥克風頻響曲線
麥克風失真曲線

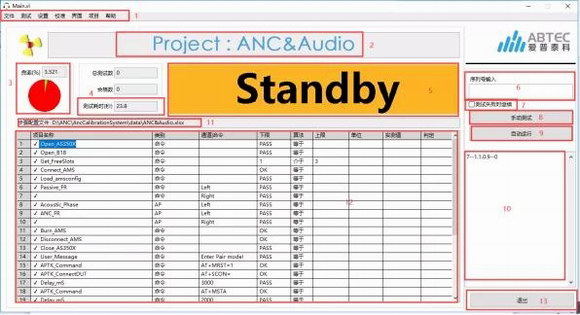

測試軟件界面
|
)
