DiGiGrid 是 DiGiCo / Soundtracs 與 Waves 的合作研發的，將前者的硬件專業知識與后者的軟件經驗相結合，為Mac和PC創建了網絡音頻接口和處理平臺。這個平臺的核心是IOS-XL。DiGiGrid IOS-XL 是為數字音頻工作站用戶提供的最全面的一體化解決方案，既適合于專業錄音棚也適合于個人工作室。IOS-XL 內置有一個用于處理插件的SoundGrid DSP 服務器，還有網絡交換機，8路帶有廣播級話放的話筒/線路信號輸入、8路線路信號輸出、兩個耳機輸出、MID I輸入/輸出以及S/PDIF 和AES輸入和輸出。
配置與安裝

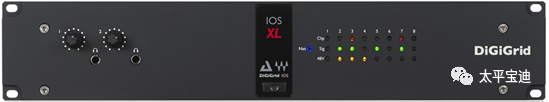

DiGiGrid IOS-XL是2U機架設備，我們可以看到前面板上沒有控制麥克風的物理旋鈕，唯一的物理旋鈕是前面板上的兩個耳機音量旋鈕。（對IOS-XL麥克風話筒放大器的所有控制均由SoundGrid Studio 軟件完成，具體操作在下文中會講到。）

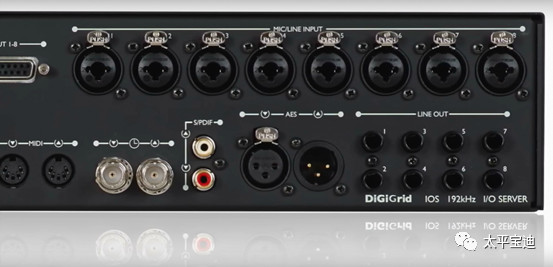

IOS-XL背部接口包含八個模擬輸入，每個輸入均可通過背面的XLR / TRS插孔選擇麥克風輸入或線路輸入；八個模擬線路TRS或DB25輸出。輸入/輸出方面的數字端口包含MADI、ADAT、 S/PDIF

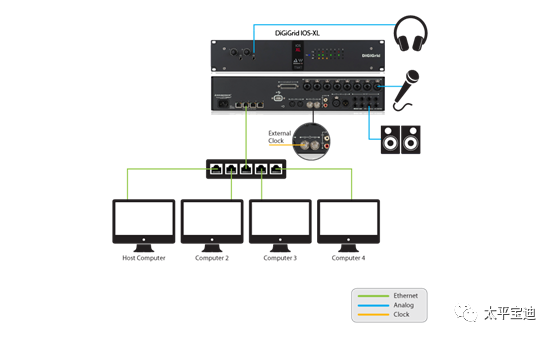

DiGiGrid IOS-XL 可通過以太網電纜連接到Mac 或PC，并提供8個模擬麥克風/線路輸入和8個輸出，AES / EBU和S / PDIF 數字，字時鐘和 MIDI I/O，通過使用以太網連接而不是USB；DiGiGrid 能夠通過Cat5e/6 電纜同時與多個DAW 互通。

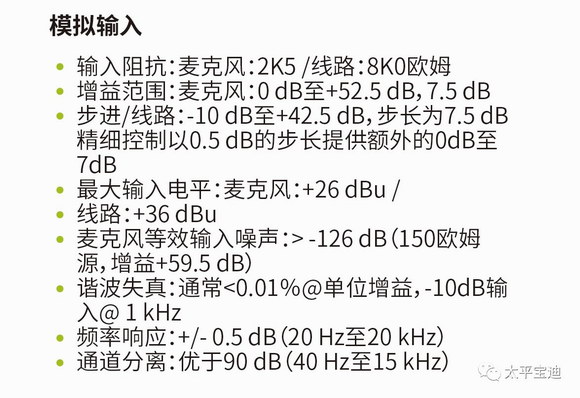

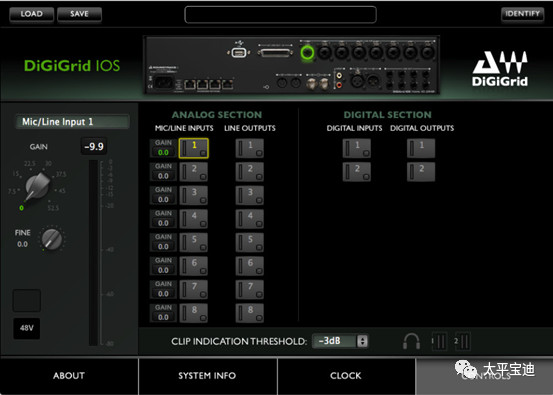

對IOS-XL麥克風話筒放大器的控制均由SoundGrid Studio軟件完成，SoundGrid需要安裝在與其連接的電腦上。SoundGrid的麥克風輸入部分可選擇48V幻象供電，并有兩個用于控制增益的旋鈕，一個以7.5dB的步幅調節，另一個則可提供高達7dB的精細控制。八個模擬輸入中的每個輸入均可通過背面的XLR / TRS插孔用作麥克風或線路輸入。IOS-XL的話筒放大器和耳機放大器與DiGiCo SD7調音臺中使用的話放和耳放相同。

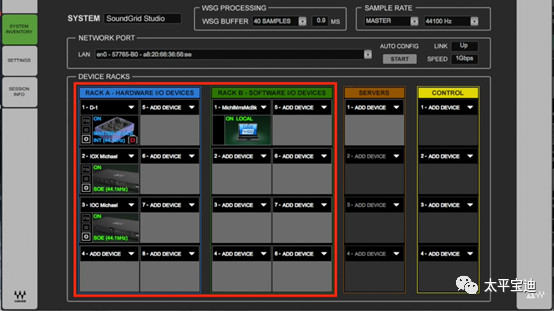

關于IOS-XL和SoundGrid 的安裝、注冊、路由設置等方面的指導信息，請關注太平寶迪售后服務公眾號，錄音產品- 《DiGiGrid產品注冊與軟件安裝流程》
可擴展的音頻系統

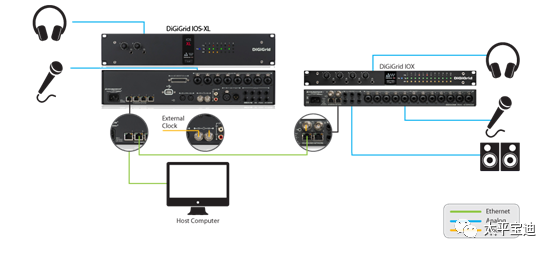

此外，DiGiGrid系統是可擴展的。如果你需要更多音頻I / O，你可以添加一個DiGiGrid IOX，用于另外12個麥克風/線路輸入和6個模擬輸出，以及另外4個耳機端口�；蛘咭部梢蕴砑覦iGiGrid IOC，以提供另外兩個麥克風/線路輸入，八個模擬線路輸入，八個線路輸出和16個AES / EBU I/O和ADAT I/O，以及另外兩個耳機輸出。
這些1U擴展設備中的每一個都通過一條Cat-5e 或 Cat-6 Ethernet（以太網線）連接到IOS-XL，網絡交換由IOS-XL內部處理。MADI和AvidDigiLink接口也可用。
|
