上海城市劇院于2009年開放，是上海重要的文化藝術活動中心。這座由政府所有的劇院可供國際合唱、管弦樂和古典樂團進行表演，還可開展表演各種中國民樂、歌劇、戲劇和兒童作品使用�，F(xiàn)場有1,000個坐席（311個挑臺坐席和726個地面坐席），平均每年可以舉辦約300場演出，其中200場是商業展覽，另外100場學生匯報表演、企業活動以及為周邊小區提供服務的社區活動。劇院幾乎每天都有節目上演，且大部分都被細分為日間場和晚間場次。劇場幾乎沒有10天以上的長期演出。

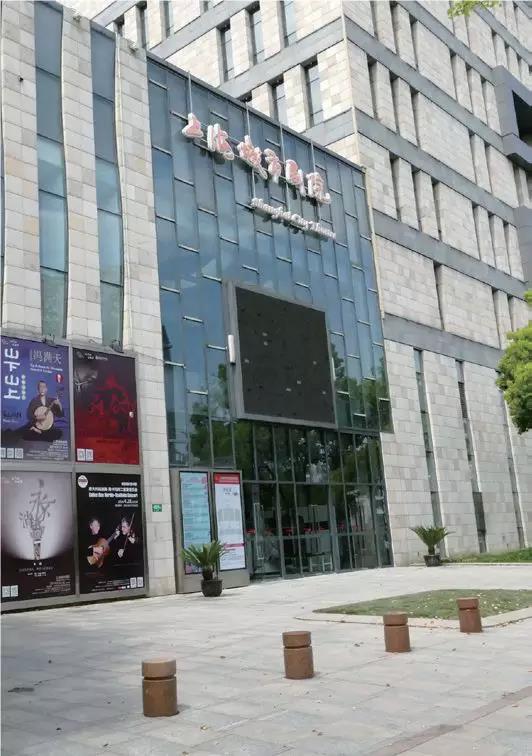

上海城市劇院外景
最近，這座忙碌的劇院決定根據觀眾的需求對舞臺系統進行一次升級，這些反饋意見認為舞臺表演的聲音似乎懸浮在舞臺上方的高空中。因此劇院方面進行了仔細的評估，希望找到一套系統能夠提供更均勻的覆蓋。
劇院找到了國內的集成商易科國際，得到了一套更符合現場條件的EAW系統。項目包括供貨和安裝，由易科國際上海技術部經理吳自強先生負責，他和他的團隊利用Smaart軟件對現場情況進行了模擬，并在系統搭建過程中做了針對性的評估和調試。
易科國際設計了一套左中右三聲道主擴聲系統，每個聲道由兩只三分頻EAW QX594i梯形揚聲器箱體構成，另外左右還配有兩只SB1001大型雙18英寸超低音揚聲器和四只JF26兩分頻箱體用于下方補聲。在舞臺前沿位置安裝了六只EAW UB12兩分頻全頻緊湊型揚聲器用作前區補聲，另外有六只UB12被用作樂池補聲揚聲器。挑臺下方的補聲點位安裝了四只VFR89i兩分頻全頻揚聲器，與此同時由16只緊湊型VR262音箱構成的環繞聲系統被安裝在禮堂周圍，用于重放舞臺制作中的一些特殊的聲音效果。
舞臺上固定有四只兩分頻EAW VFR129i返聽揚聲器，同時有四只MW12楔形返聽系統可以靈活的布置在舞臺地面。返聽系統由兼容Dante網絡和DSP功能的Powersoft Quattrocanali 2404和4804功放聯合推動。
由EAW QX594i梯形揚聲器組成的舞臺主擴系統
“我們非常注重?fù)P聲器型號的選擇，因?yàn)檫@是一座已經建成的場館�！眳窍壬f。“由于主要系統是點聲源，我們必須確保當波陣面達到挑臺平面時，不會產生任何有害的聲反射。我們在設計這套系統時，確保了可以覆蓋包括二樓挑臺在內的現場的80％的座位。EAW QX594i是點聲源揚聲器，由于其高聲壓級輸出、高保真度和寬廣的指向性控制，有助于避免不同揚聲器之間產生干涉。我們之所以選擇點聲源系統是因?yàn)樗母呓馕龆�，它比線陣列系統更適合于同類型劇院中的節目表演。這里是城市里的一個重要的區域性演出場所，我們的系統也要能夠兼容各類不同的節目表演。”
易科國際上海技術部經理吳自強
在主擴聲位置方面，易科國際提供了Allen & Heath dLive S5000調音臺搭配DM48 MixRack混音機架以及兩臺DX32接口擴展箱，相較于之前的情況為劇院增添了更大的靈活性。“以前，我們只有36個音頻通道和舞臺上的一塊跳線盤�！眲≡杭夹g(shù)經理宋愛國說，“而現在我們有了一臺80通道的控制臺和一個舞臺接口箱�！眱烧咧g通過兩條運行Allen & Heath GigaACE協議的以太網電纜相互連接。
劇院技術經理宋愛國
劇院還新增了可與手持或領夾式麥克風配合使用的包含QLXD1發射器和QLXD4接收器的Shure QLX-D無線麥克風系統。
備份擴聲系統采用了配備CDM48 MixRack機架和DX32接口擴展箱的Allen & Heath dLive C3500控制界面，模擬信號從這里發送到功放機柜�！霸谶@樣一個重要的場所里，信號的穩定性需要首先得到保證，也正是因?yàn)槟M信號出色的穩定性，我們決定備份系統采用模擬設備�！彼蜗壬f，“這大大簡化了技術團隊的工作。”
照明系統由當?shù)毓旧虾Ｎ枧_技術研究所提供，盡管有些節目會選擇采用自己制定的燈光設備，這里仍然安裝了包括輪廓燈和搖頭燈在內的50盞燈具。
新系統很好地銜接了劇院的演出時間表。“現在易科國際已經安裝了新系統，覆蓋范圍更加均勻，擴聲系統中不同音箱的分工明確，層次也更加豐富�！彼蜗壬f，“我對現在的聲音表現非常滿意。以前，我們要在舞臺上用到帶有大量接插件的模擬系統，這些系統會引入噪音，但現在都被改造成數字化的，整個系統的聲音表現清晰純凈，沒有噪音。”
|
)
