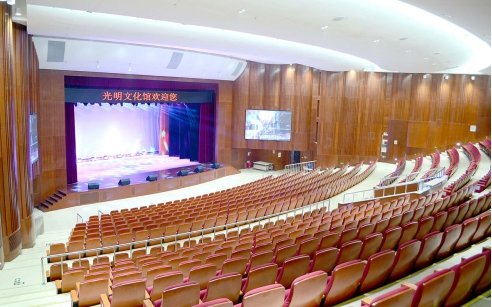

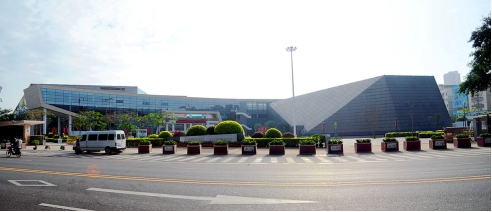

深圳光明文化館劇院位于深圳市光明區，是為人民群眾開展高品質的文化服務的重要場所，打造了“樂享藝術生活”公益活動、“文化惠民”系列展演活動、“文化活動進基層”系列活動、“光明夢想秀”才藝大賽、小草音樂節等深受市民群眾喜愛的品牌活動。
劇院的此次改造，通過對原建筑結構的規劃及擴聲系統設備的重新設計、定位，以一種文化與科技相結合的設計理念來塑造深圳光明文化館劇院的全新形象，重樹劇院的文化地位及周邊的影響力。整個劇院演出系統改造包含了舞臺擴聲系統、燈光系統、投影系統、LED顯示系統、中控系統、幕布系統等工程，其中擴聲系統主要設備采用的是DESFINE迪斯WEIAT劇院系列產品，本文將簡要介紹該劇院擴聲系統的設計。
1、功能及設計指標
本劇院主要功能為大型文藝演出、音樂會、話劇演出，兼顧集會和會議等，是提供會議、歌舞劇表演和其它娛樂綜合性活動服務的綜合性劇院。因此，擴聲系統必須滿足會議和文藝演出的要求，即要保證會議時要有較高的語言清晰度，又能確保文藝演出和其它娛樂綜合性活動時能提供足夠的聲壓級、分布均勻的聲場以及整個聲場的低頻音域，達到集現代科技聲、光、電于一體的演繹和升華。
結合本劇院場地的特性及使用功能，根據國家行業標準【GB/T 28049-2011 廳堂、體育場館擴聲系統設計規范】文藝演出類擴聲系統聲學特性指標一級標準對該劇院的擴聲系統進行改造設計。
2、系統設計
2.1 音源設備配置
配置足夠數量的專業廣播級CD播放機、智能遙控音樂播放機，滿足音樂、語言信號的重放要求。
2.2 拾音系統配置
話筒是整個音頻系統鏈路中最關鍵的一環，話筒選用的優與劣，最終會影響音響系統的音質、音色。本劇院擴聲系統有線、無線話筒均配置高品質的SHURE舒爾話筒。
在無線話筒方面，配備了手持、領夾和頭戴無線話筒系統，并配備了相應的天線分配器和指向型天線；同時為滿足文藝演出時現場樂器的拾音需要，配備了無線樂器拾音系統；在有線會議系統方面，配置了鵝頸會議話筒及智能混音系統；舞臺合唱方面，配置了大膜片電容合唱話筒。
2.3 調音系統配置

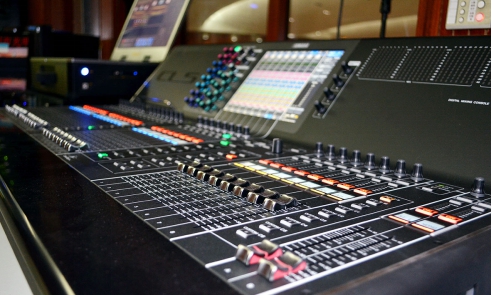

調音臺是整個系統的控制核心，既能創作立體聲、美化聲音，又可以抑制噪聲、調音臺控制音量，音質、功能、可靠性的好壞對整個系統有著舉足輕重的影響，為了適應時代發展的需求，調音臺系統配置YAMAHA 72路數字調音臺，并配置專業數字音頻接口箱，連接采用Dante網絡連接，可以連接到劇院任意的一個網絡音頻信號輸入點，無需跳線就能連通系統路由，簡單方便。
2.4 數字矩陣處理器系統配置
在本系統的擴聲設計中，音箱為集中式布置，完善的DSP處理是取得良好效果的重要保證，設計采用四臺DESFINE Matrix 1608專業數字音頻矩陣，它是一個完全可自由設計、功能強大的DSP音頻處理和控制系統，采用了頂級浮點音頻DSP芯片，提供高性能處理能力。
2.5 音箱系統配置
擴聲系統在保證能夠提供符合國家技術標準要求的聲壓級、傳聲增益、聲場均勻度的客觀指標下，還力求體現有合適的響度，中高頻層次分明、清澈嘹亮，中音渾厚有力、優美動聽，低音豐滿柔和有彈性、有力度的主觀效果。而達到這一效果，在整個擴聲系統中，音箱是第一位的。
根據本劇院場所的場地特性，結合其使用功能，在音箱的選取上我們?cè)O(shè)計統一采用DESFINE迪斯WEIAT劇院系列的音箱，該系列音箱是專門針對劇院類觀演場所聲學需求而開發，所有揚聲器單元均采用國際頂級品牌揚聲器單元，可保持較高的靈敏度和功率承受能力，在大功率模式下失真度和功率壓縮進一步減小，帶來更高的效能和更好的音質；遠投音箱的指向性強、Q值高、束寬特性平坦，有良好的聲場覆蓋控制能力，聲場的定位十分準確，清晰度非常高；頻率及相位響應平坦，極低的失真，音質優美，可滿足該場地較高音質的需求。
2.6功率放大器系統配置

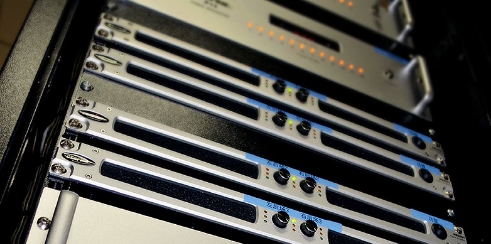

在功率放大器的配置方面，選擇了與DESFINE迪斯音箱完美搭配的DESFINE迪斯MD系列數字功率放大器。它采用了頂級有源PFC功率因素校正技術和諧振軟開關電源技術，擁有極高的可靠性和穩定性。
3、聲場設計說明
3.1 擴聲方式

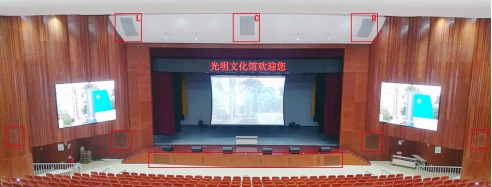

主擴聲采用LCR三聲道形式，相對集中安裝在聲橋上形成分布式集中擴聲。觀眾廳主擴聲設左（L）、中（C）、右（R）三個聲道，根據劇院文藝演出或會議的使用需求，主擴聲系統能夠?qū)崿F(xiàn)單聲道擴聲、雙聲道立體聲擴聲或三聲道擴聲。
拉聲像音箱、超低音箱和臺唇補聲音箱集中安裝于舞臺口四周，觀眾區聲像感一致；不同觀眾席區域均有針對性音箱進行供聲，可分區控制，減輕了多音箱之間的聲干涉；由于相對集中式音箱布置，音箱的吊裝點和使用數量相對較少，使得信號線纜敷設和音箱系統安裝變得更為簡便。
3.2 聲場布置
3.2.1 主擴聲系統
采用LCR三聲道形式，相對集中安裝在聲橋上形成分布式集中擴聲。設計采用了9只15″三分頻音箱DESFINE WEIAT A1515，分左（L）、中（C）、右（R）三組，每組三只，陣列式安裝，隱藏安裝于舞臺臺口上方音橋內，可均勻覆蓋全部觀眾區，使聲場均勻，一致性好。
其中音橋兩側兩組揚聲器組的聲輻射面主要以觀眾席中后區域?yàn)橹鳎骖櫽^眾席L、R聲道擴聲；音橋中央的一組揚聲器組主要以觀眾席中間區域?yàn)橹�，兼顧整個劇場的左、中、右聲道中的中置聲道作用。
3.2.2舞臺兩側左右拉聲像擴聲系統
左右拉聲像聲道音箱組，安裝于臺口兩側的耳墻內，亦采用隱藏安裝，兩邊各采用2只寬角度，與主擴聲音箱同一系列的DESFINE WEIAT AM15音箱，高度與舞臺臺面高度相平，用于覆蓋近場觀眾，并且起到拉低聲像的作用。
3.2.3舞臺超低擴聲系統

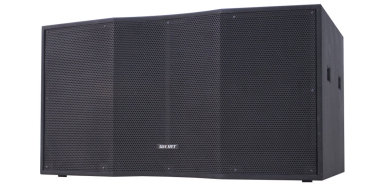

為保證劇院的建筑風格不被破壞，設計兩只超低頻音箱DESFINE WEIAT AS36隱藏安裝在舞臺臺唇內的獨立腔體內，搭配15寸三分頻的全頻主音箱，組建具有超級中音的四分頻系統，從而使各單元各司其職，不管對大動態還是小電平的信號都能表現得淋漓盡致，整個系統的頻響、動態范圍以及保真度都得到了有效的保證，并實現與自然聲能高度融合，大大增加了觀眾在觀看文藝演出時的立體感和現場感。
3.2.4舞臺臺唇補聲系統
池座前幾排聽眾距離舞臺口上方中央主揚聲器的高度約9米，且仰角太大，會出現聲像上移；而且由于揚聲器輻射角的限制，也不能完全覆蓋此區域，不能滿足前區聽眾的聽音要求。因此在臺唇內隱藏式安裝6只DESFINE WEIAT AM26補聲音箱，用于前排觀眾席聲像高度校正和聲場覆蓋。
3.2.5后區輔助擴聲系統
劇院池座為扇形結構，前窄后寬，為保證兩側區域及后區域的聲壓級和聲場均勻覆蓋，在觀眾區的中后區左右兩側設計采用了10只DESFINE WEIAT AM26補聲音箱，分散隱藏吊裝在中后區兩側墻面，這樣增強了直達聲，會議時保證了整個中后區的聲場的語音清晰度，同時保證整個聲場的聲場均勻度，演出時候開啟也可以保證中后區聲場的演出音響效果。
3.2.6舞臺返送擴聲系統
為了更好的滿足演員返聽和流行音樂演出時的流動返聽的要求，設計配置了8只大聲壓級、大動態范圍的DESFINE WEIAT AM212舞臺返送音箱作為主要演唱者或樂隊的監聽，對主舞臺表演區域進行聲場覆蓋，以滿足不同使用場所的使用要求。
4、效果評價
光明文化館劇院整體改造工程已通過嚴格的項目驗收，擴聲系統經過測試檢驗，其各項指標均超過國家行業標準【GB/T 28049-2011 廳堂、體育場館擴聲系統設計規范】文藝演出類擴聲系統聲學特性指標一級標準。驗收合格后，舉辦了多場會議和文藝演出活動，獲得了使用方的一致肯定。此次擴聲系統改造無疑將有力提升城市文化形象，推進高雅藝術事業的普及和繁榮，也是迪斯大力加強文化基礎硬件設施建設的一次有益探索。
|
