Optocore攜全新 AutoRouter亮相斥資大修后的加拿大國家藝術中心(Canada’s major National Arts Centre)。
加拿大國家藝術中心 (以下簡稱NAC) 總部位于渥太華,以粗獷的的建筑風格設計著稱,自 1969 年建成以來一直為表演藝術服務。
作為全加拿大最具創造力的、雙語種、多學科的藝術家活動中心,NAC 努力在其所有節目流中凸顯藝術的冒險精神 - NAC 管弦樂團、舞蹈團、英語劇院、法語劇院、本土劇院和 NAC榮譽呈現系列。中心提供各種免費節目和活動,與全國各地的藝術家以及藝術類組織開展合作,投資具有野心的新作品,培養下一代來自加拿大各地的觀眾和藝術家。
在斥資1.1億美元的大修中,全球知名的設計顧問Engineering Harmonics聯合系統集成商Solotech Toronto一起,為中心未來15年及以后的需求提供服務。該項目主要包含三個性能空間的升級換代,替換過時的設備和基礎設施,以及原裝修的部分項目。此次大修包括索南廳、Babs Asper 劇院和 Azrieli 工作室,涉及到的設施包含全新混音控制臺、揚聲器、放大器、數字信號處理器、內通系統以及由 Optocore 提供的最先進的數字光纖網絡。
NAC 總共購買了部署在四處網絡中的 54 臺Optocore設備。每個場館內都設計有自己的專用網絡,并同時配備 Optocore 設備和移動機架以供長期使用,以上設備均可在場館內部的連接點之間自由移動,也可以從一個場館移動到其余場館,以適應規模更大的演出,和更高的I/O需求。Optocore 網絡設置為以 2Gb 速度運行,采樣速率為 96 kHz,可實現最佳的音頻質量和通道計數。在工作室/后臺網絡中,有 9 個網絡賬戶,并且最多可添加至24 個, 并征用384 個音頻輸入中的 176 個信號,與此同時，輸出數量不受限制。Babs Asper劇院的系統則包含 10 個網絡賬戶 和 208 個輸入信號,而索南廳有 13 個 網絡賬戶 和 376 個音頻輸入。
每個網絡的核心都閃耀著 Optocore 的全新AutoRouters。無論網絡速度和采樣率如何, AutoRouters都能出色運行,并可配置多�；騿文Ｊ瞻l(fā)器的組合,以支持最多 20 個不同網絡接入點的光纖端口的任何基礎設備。AutoRouters的功能類似于智能光纖補丁集合，當遠程連接點的設備打開，并開始將數據流傳輸至光纖時, AutoRouters會檢測到此數據并自動重新修補其光纖端口以適應此新位置。當遠程機架斷電或斷開連接時,AutoRouters 會調整其修補以維護冗余網絡，并繞過現在未使用的光纖。AutoRouters 可節省操作者在某位置不被使用時使用跨線接線器或環回連接器手動重新修補網絡的麻煩,從而確保全天候的冗余網絡。
AutoRouter 是格式無限制的,因此它不僅為Optocore或 Digico SD 設備創建冗余星拓?fù)?使用 Optocore 作為其板載網絡傳輸協議),而且還可單獨與雅馬哈 TwinLANe 和 AVID AVB 網絡一起使用應用。這是因為 AutoRouter 能夠檢測任何格式的傳入數據并相應地輸出數據。

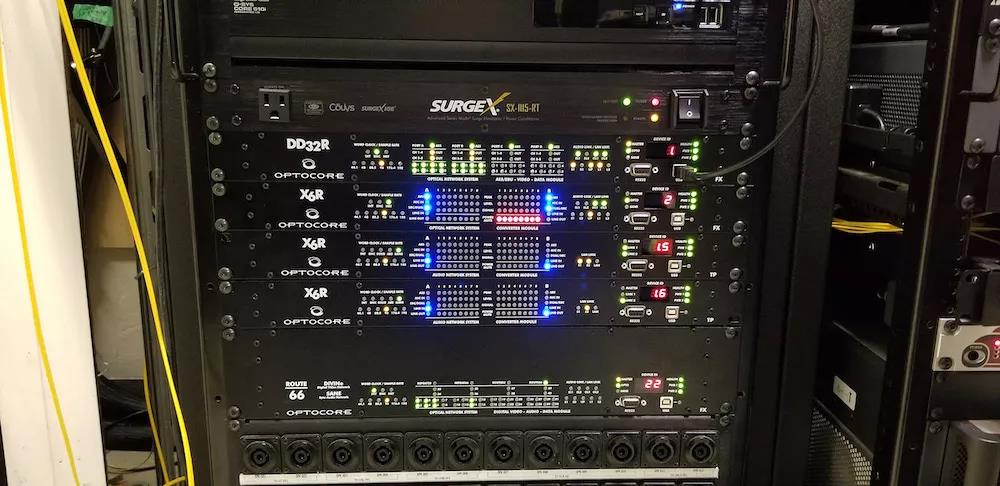

每個場館的Optocore系統混均為 AES 和模擬音頻配置了DD32R-FX、X6R-FX 和 X6R-TP 接口,并附加了用于分配 MADI 的 DD4MR-FX 單元。三個場館都配有相應類似的系統,其中規模最大的配置位于索南廳。兩個 FOH 位置和一個監視器位置的網絡連接允許主賓控制臺通過模擬音頻或 AES 連接到Optocore網絡,并將音頻分發到任何其他網絡中的設備。
通過使用 Optocore 控制軟件中的眾多預編程宏,用戶可以快速更改網絡的路由設置,將 AES 或模擬從任何位置饋送到主 PA、舞臺監聽系統中的放大器,或者已安裝的監聽器揚聲器。無論是否有監聽控制臺，這種設置都能允許快速設置主 PA 和監聽系統揚聲器, 并兼容任何模擬或數字控制臺,以及它們可能使用的格式。
支撐控制臺接口機架的 X6R-FX-16AE 可為每臺設備提供 16 個 AES I/O(8 對)。它們還配備了采樣率轉換卡,以便傳入的 AES 信號自動重新鎖定到 Optocore 網絡的采樣速率。盡管每個場地都有一臺 Nanosync數字時鐘，Optocore 將時鐘分配給所有新設備,但Optcore允許所有以 48k 方式操作控制臺的用戶無需更改采樣率,從而限制在PA 網絡中的通道。它還可以確保不同數字齒輪在不同時鐘源上操作時避免產生時鐘錯誤。X6R-TP-8LI/8LL 為每個位置提供 8 個模擬輸入,可作為其他位置的補丁,或傳送至處理器和放大器。每個 TP 器件中的八個模擬輸出允許對本地輸入進行拆分,或從其他位置交叉修補網絡上的任何通道。
DD32R-FX 充當每個網絡的主接口,將數字時鐘從 Nanosyncs 分發到所有設備,并充當 64 通道 AES I/O 接口,將 FOH 的輸出和監聽控制臺連接到 Meyer Sound Galileos進行處理。然后,處理后的信號被反饋到Optocore,并發送到中央設備室的 DD32R,通過 AES 輸出到主 PA放大器、環繞揚聲器、舞臺補充揚聲器和監聽系統。
DD32R-FX 的高 AES 通道計數(每臺設備 32 個 AES 對)為每個場地提供了大量額外端口,以滿足未來的需要和分配。通過 SanE(Optocore的同步 Cat5 協議)連接到 DD32R 的 X6R-TP-8LI/8局域網，為與其他系統(如 QSC 的 Q-SYS)相連的本地輸入和輸出，提供了額外的 16/16 模擬 I/O。
在每個系統內部，也可通過位于控制室、FOH 位置和移動監視器機架中的多個 DD4MR-FX 進行MADI分發。DD4M 具有兩個 MADI BNC 輸入端口和兩個 MADI BNC 輸出端口,每個端口在 48 kHz 下可傳輸 64 個通道,總?cè)萘繛?128 I/O�？梢钥焖僬紦�(jù)其他低帶寬網絡上的空間。DD4M 為 NAC 的操作員提供了眾多選項和靈活性,包括通過 MADI 為 PA 系統供電、輸出多軌錄制節目、在舞臺之間傳輸 MADI 以及為客控制臺傳輸 FOH(否則需要單獨的 MADI),或連接至表演中可能添加的更多舞臺設備。
Optocore 系統的組裝方式使系統能夠與任何可能加入配置的控制臺連接,從而隨著不同制造商和格式的變化與時間的隨之推移，始終提供一貫的可行性和靈活性。此外，在建立在開放性標準之上的Optocore平臺，也將繼續提供新產品和解決方案,使 NAC 成為隨著最新技術發展向前發展的一個首屈一指的標桿。
Optocore北美分部的Brandon Coons說:"NAC的場館收到了了許多不同的不同的規模和技術要求。新的 Optocore 系統將使他們能夠支持當前的演出的不同需求,并使得這座全新的、世界級的演出場館朝著人們期待的方向前進�！�
“現在,這不再是這套系統能夠做什么的問題,而是想要他們做什么以及如何部署它的問題�！�
|
)
