其實，經過一整個暑假的努力，Wharfedale Pro樂富豪也在新學期開學前交上了一份令人滿意的“暑假作業”，完成了重慶市江津區鼎山小學多功能廳擴聲系統項目，為該校的同學們營造了一個良好的學習和娛樂氛圍，喚醒了鼎山小學新的校園活力！

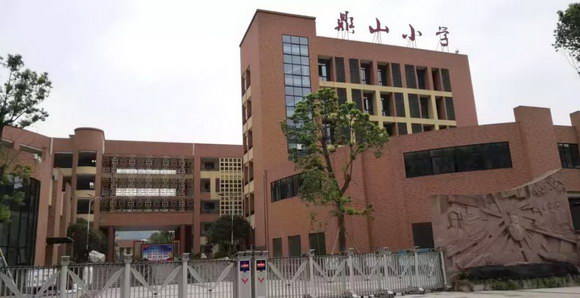

重慶江津鼎山小學
蒙以養正，亨以養賢
重慶市江津區鼎山小學于2017年9月1日正式投入使用，是一所公辦全日制小學，辦學規模48個教學班。該校以“蒙以養正，亨以養賢”為辦學理念，依托“學校-家庭-社區-社會”的力量，著力培養學生“方正為人、包容和合”的素養，成就自己的美好人生。
為更好地培育學生，促進學生“德智體美勞”全面發展，鼎山小學興建了一大批現代化的硬件設施和多媒體教學設備，像“高大上”的音樂室、美術室，發散思維的科學室，設備完善的體育室、勞技室……當然，也包括我們今天的主角——鼎山小學多功能廳。
項目需求
隨著現在教育的發展，多功能廳的使用頻率不斷增加，作為承擔學校最多樣化活動的場地，鼎山小學多功能廳幾乎包攬了學校全部的重大會議、學術報告、多媒體教學、知識講座、文藝演出等活動，因而對多功能廳的擴聲系統也提出了更高的要求。

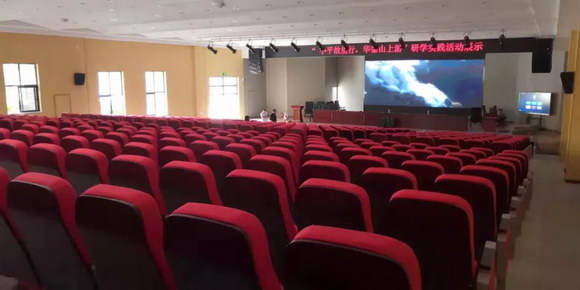

▲鼎山小學多功能廳現場實拍圖
首先，要系統穩定、操作簡單、擴音品質優良；再者，就是要功能完善，能滿足多場景的使用需求。比如：
演出需要擴聲系統聲壓余量充分、聲場分布均勻，做到高音明亮、低音充沛，關鍵表演區域的聲音更為飽滿、音樂更具活躍感，極大增強現場演出的感染力。
而會議擴聲則需要輸出穩定、無聲反饋嘯叫，語言清晰、無失真還原人聲，同時還要能夠避免因演講人的移動而造成擴聲的音量忽大忽小，從而影響會議質量。
解決方案
在建聲前期，項目工程商全面地了解了甲方的項目訴求，并結合工程圖紙與甲方進行了充分溝通，最終選擇了擁有87年歷史的英國知名音響品牌——Wharfedale Pro樂富豪系列產品，來作為鼎山小學多功能廳的整套擴聲系統。
據了解，鼎山小學多功能廳面積約700平方米，可容納500人同時參與活動，面積寬闊、容納人數多，為了減少現場擴音的回聲，音箱的選擇與安裝尤其重要。

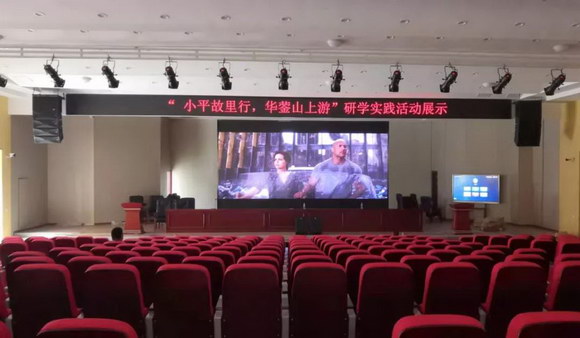

▲鼎山小學多功能廳現場實拍圖
綜合各方面因素考慮，技術團隊選擇了Wharfedale Pro樂富豪WLA系列線陣列音箱作為鼎山小學多功能廳的主擴聲系統。左右兩側各4只WLA-28雙8寸線陣音箱搭配1只WLA-15B單15寸次低頻音箱，“4+1”線陣組合由專門的吊掛裝置懸掛在舞臺臺口兩側，通過音箱吊掛裝置上的角度調節，均勻覆蓋整個觀眾席，提供干凈、連續、精確的高品質聲音，同時保證低音區域均勻的聲場覆蓋及良好的語言定位。
▲現場實景拍攝圖

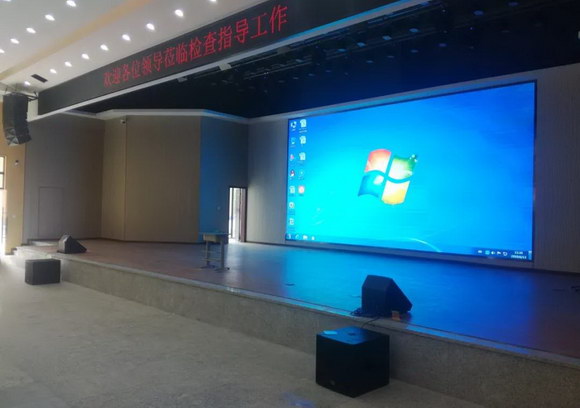

舞臺前方落地放置2只DELTA-18B超低音音箱，用作補充現場低頻能量，增強現場擴音表現力。2只DELTA-12M舞臺返聽音箱給舞臺上的演講者、表演者提供聆聽支撐。觀眾席左右兩側墻壁上各固定安裝2只WY-12S環繞音箱用于現場全景環繞補聲�？刂剖覄t配置了2只Diamond 9.1有源監聽音箱。
▲現場實景拍攝圖
同時，技術工程師根據每只音箱的特性及擺放位置設定好合適的角度，以直達聲清晰地覆蓋全場，確保整個廳堂聲像統一，聲壓覆蓋均勻，避免出現“無聲”區域。最終經現場實際測試，即使整個大廳坐滿人，也能保證每個人聽到的聲音都真實自然、層次清晰。
▲現場實景拍攝圖

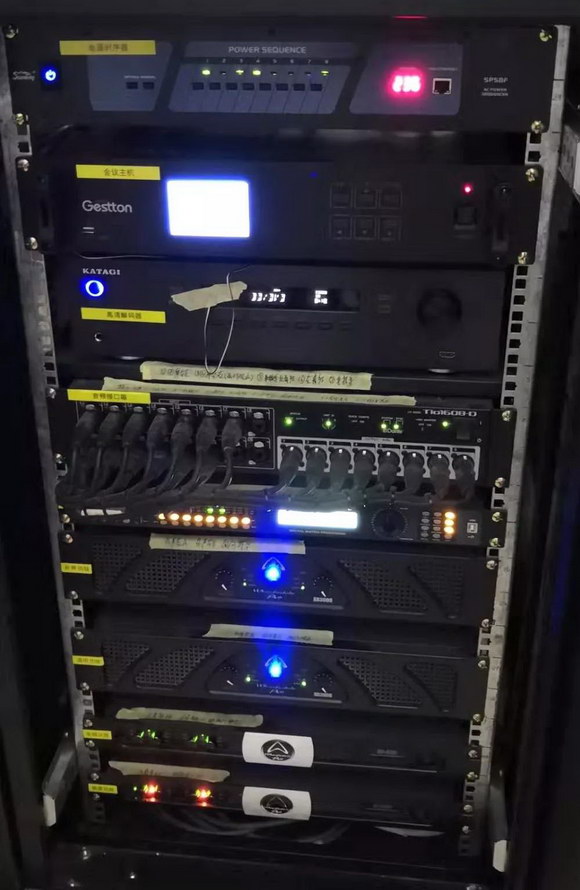

整套擴聲系統由2臺DP-4120和2臺XR-3000數字功率放大器驅動；同時還配置了SC-48數字音頻處理器（4路輸入/8路輸出），以保證高品質的音質輸出。系統可以根據使用需求，提前預設多種使用場景，在日常使用中做到快速響應，迅速切換為不同模式滿足不同場景的使用需求，并且在切換過程中保證擴聲質量、系統穩定。
>>設備清單
WLA-28 左右主擴線陣音箱*8只
WLA-15B 線陣次低頻音箱*2只
DELTA-18B 超低音音箱*2只
DELTA-12M 舞臺返聽音箱*2只
WY-12S 全景聲環繞音箱*4只
Diamond 9.1 有源監聽音箱*2只
DP-4120 數字功放*2臺
XR-3000 數字功放*2臺
SC-48 數字音頻處理器*1臺
產品聚焦
》》》 WLA-28主擴線陣音箱
主要特點
☑ 2×8"二分頻線性陣列音箱
☑ 由一個3.2"的釹磁鈦膜壓縮高音單元和兩個8"鐵磁低音單元構成一個動態余量極大的組合
☑ 體積小、重量輕、投射距離遠、靈敏度高、穿透力強、聲壓級高、語言清晰、可靠性強、區域間聲音覆蓋均勻
☑ 大功率狀態下保持原音不失真，高音清脆通透、低音渾厚飽滿
》》》 WLA-15B次低頻音箱
主要特點
☑ 15"大功率低音喇叭單元（4.0"音圈，雙彈波，壓鑄式鋁質盆架）
☑ 箱體采用15mm 樺木夾板制作，表面噴水性花紋黑色油漆
☑ 面罩防塵面網的鋼質防護網
☑ 2×NL4輸入方式
☑ 最大聲壓級（@1m）133dB
》》》 DELTA-18B超低音音箱
主要特點
☑ 18"（4.0"音圈，雙彈波）壓鑄式鋁質盆架超低音單元
☑ 頂部標準35mm鑄鋁音箱支架插孔
☑ BI-AMP選擇開關，可選擇使用內置分頻器和外置電子分頻
☑ 15mm樺木夾板箱體結構，黑金砂表面噴漆
☑ 箱體上有固定腳輪安裝孔；膠質四通手柄
☑ 最大聲壓級（@1m）134dB

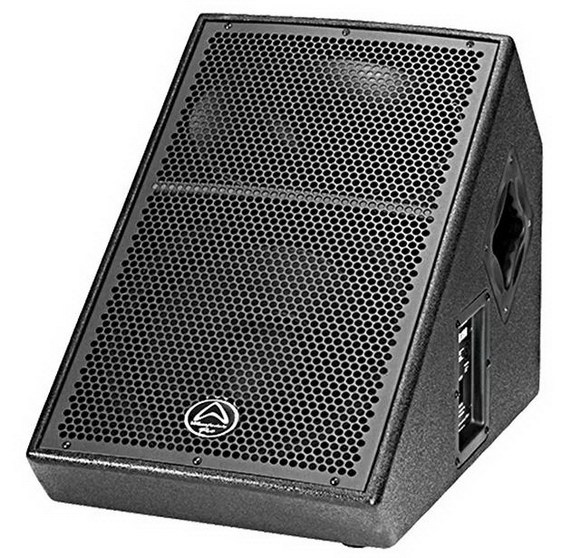

》》》 DELTA-12M返聽音箱
主要特點
☑ 12"(76.2mm音圈)壓鑄式鋁質盆架低音單元
☑ 2"(35.6mm出口)鈦膜壓縮驅動高音單元
☑ 90°×45°橢圓形波導號角
☑ 15mm樺木夾板箱體結構，黑金砂表面噴漆
☑ BI-AMP選擇開關，可選擇使用內置分頻器和外置電子分頻
☑ SK3高音保護電路

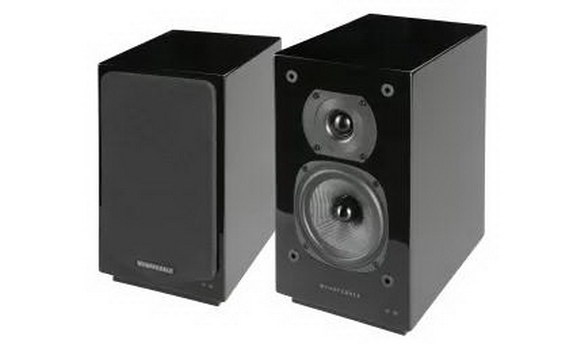

》》》 Diamond 9.1有源監聽音箱
主要特點
☑ 兩音路有源雙功放驅動監聽音箱
☑ 低失真、高功率，5”（125mm）復合防彈布鼓紙低音單元
☑ 1”（25mm）軟球頂絲膜高音單元
☑ 驅動器上的磁鐵具有磁屏蔽功能，可讓監聽音箱放置在靠近CRT顯示器的位置使用
☑ 音箱具有更低的阻尼因數，更大的體積可以在更高的聲壓級實現更好的控制
》》》 DP-4120數字功放
主要特點
☑ 立體聲、單通道、橋接三種工作模式
☑ 靈敏度1Vrms，增益32dB、26dB可選擇
☑ 有源PFC，功率因數達0.99
☑ 輸出功率強勁，穩定驅動2歐姆負載
☑ 過載保護、過熱保護、穩定功率控制、輸出直流保護
☑ 可升級Dante功能
☑ 通過國家CCC強制認證
》》》 XR-3000數字功放
主要特點
☑ 立體聲/并聯/單聲道橋接模式
☑ 用戶可選擇的輸入靈敏度：0.775V和1.4V
☑ XLR輸入接口；Speakon®輸出接口
☑ 2個增益控制旋鈕，1個電源開關，1個電源LED燈，2組6個LED燈，分別表示對應聲道處于工作、削波和故障狀態
☑ 防止短路、空載、開/關機噪音、射頻干擾保護電路
☑ 通過國家CCC強制認證

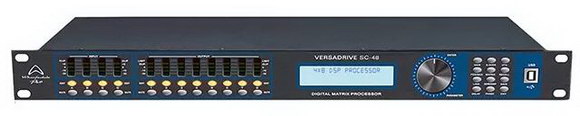

》》》 SC-48數字音頻處理器
主要特點
☑ 輸入通道：4路
☑ 輸出通道：8路
☑ 96KHz采樣率，48-bit DSP處理器，24-bit AD/DA轉換
☑ 輸入處理部分包含增益、靜音、LINK、高切、低切、噪聲門、8個參量均衡、31段圖示均衡、相位、延時等處理單元
☑ 輸出處理部分包含分頻、9個參量均衡、增益、靜音、壓縮器、峰值限幅器、相位、延時、LINK等處理單元
☑ 所有輸入輸出之間可以自由進行矩陣式分配
☑ 靈活組合多種分頻模式，高、低通分頻點均可達20Hz~20KHz
項目反饋
Wharfedale Pro樂富豪憑著專業的技術和成熟的方案，確保了整體項目的順利完工，贏得重慶江津鼎山小學的信任，整套系統最終呈現出來的效果非常符合現場的使用要求，設備美觀大氣，與環境無縫融合，語言清晰、高保真度、音質穩定，而且操作簡單、功能靈活，獲得了校方領導的高度贊揚。
|
)
