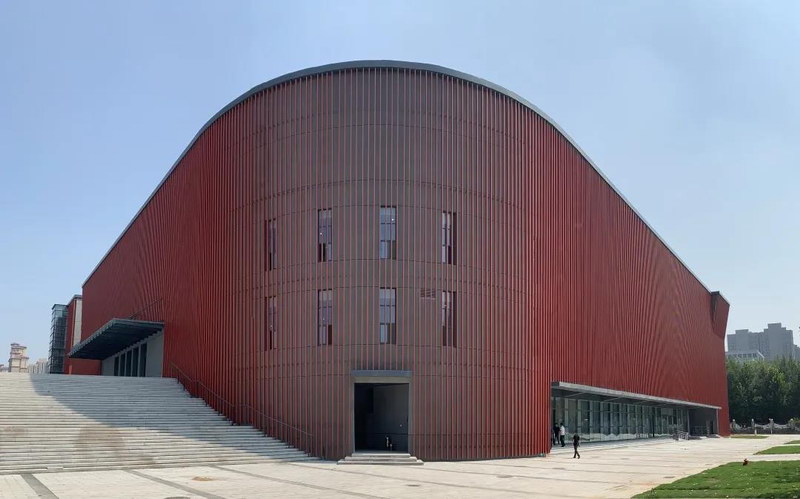

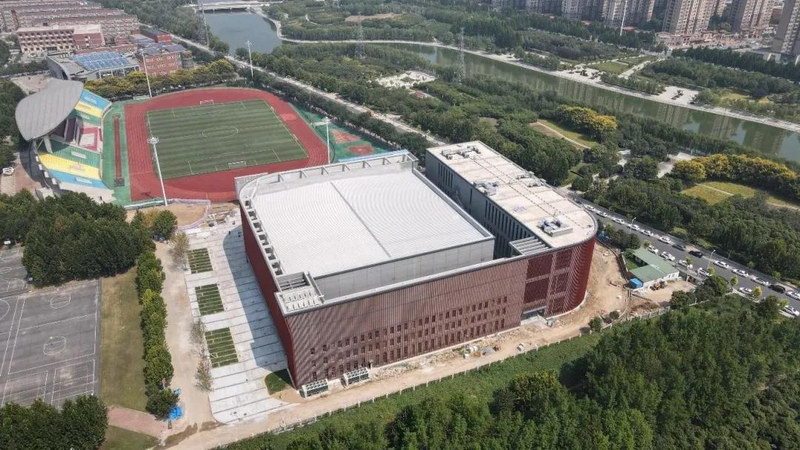

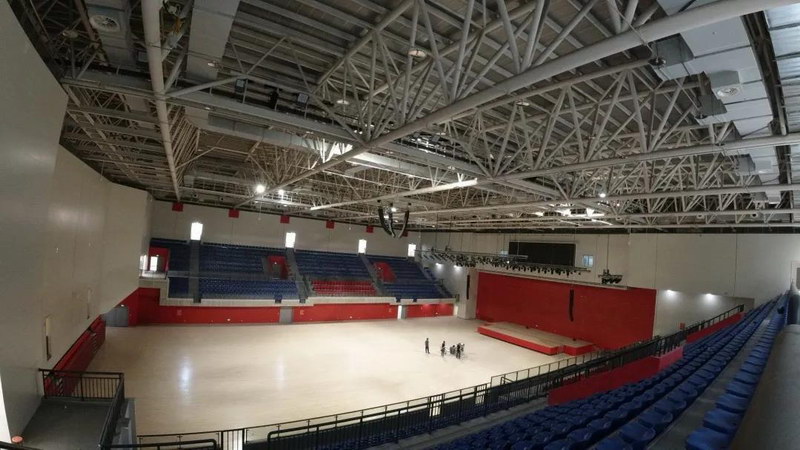

項目背景：鄭州輕工業大學位于河南省會鄭州市，是河南省重點建設高校。鄭州輕工業大學科學校區建設有田徑場、籃球場、網球場等場地設施一應俱全，其中體育館的建筑面積為 16688.66 平方米，是學院剛剛落成的一所現代化的體育場館。此次擴聲系統設計的目的是為了更好地滿足室內體育教學、訓練，以及學校晚會表演活動的場地需要。
擴聲要求：作為體育館的擴聲，語言清晰度可謂是重中之重。該體育館的容積大約為 68500 立方米， 根據中華人民共和國行業標準【JGJ/T131-2012 體育場館聲學設計及測量規程】中對綜合體育館比賽大廳滿場混響時間的推薦，該容積下的最佳混響時間為 1.4S-1.6S。

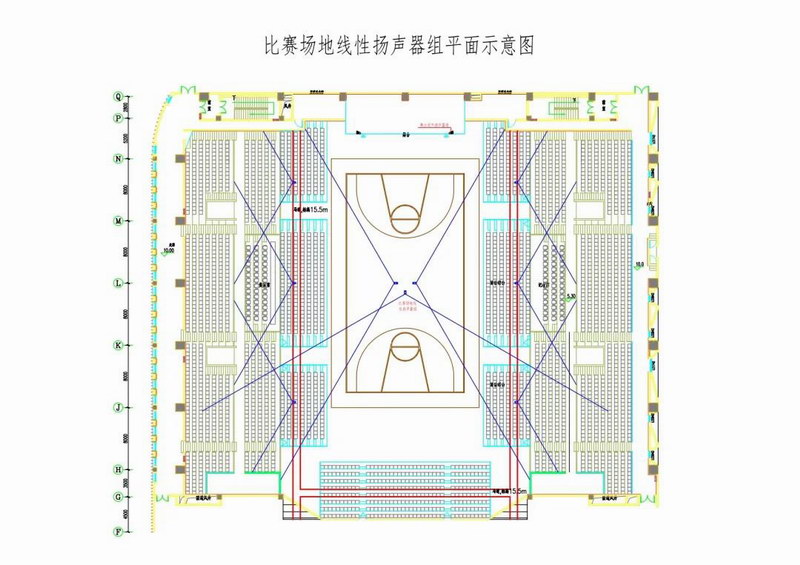

而通過對現場的實地考察發現，該體育館的混響時間要長于國家標準的最佳混響時間。為了盡可能地提高語言清晰度，減少墻面對聲音的反射，決定采用分區覆蓋的形式進行音箱的吊掛安裝。
該體育場館主要有兩種使用場景，一種是學校舉辦的一些小型演出和會議；另外一種就是學校定期舉辦的一些體育賽事，故音響系統的設計也圍繞于此進行，在音箱的選型上更注重其關鍵性能是否適合該系統。
主要考慮因素包括：水平覆蓋角度不低于120°，以保證直達聲覆蓋；音箱的SPL值不低于126dB，并且技術指標一定是被權威部門認定的，能夠進入EASE軟件庫的。除此之外，體積小，重量輕，有源，以及基于安全性、后期維護使用的便捷性，也都是選擇音箱的標準。
音箱配置：德國 SE 模塊化有源線陣列揚聲器系統，憑借著小體積、大聲壓、高保真的特點，最終被校方所采納。該項目所用到的音箱數量及型號如下：

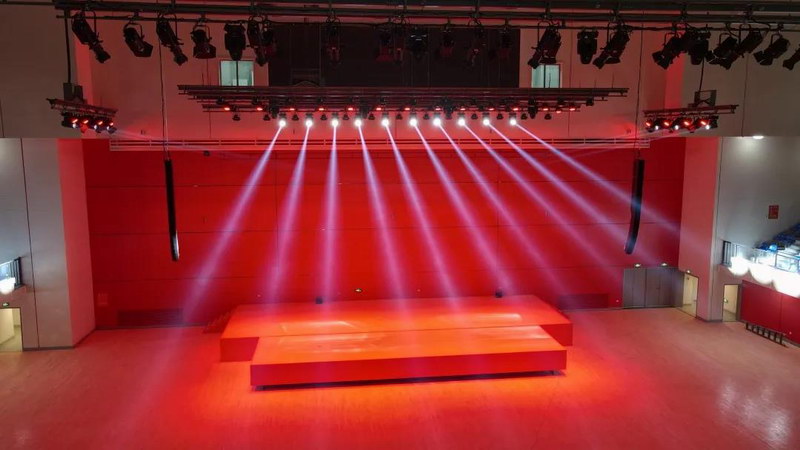

1、伸縮舞臺上方的主擴音箱2組，每組為 6 只 M-F3A全頻音箱+3 只 M-F3A FS低音音箱。

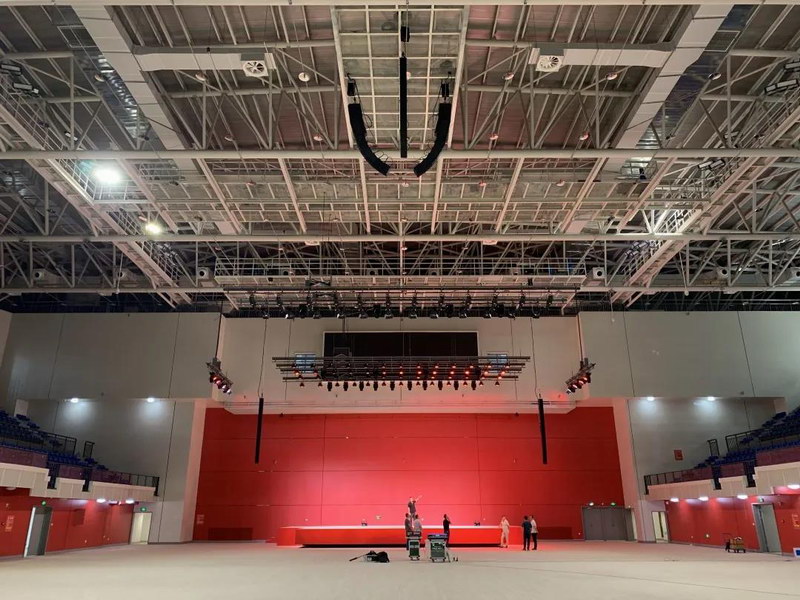

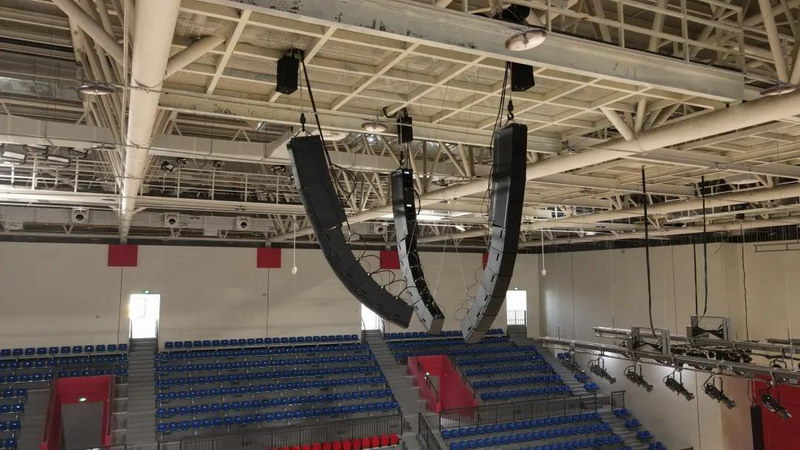

2、比賽場地上方中央吊掛音箱3組，每組為 6 只 M-F3A全頻音箱+2 只 M-F3A FS低音音箱。
3、 看臺觀眾席后場補聲音箱6組，每組為 2 只 M-F3A全頻音箱。

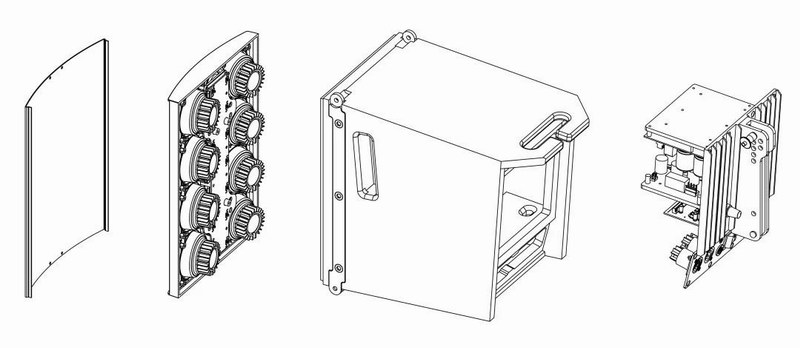

音箱特點：M-F3A是一款小尺寸、大聲壓、模塊化、高保真的有源線陣列擴聲系統，包含7只1"無號角直接輻射高音和8只2.8"全頻中音單元，由于眾多單元排列緊密，單只音箱已經是一個線陣列，通過專門為此系統定制開發的開關電源數字功放，和精準調試的內置DSP控制，在保證該系統穩定可靠運行的同時，能輸出126dB高保真聲音，實現水平方向120°與垂直方向16°的均勻覆蓋。同時M-F3A正面只有A4打印紙大小，重量僅8kg。
M-F3A系統配置了可靠且簡便易用的連接和吊掛部件，可根據擴聲場所大小，通過增加或減少全頻和低音的數量或改變使用方式來達到優質的擴聲效果。同時M-F3A系統由于其較小的尺寸，較輕的重量，達到了儲存省地、運輸省車、安裝省人，易于融入使用環境等特點。

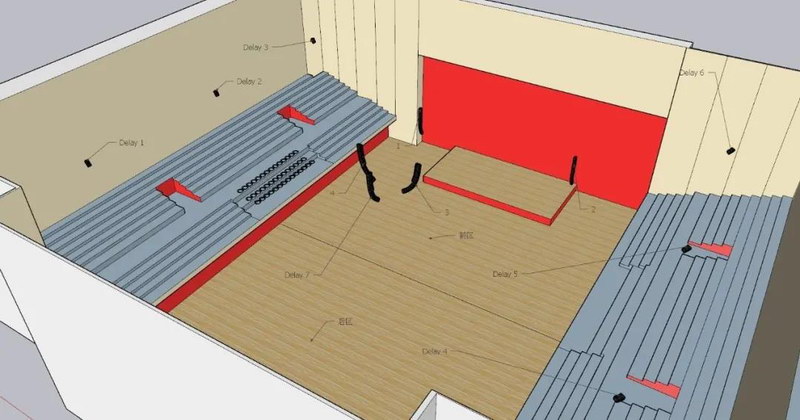

具體設計：1、小型演出及會議時，坐席區位于一層的比賽場地及看臺區的前四排位置。如上圖所示第 1、2 組音箱作為主擴使用，負責前區的聲音覆蓋。Delay7 作為后區的聲音覆蓋。Delay7 以 1、2 主擴音箱為基準做延時處理，Delay1-6 和第 3、4 組音箱處于靜音狀態。為了保證每個覆蓋區域的聲音一致性，該系統采用單聲道的系統設計，非立體聲系統。
2、 有體育比賽時，第 1、2 組音箱及 Delay7 處于靜音狀態，第 3、4 組音箱及 Delay1-6 處于開啟狀態。第 3、4 組音箱負責比賽場地部分區域及看臺前四排區域的聲音覆蓋， Delay1-6 負責看臺后排區域的聲音覆蓋。Delay1-3 以第 4 組音箱為基準做延時處理， Delay4-6 以第 3 組音箱為基準做延時處理。該場景下，也為單聲道系統。

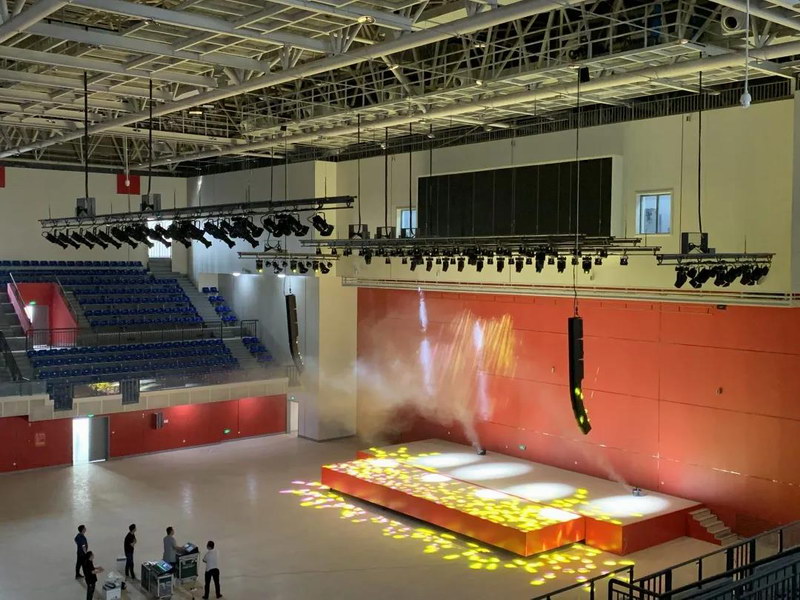

應用效果：系統安裝調試完畢后的實際聽感清晰明亮不渾濁，同時也得益于小巧的箱體設計，非常易于吊掛，省時省力，也不必過于擔心頂棚的承重問題。精致的外觀和場地也非常的協調和美觀，獲得了校方的一致認可。
