有用過或者見過舊式電視、VCD/DVD 機的朋友可能對 RCA Audio 端子及線材不會陌生，RCA Audio線也都是「?jìng)髡f(shuō)中」的「紅白線」，白色插頭的端子是左聲道，紅色是右聲道。雖然影音和音響器材都經歷過好多時代更替，但 RCA Audio 依然屹立不倒，仍然廣泛應用于音樂、音效的模擬傳送上面，而且在可見的將來都見不到有挑戰者。
白左紅右但變化多端
雖然俗稱紅白線，不過實際上紅黑、紅藍，甚至其他顏色標示都有。實際連接時主要認住接駁器材的紅白/左右聲道端子，做好對應的左對左、右對右連接，不要交叉接駁就可以，所以反而器材上面多數固定是紅、白標示。小型器材或者便攜影音器材上面的模擬音訊輸出多數為3.5mm端子，而較大型的器材則多數采用RCA Audio端子。線材就視乎用料、屏蔽設計等等，由幾十元到數千元，甚至更貴都有。

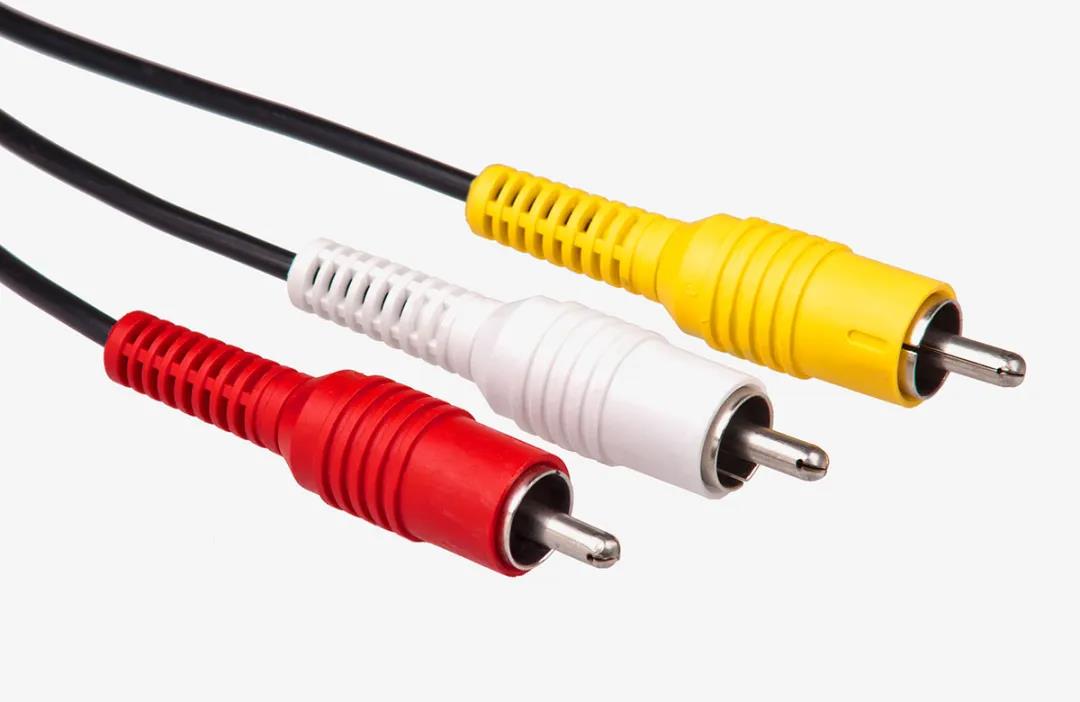

舊式影音器材常見的紅、白、黃三色線，分別對應右聲道、左聲道，以及 Composite Video 模擬視頻訊號。

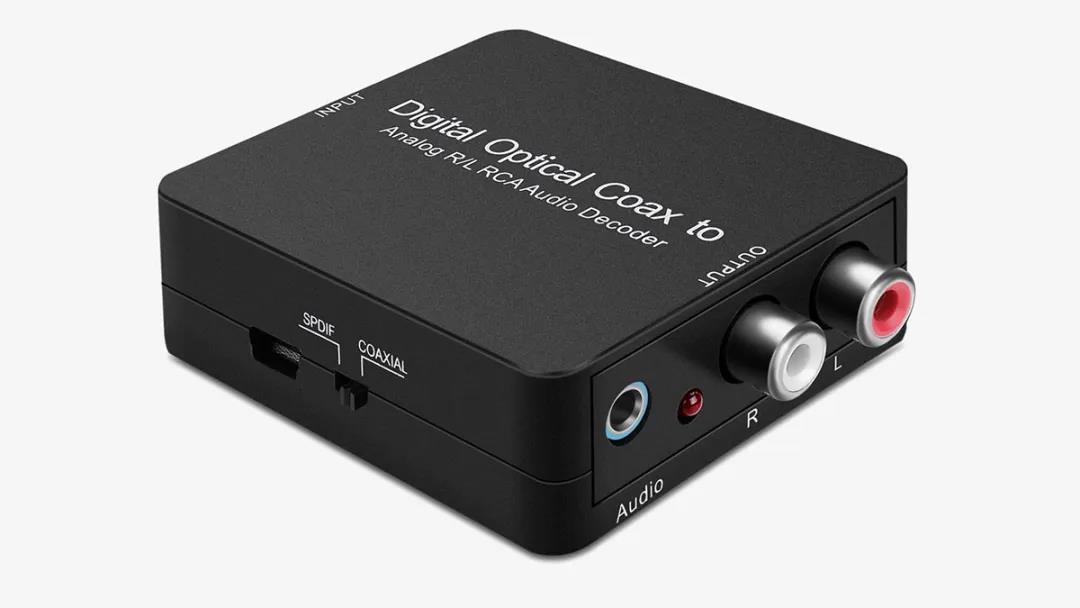

雖然話小型器材用3.5mm audio、大型器材用RCA Audio，不過其實好多這類小型DAC都會配備RCA輸出，方便連接擴音機或者主動式音箱。

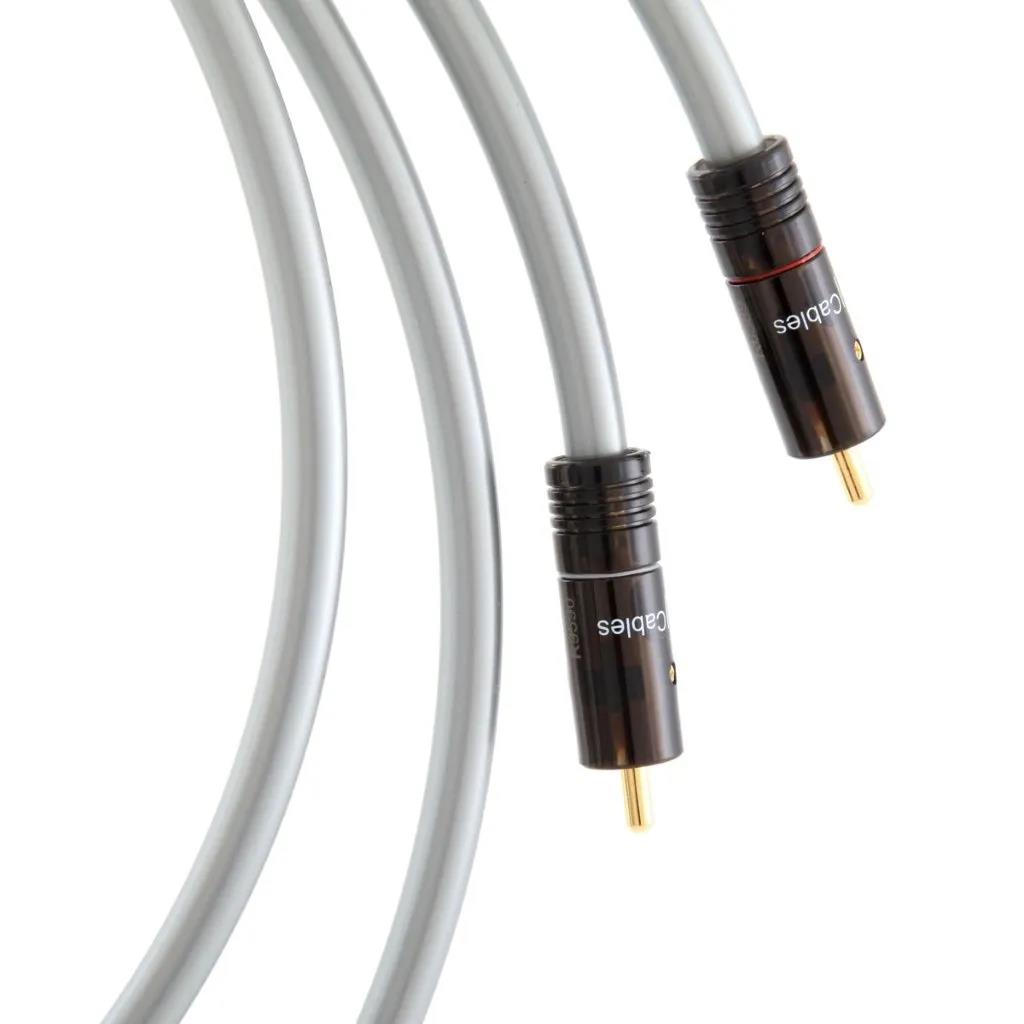

實際上好多RCA Audio 線，尤其是貴一點的線材都未必會用回傳統的紅、白標示。（圖為Atlas Cables Element 元素系列）
因「美國無線電公司」而命名
另外，RCA端子也被稱為「Phono Connector」，直譯為「留聲機界面」，因?yàn)樽畛踹@種端子是設計來連接留聲機和無線電接受裝置。其后半導體收音機面世，美國無線電公司（Radio Corporation of America / RCA）在1930年代的大多收音機中都采用了這種連接方式，于是這種端子就被命名為RCA。另外由于常用的端子外形似足一朵蓮花，所以 RCA 插頭又被稱為蓮花頭。

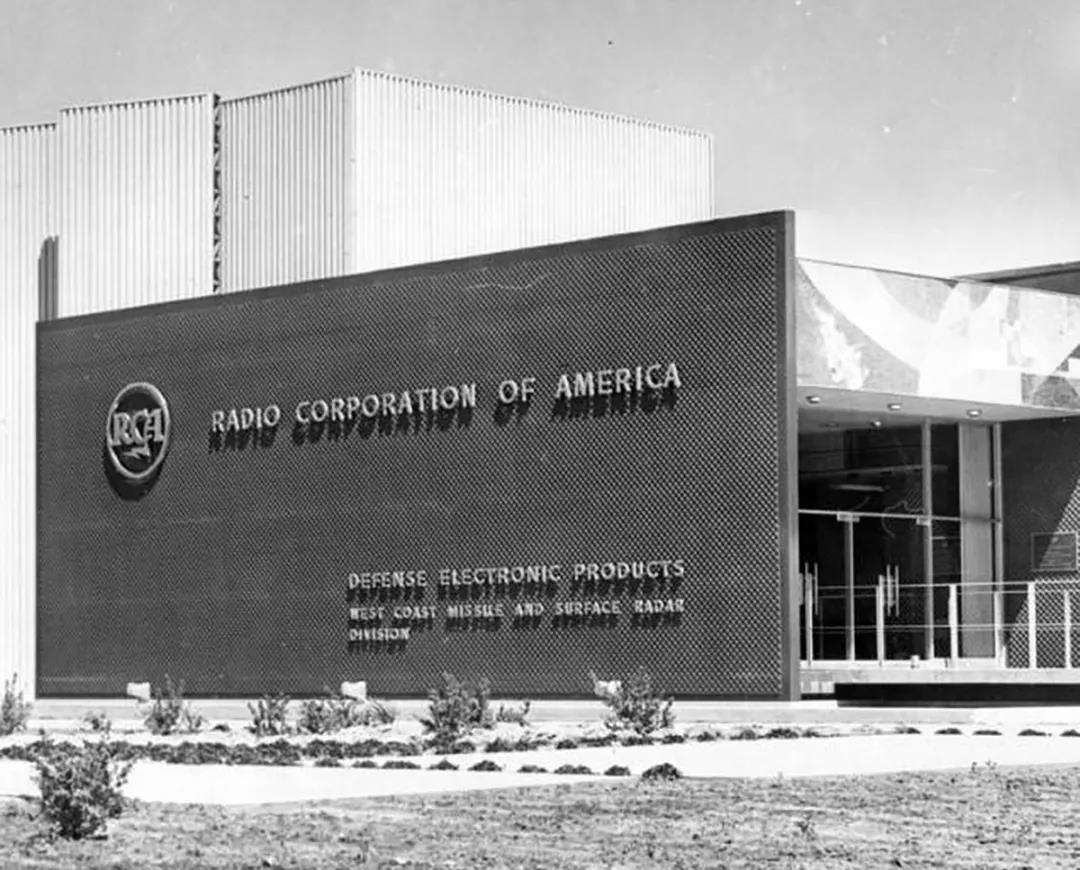

RCA 聽得多，不過相信好多朋友都不知道其實是以美國無線電公司（Radio Corporation of America）的縮寫來命名。
由于 RCA 其中一種常見的插頭是這樣一片片金屬圍住中間的接點，形態似蓮花，所以也俗稱蓮花頭。
多聲道、視訊，甚至數碼都采用
RCA線材及端子除了傳送兩聲道音訊之外，也會用作連接多聲道器材，例如傳統的A/V前后級擴音機之間就會用到RCA Audio連接，而端子以往也會有常用的顏色標示方便大家辨認和接駁。例如中置是綠色、左后置是藍牙、右后置是灰色、超低音是紫色等等。而畫面的模擬訊號，例如 Composite Video、色差等等其實都是用到同樣的端子，在接駁容易混淆，所以就有上述各種顏色標示。此外，甚至連傳送數碼訊號的同軸也是采用 RCA 插頭，不過線材阻抗就稍有不同，就不可以亂用了。

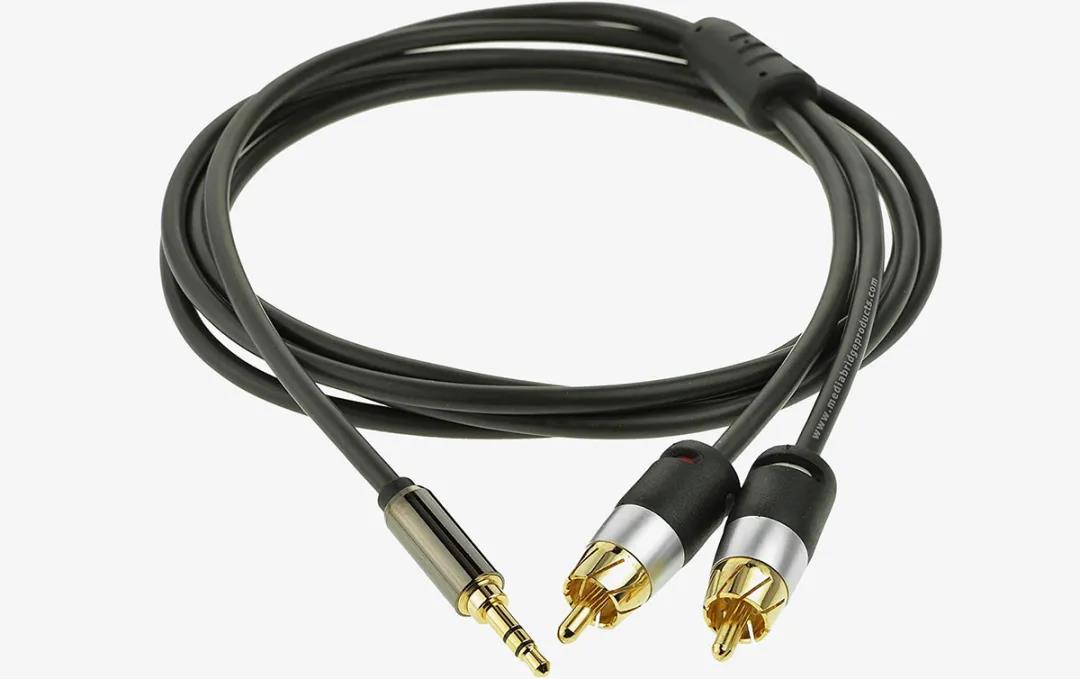

3.5mm audio 轉 RCA Audio 也是常見的模擬音訊轉接方式。

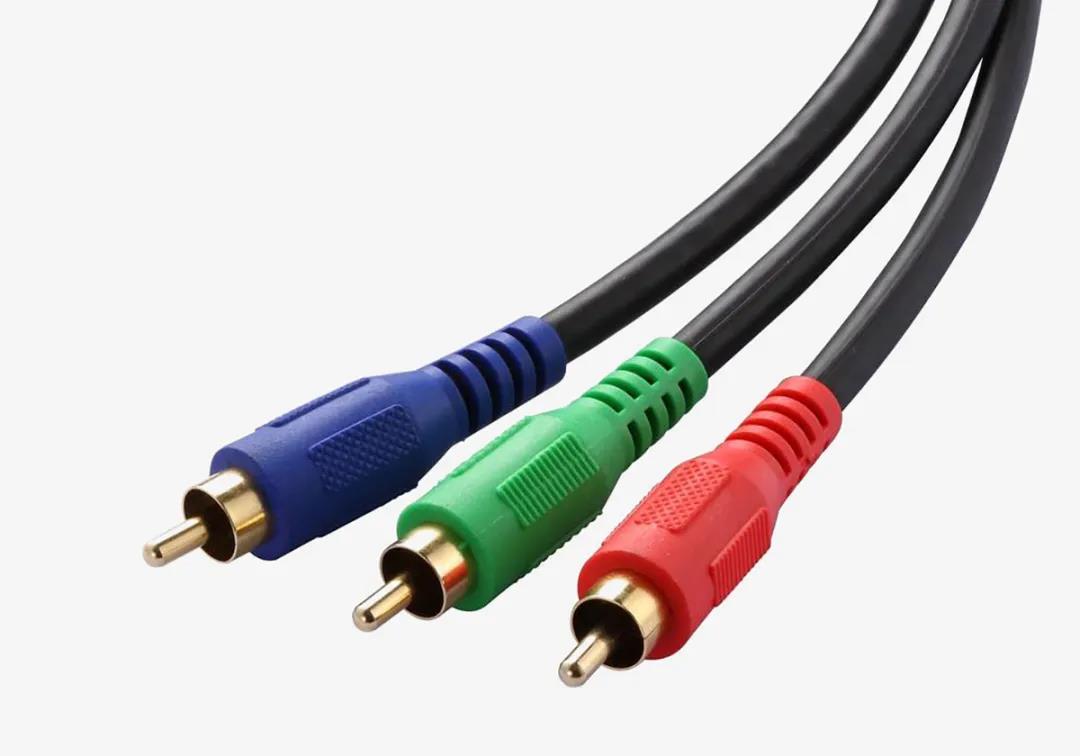

色差端子用到的也是 RCA 插頭和線材，不過就會以紅、綠、藍色標示。

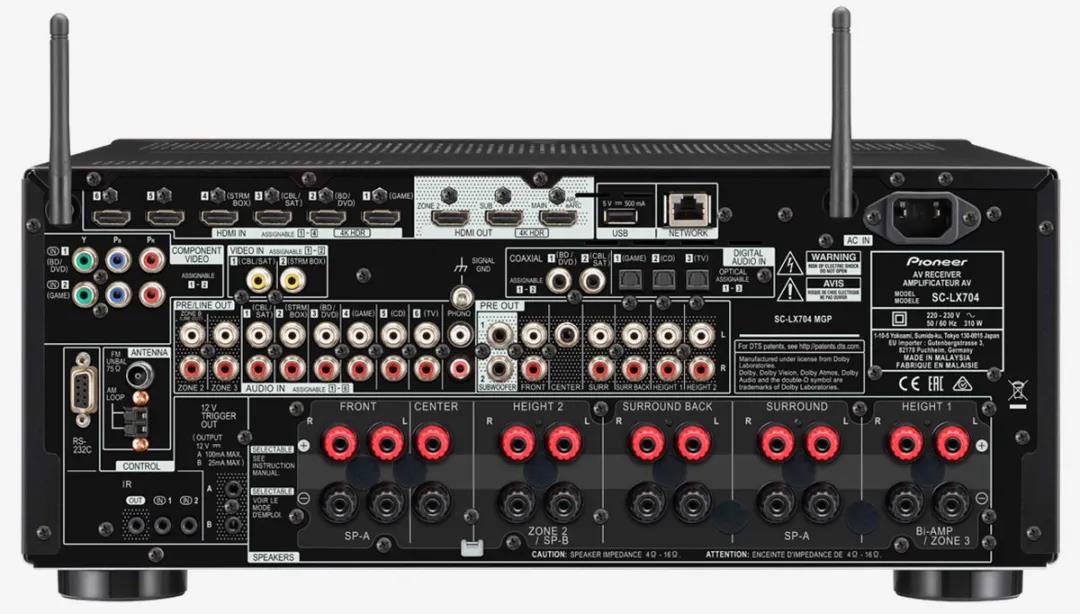

新一代 A/V 擴音機即使有多聲道 RCA 模擬輸出，通常也只以紅、白標示，連紫色表示RCA 超低音的做法也不太常見了。
文章轉載自：https://www.spill.hk/glossary/rca-audio/
