本系統設計模板介紹了具有較小傾斜座位的小型表演場所的傳統揚聲器系統的設計。
此類場地通常不會具有困難的聲學問題，不論點聲源或線聲源系統，都能得到較好的結果。在這種情況下，IV6模塊化垂直陣列提供了從柔和、清晰的演講到高沖擊力的音樂的廣泛應用�？烧{(diào)節的指向性使您有機會根據空間的形狀調整覆蓋范圍，從而最大程度地提高聽眾的體驗并在所 有聲壓級下保持音樂清晰。
系統設計

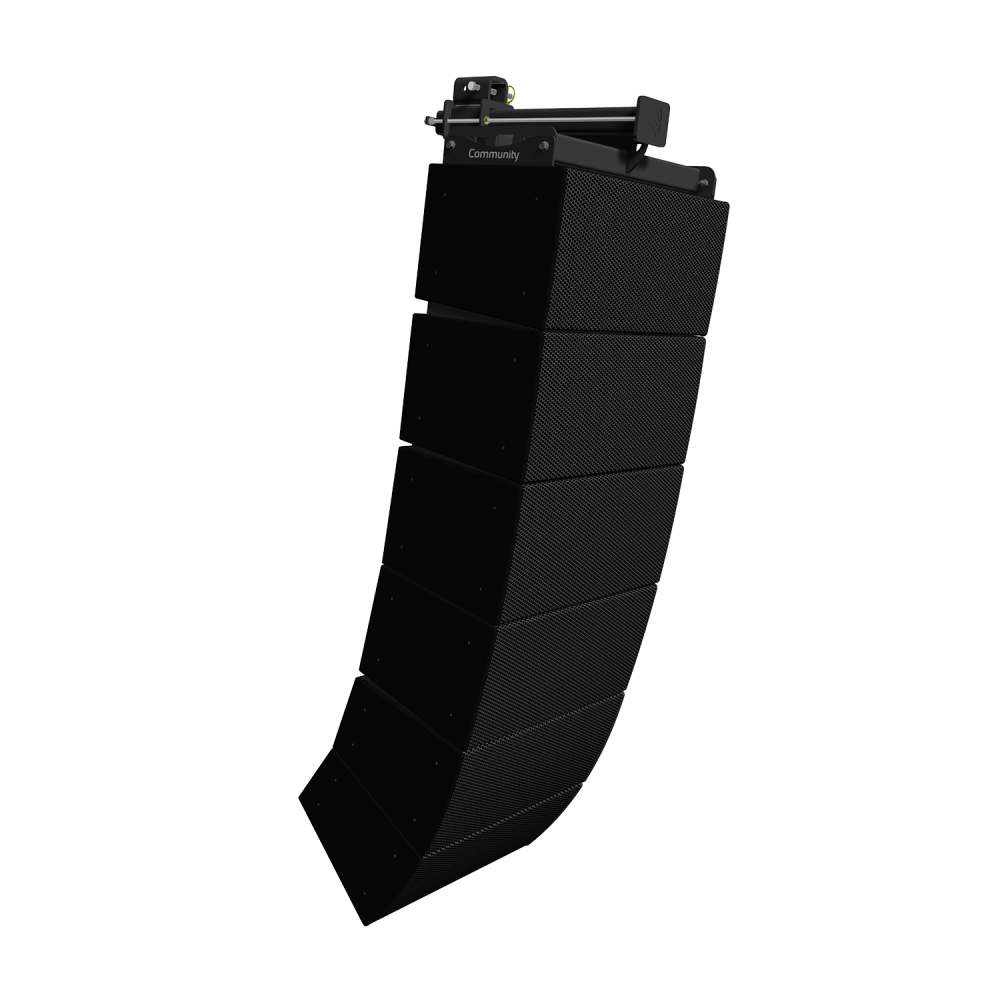

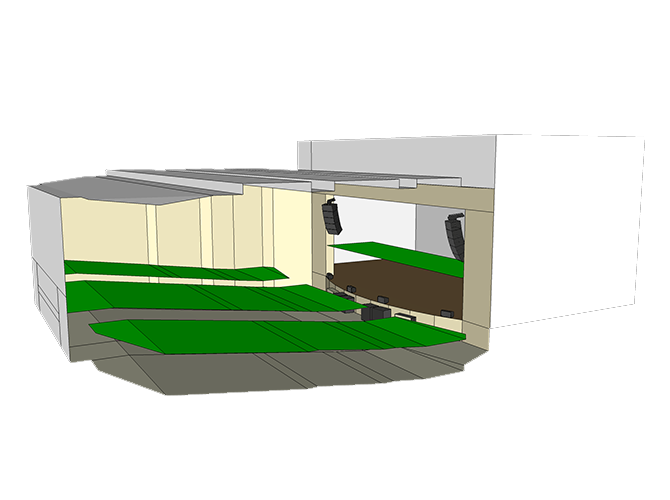

兩個鏡像的IV6短陣列(從上到下遞增曲率)覆蓋整個空間，通過使用EASE®Focus 3中的無源聲學優化工具提供均勻的聲壓級覆蓋。每個陣列將包括4x1122/05和1x1122/15型號。IV6-1122/15作為前補聲覆蓋舞臺附近的觀眾。
為了在空間中提供額 外的低音覆蓋，兩組低音揚聲器“背靠背”地放置在臺前兩側，以最大限度地提高輸出，同時為前排的觀眾保留過道空間。將兩種角度的IV6陣列揚聲器組合在一起，既能覆蓋近處高度較低的座位，也能覆蓋遠處高度較高的座位。

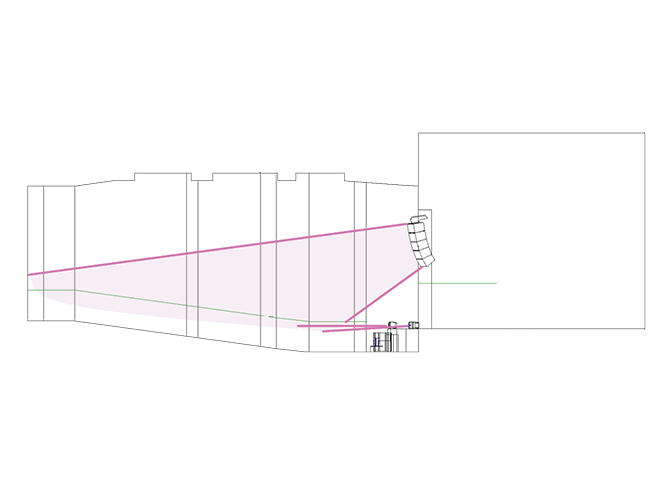

上部緊密排列的5度模塊將聲音聚焦到后排區域，而底部的15度模塊將覆蓋范圍向下延伸到非�？拷枧_(tái)的前排區域。每只揚聲器中的無源聲學優化模塊進一步平滑了覆蓋的均勻性。
為了向所有觀眾提供均勻的低頻覆蓋，超低揚聲器陣列使用略有不同的延時和低通設置，以防止縮小低頻覆蓋范圍。這種方法可以作為設計策略，適用于具有寬闊的舞臺，并且需要多個超低揚聲器(以獲得更高的輸出)的場地。
設備清單
以下是本設計中使用的Community設備列表：
2組 IV6 垂直線陣列
型號：Community IV6-1122/05 IV6 模塊化垂直線陣列 :
數量：8
特征：12英寸 2分頻, 標稱角度 (H x V) 1122/05 – 120° x 5° (主線陣 L/R)
型號：Community IV6-1122/15 IV6 模塊化垂直線陣列
數量：2
特征：12英寸 2分頻, 標稱角度(H x V) 1122/15 – 120° x 15° (主線陣 L/R)
型號：Community IC6-1082/26高輸出 8英寸2分頻固定安裝揚聲器
數量：4
頻率響應：52 Hz - 19.5 kHz
指向角度(H x V)：/26 - 120° x 60°; /96 - 90° x 60°
型號：Community IV6-118S IV6 模塊化垂直線陣列
數量：4
特性：?jiǎn)?18英寸超低揚聲器
頻率響應：37 Hz - 132 Hz
靈敏度 (1W/1m): 102 dB
型號：Community ALC-3202D帶控制功能的揚聲器功放
數量：2
說明：2 x 3200W，DSP + Dante (IV6-1122/IV6-118S)
型號：Community ALC-404D帶控制功能的揚聲器功放
數量：1
說明：4 x 400W ，DSP + Dante(IC6-1082/26)
帶控制功能的揚聲器功放
Biamp旗下的Community帶控制功能的揚聲器功放(ALC)系列是此應用的推薦放大器。它提供了廠家優化的DSP處理、保護性限制和功率放大功能，以及信號路由、區域切換和遠程監控，幾乎適用于任何 Community揚聲器應用。
標準以太網通信協議可實現快速系統設計、系統控制和遠程系統監控。在靜態或故障轉移/備份配置中，每個型號中包含的 模擬和Dante®輸入均可按通道分配，從而支持快速輕松地集成到任何新系統或現有系統中。
Community授權的揚聲器預置包括均衡、高通濾波器和為每個型號量身定做的多級限制器，確保在每種應用中提供一致的 音質和全面的揚聲器保護。
此外，每個Community揚聲器預置包括揚聲器功率和阻抗信息，從而允許系統配置軟件顯示多個并行有線揚聲器的總功率和阻抗，從而進一步減少將整個揚聲器系統與適當?shù)腁LC型號和輸出通道配置相匹配所需的時間和精力。
通過ArmoníAplus®系統管理器軟件實現深度控制和監控。
|
