該系統設計模板描述了常見的學校足球場的三種揚聲器設計：
方案1使用安裝在燈桿上的揚聲器僅覆蓋座位區；
方案2在方案1的基礎上增加揚聲器，以覆蓋場地區域；
方案3使用安裝在記分板上的揚聲器覆蓋場地和座位區。

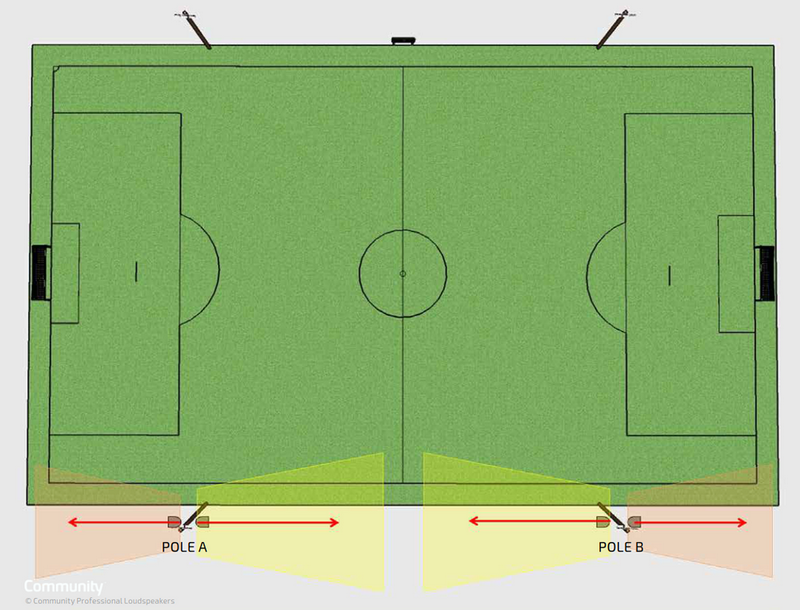

設計方案1：邊線燈桿安裝
在這個設計場景中，揚聲器安裝在離地面50英尺的電線桿上，燈桿之間相距約180英尺。每個揚聲器的目標都是大幅向下聚焦到一個單獨的區域，以最大限度地減少覆蓋重疊�？梢允堑孛孀�，也可以是小型看臺。
替代式覆蓋 (2-3個揚聲器-未顯示)：如果安裝高度必須較低且無法向下覆蓋，請在“燈桿B”上使用一個揚聲器用于延遲補聲，并將其對準遠離“燈桿A”的位置。或者，在“燈桿”上使用較大的型號來解決整個“燈桿B”區域的問題(“燈桿B”上沒有揚聲器)。
設備清單
以下是本設計中使用的揚聲器和放大器設備列表：
方案 A
良好的語音清晰度和音樂性。

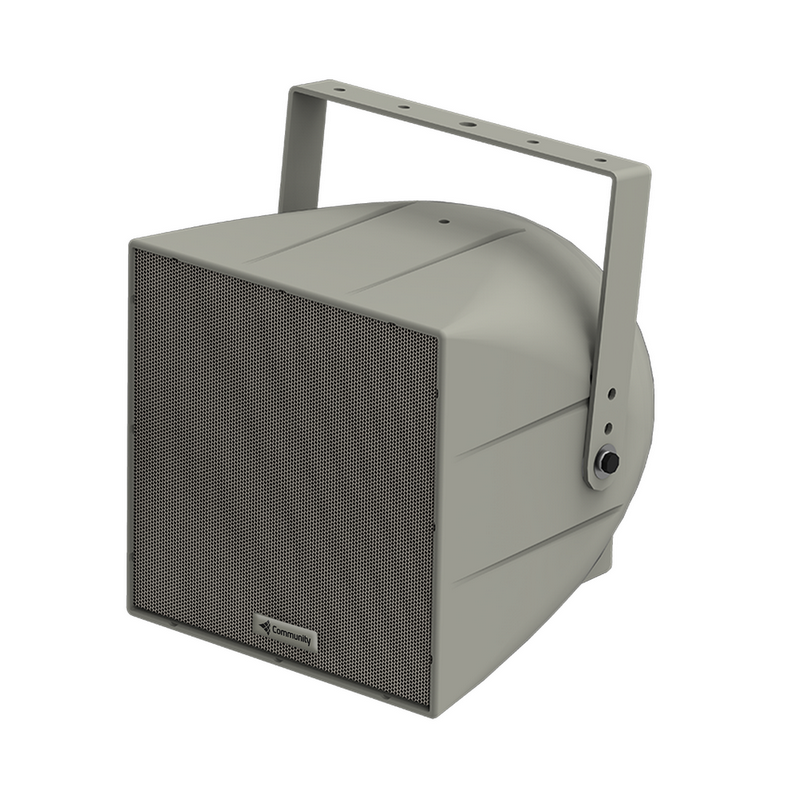

Community R.25-94Z *4
» 緊湊型2分頻號筒全頻揚聲器
» 100 Hz – 16 kHz
» (H x V): 90° x 40°
Community ALC-404D *1
» 控制型揚聲器功率放大器
» 4通道x 400W + DSP和Dante
方案 B
出色的音樂性和出色的語音清晰度。

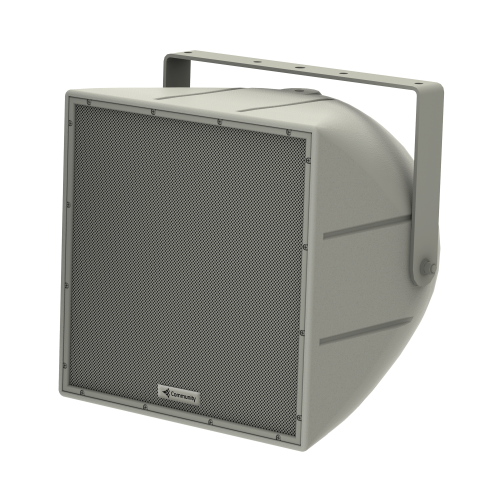

Community R.35-3896 *4
» 8英寸超緊湊3軸3分頻號筒負載揚聲器
» 80 Hz - 16 kHz
» (H x V): 90° x 60°
» 功率：200W, 100W, 50W, 25W (@70V only)
Community ALC-404D *1
» 控制型揚聲器功率放大器
» 4通道x 400W + DSP和Dante
方案 C
非常好的音樂性，增強的低頻下潛和出色的聲音清晰度。

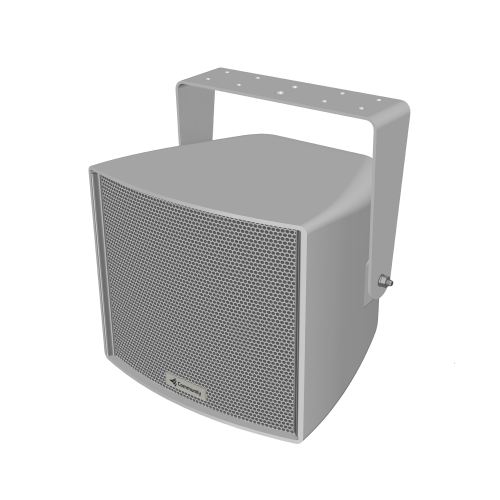

Community R.5-66Z *4
» 緊湊型2分頻號筒負載全頻揚聲器
» 85 Hz – 16 kHz
» (H x V): 66 (60° x 60°), 94 (90° x 40°),99 (90° x 90°)
Community ALC-404D *1
» 控制型揚聲器功率放大器
» 4通道x 400W + DSP和Dante
