如果沒有擺放在正確的位置，也沒有調整到正確的指向，就算世界上最好的揚聲器也無法獲得好的聲音效果。影院的揚聲器系統最重要的目標是要為這個空間內的觀眾提供品質最好的聲音。對于每個座位的聲音體驗如：音量的大小，對白的清晰度和頻率響應等都應該是相同的。非常完美的理想化效果是幾乎不可能達到的，但還是應該對熒幕通道揚聲器的擺放位置和指向這樣的細節多加關注才能無限接近完美的效果。
不正確的安裝位置是造成熒幕通道揚聲器出現前后音量不一致（比如前排太大聲，后排又太小聲）最常見的原因。不正確的指向則會讓過多的聲波傳遞到反射面上（如墻面等）同時造成很多座位的全頻覆蓋下降，結果就是對白的清晰度受到影響。雖然有些極端位置（如第一排最邊上的位置）很有挑戰性，但是觀眾席中的絕大部分位置是可以擁有完美的覆蓋的。
熒幕通道揚聲器應如何擺放
揚聲器的正面不應該離熒幕的背面太遠。超過15cm就會造成反射以及高頻過度的變薄。此時高頻聲波會被熒幕反彈，然后再被后面的墻反彈回前面觀眾席，這樣就會影響到對白的清晰度。所以給熒幕后面的墻做吸音處理是非常重要的，最佳的方案是將揚聲器安裝在做了整體吸音處理的墻面前。如果沒辦法給整面墻裝上吸音材料，能安裝一部分也比完全沒有要強很多。
揚聲器的高度取決于熒幕的尺寸和安裝位置，DCS 3通道和4通道揚聲器的正確高度為：以中高頻號角的中間為參考點，位于熒幕高度的5/8位置（如下圖）。對于正常寬度的熒幕來說，通常建議將1.85:1的畫面和2.35:1的畫面高度調整為上下的留白相同。同時匹配1.85:1畫面時揚聲器的位置稍微低些，匹配2.35:1畫面時稍微高些，還要一直注意左右揚聲器不會被面前的材料影響它們的聲音。
垂直指向

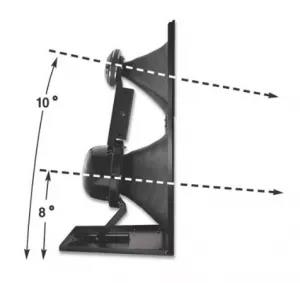

QSC的揚聲器單元內置了一定的角度來減少外部的傾斜，使得號角的前部可以盡量的與熒幕保持平行。這極大的減少了熒幕背部會產生的聲波反射。

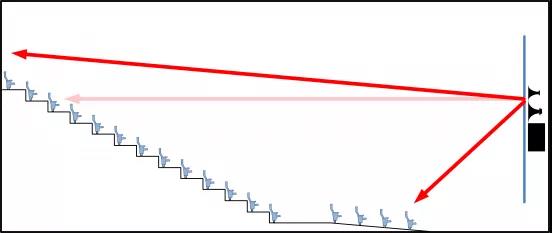

QSC 3通道和4通道熒幕通道揚聲器的垂直覆蓋角度為50度，上20度到下30度。一般來說前幾排座位只要不是離熒幕太近都會在覆蓋范圍內。
在調整指向號角時記得將這10度的內置傾斜角列入計算中，很多情況下當揚聲器處于正確的高度時，垂直方向的傾斜需要達到最小化甚至沒有。特別是對于座位落差較大或地板比較傾斜的影廳，通常需要注意調整角度。

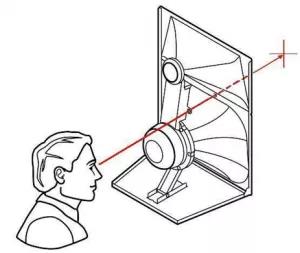

QSC熒幕通道裝備了自家的CineSight技術，這使得揚聲器的指向調整變得非常簡單，甚至可以在熒幕安裝完成后進行調整，不需要移動驅動器就可以進行揚聲器指向的調整。
如果熒幕已經安裝完畢，將房間燈光調暗然后放一個手電筒在房間里指向需要瞄準的位置（對于一個標準影廳，這個點通常位于最后幾排座位中，某排的中間位置）。燈光的位置要能夠通過熒幕上的小孔看到，然后用CineSight通過手電筒去瞄準揚聲器號角。
重要提示
1、隨時注意確認號角安裝支架和調整螺絲都已擰緊不會搖擺，以防因?yàn)檎饎?dòng)而使得調好的指向又發生變化。
2、如果你對很多個影廳中某個影廳的指向設置非常滿意，你可以通過電影號角上的角度標尺和調整裝置來復制這個指向給其他影廳。
CineSight的指向軸正垂直于號角的開口，由于號角內置的下傾角度，對于大部分影廳來說，當CineSight的指向點位于最后幾排座位時，指向剛好正確。值得注意的是，需要通過播放粉紅噪音來檢測前排的覆蓋情況以及高頻的量是否過大，如果過大需要適當?shù)膶⒔嵌日{(diào)低些。同時還要檢測最后一排的高頻覆蓋情況，特別是在階梯式的房間。
3、如果你是使用的CAD來畫設計圖，你可以用+20度和-30度的模擬覆蓋角來大致檢測是否需要調整，同時可以用來計算大致的調整角度。這樣可以大大的減少現場的調試時間。

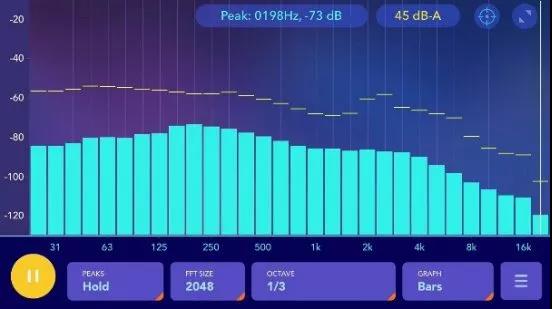

4、手機上有很多免費的實時分析軟件，如果你不是在做校準，手機app可以在你播放粉紅噪音的情況下移動于房間內不同位置時很方便的幫你顯示出覆蓋情況。聲壓級探測尺功能可以讓你快速的得出前排到后排的音量，而RTA檢測功能在出現高頻翻滾的情況時可以準確的顯示出來。
水平方向的指向
號角的水平指向也稱為“panning”，豎直方向稱為“tilt”，所以Pan and Tilt支架指的是可以同時調整水平和豎直方向的支架。大多數情況下中間通道處于房間的正中間，也不需要水平方向的調整，所以Pan值為0，如果是不常見的不規則形房間，則需要對中間通道進行調整。

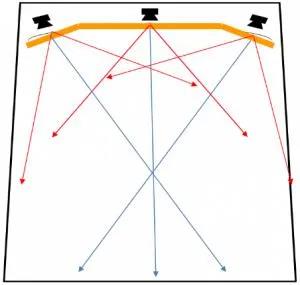

QSC 3通道或4通道熒幕通道揚聲器的覆蓋角為90度。只要前排離熒幕不是太近，前排一般都在覆蓋范圍內。對于較長的影廳，將揚聲器指向最后一排的中間一般是個不錯的選擇。
而對于比較寬的影廳，左右兩邊揚聲器的指向應朝房間的對角移動一些。
結語
在完成所有的指向調整后，還應在開啟粉紅噪音的情況下從第一排到最后一排走一遍，并聽一下有沒有高頻的衰減。你可能還需要做些微小的調整來保證所有的座位都得到了均衡的覆蓋。正如提示4所說的，手機上的RTA軟件對于檢測高頻的覆蓋情況非常有幫助。在確定EQ和音量的設定前一定要先完成指向的調整。
在你調試幾次之后，這個過程將會變得簡單和快速的多。要記得相似的房間可以利用相似的pan和tilt的值來設置指向。將指向和安裝位置調整正確是得到好的聲音效果至關重要的第一步，而在當你選擇QSC 熒幕通道揚聲器后，這些很容易就能做到！
