這是我們關于小型影廳的第三篇也是最后一篇文章。我們將會專注于Q-SYS以及如何使用它來打造多影廳系統，特別是以電影放映為基礎的商業化多媒體室的應用。
跟之前一樣，我們在本文中主要專注于10米左右長度大小的房間。同時預設使用的是放映機和穿孔熒幕，雖然我們可以支持LED熒幕，不過LED方案留到之后的文章再說。

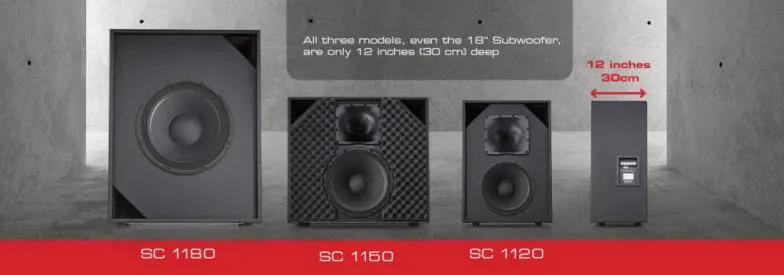

再來啰嗦一次，QSC小型影廳揚聲器系統的厚度都是一樣的。所有熒幕通道型號以及18寸低頻揚聲器都只有30cm厚。
在本篇文章中，我們假設系統都使用了和第二篇里相同的揚聲器解決方案：SC 1120和SC 1150熒幕通道揚聲器以及SB 1180低頻揚聲器。但是對于音頻的處理和控制，我們將會使用Q-SYS系統。剩下的產品關鍵指標則都取決于播放內容以及音視頻功能和控制需求。在我們開始介紹產品選擇之前，先來了解一下影廳的目標和功能。
要時刻記住Q-SYS遠不止是一臺電影處理器，也不是只能用于大型豪華影廳。這取決于你想達到什么樣的效果，Q-SYS提供了很多應用和功能來打造性價比遠超友商的解決方案，對于小型影廳也是如此。如果你希望等到比D-Cinema更高一級的系統，并且能靈活的應對如：電影、會議、電競等多種場景，那么Q-SYS是最好的選擇。

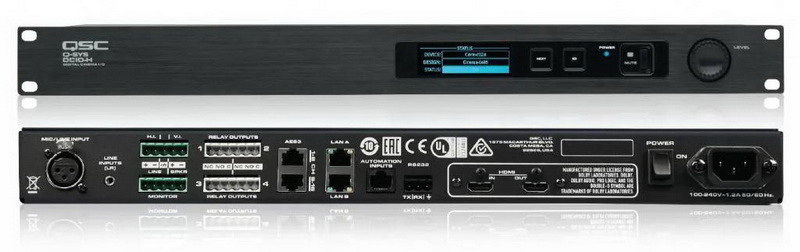

由于影廳需要連接衛星接收器，藍光播放器，或者電腦等，因此需要有HDMI接口。系統設計中應包含DCIO-H，DCIO-H提供了HDMI的“橋接”功能。HDMI中的音頻會分配給Q-SYS進行下一步的處理，而視頻部分則會通過HDMI傳輸給放映機。DTS和Dolby格式的環繞聲（Dolby Digital Plus™，Dolby® Surround 7.1和 DTS-HD®）會由DCIO-H來進行解碼，而矩陣式環繞聲則由Q-SY進行解碼。如果需要更多的HDMI接口，Q-SYS可以切換大部分的第三方HDMI輸入源。
為了支持DCI認證的服務器和放映機，DCIO-H配有一個16通道的AES數字音頻輸入口，因此可以輕松的通過一對RJ-45接頭來連接如Doremi，GDC，Dolby和Barco等主流的D-Cinema服務器。
DCIO-H還提供了無源或有源放映室監聽揚聲器以及助聽系統（如QSC UPC紅外線面板）提供了音頻輸出口，還搭配有耳機，字幕器等一系列的配件。一個麥克風XLR接口和一個mini-jack接口完善了輸入端的種類。配備了4個繼電器來控制例如調光器，幕簾系統等的外部設備，這些都可通過使用Q-SYS控制界面和腳本來進行控制。接口還包括GPI自動輸入接口和RS-232系列接口。
音頻通過以太網傳輸給DPA-Q功放，Q-SYS Q-LAND協議支持在1G以上帶寬的以太網下傳輸所有的音頻和控制信息。網絡化的連接方式簡化了功放的連接和信號的傳輸，一臺DPA 4K8Q 8通道功放可以驅動一整個7.1系統。DPA-Q功放還提供了麥克風模擬音頻輸入接口和GPIO接口來滿足更多需求。如果你對混合器有自動混合的需求，你可以使用功放上的這些接口來在Q-SYS中制作自己想要的音視頻混合器，而不需要額外的硬件。
Q-SYS內置了多種不同的處理選項，可以每個房間配置一臺Core 110c，而更經濟的做法是用一臺Core 510c來連接多個房間。這也取決于項目設計的大小，一臺Core 510c最多可以支持8個房間。如果你對多個房間使用一臺服務器的穩定性有擔憂，Q-SYS則支持冗余處理器和網絡備份，并在出現故障時可以自動切換。那么控制效果如何呢？你可以通過Q-SYS來控制影廳中從服務器到放映機，燈光，標志牌等幾乎所有的電子設備。還很方便的就可以制作個性化的用戶控制界面，并將界面使用到iPad或QSC的觸屏控制器上來方便的對整個系統進行控制。
還有一個不論影廳大小都很重要的關鍵點是要保證聲音和燈光都達到標準值。因此LSS 200是個很關鍵的工具。LSS 200 燈光，聲音感應器是一個PoE設備，可以很方便的連接到自動化網絡中。將它安裝于房間中可以測量放映機的光亮度和色彩度，以及揚聲器的聲音級，甚至可以讀取房間的溫度。將LSS 200添加到Q-SYS系統中即可輕松的保證品質。
Q-SYS的功能可以不斷擴展
QSC NV-32-H是一個可以由Q-SYS控制的網絡化視頻設備。NV-32-H可以在編碼模式下將HDMI視頻傳輸?shù)骄W(wǎng)絡中，也可以在解碼模式下接收視頻內容并通過HDMI接口傳輸?shù)奖镜氐娘@示器中。它還可以做為一個帶3個輸入口的HDMI切換器使用。如果你需要你的影廳具備商務會議的用途，NV-32-H是一個理想的選擇。例如：演講人講臺可以配備一臺NV-32-H來讀取電腦上要播放給聽眾的內容，并傳輸?shù)脚c放映機相連接的第二臺NV-32-H。而與放映機相連的NV-32-H也可以作為一臺有3個輸入接口的HDMI接收器來使用，用于連接藍光播放器，或衛星接收器等各種不同的播放源。
QSC提供了一系列完整的控制和音頻產品來滿足各種需求。如果你需要給大堂，酒吧，餐廳，游戲室配上背景音樂和廣播系統，QSC也能滿足。因為控制和處理部分已經存在于Q-SYS系統中，你只需要配上功放，然后在QSC一系列揚聲器中選好適合的表面安裝和天花板安裝揚聲器并把它們與系統進行連接就可以開始工作了。大多數情況下，一臺Core處理器便足以應付多種場景或整個影院的應用。
QSC影院應用工程師們很樂于幫助客戶找到最理想的系統設置。首先工程師們需要知道房間的詳細信息，性能要求，以及是否有其他設備需要集成到系統中。他們會在這些基礎上找到能滿足你所有音頻和控制要求的系統。
