揚聲器的指向性是指在頻率固定時，通過聲中心的指定平面內揚聲器響應作為發射聲波方向的函數。
在一定的頻帶下，離聲源某一固定距離上，測量聲源輻射的聲壓級時，常發現在聲源不同方向上聲壓級不同 ，這種變化一般在極坐標圖上用聲壓級-輻射角特性曲線來表示，稱此曲線為指向性曲線。通過觀測指向性曲線，可了解不同方向與0°方向時聲壓級變化的規律。
研究表明，揚聲器的指向性與聲音頻率有關。一般300Hz以下的低音頻沒有明顯的指向性，高頻信號的指向性較明顯，頻率超過8kHz以后，聲壓將形成一束，指向性十分尖銳。
揚聲器的指向性對于整個音響系統來說，非常重要，直接關系到實際使用中揚聲器的配置、擺放和調試。
傳統的方向性測量是在消聲室中進行的，室內的各邊界用楔形狀的吸聲材料覆蓋以減少室內反射，從而達到一個大致的自由場條件。
但是這種傳統方法有諸多的缺點：
1、需要一個專業消聲室，同時消聲室尺寸必須足夠大，能夠滿足揚聲器在遠場條件下進行測量。
2、低頻吸聲不夠，普通消聲室往往在100Hz以下測得的響應數據不可信。
3、對于大型揚聲器系統來說，滿足遠場的第一個條件就是測試距離要大于揚聲器系統的尺寸。而溫濕度在傳播路徑上的變化會影響相位響應，使得最后的方向性不準，舉個栗子：5m測試距離時，2℃的溫度偏差在5kHz處產生90°的相位誤差。
4、要得到3D數據，要讓揚聲器在多個軸上轉動，對于重型揚聲器來說不能保證其定位精度。
5、要得到1°角分辨率的數據往往不現實，一般都高于2°， 且需要假設一個或兩個平面是對稱的以減少測量時間。

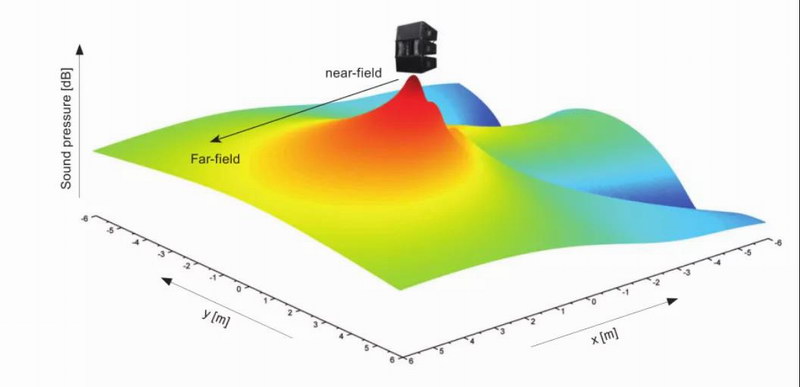

帕格索斯音響采用德國KLIPPEL公司開發的近場掃描儀系統NFS（near field scanner），利用聲場全息技術（近場測量– 多極子擴展 – 聲場外推）確定掃描面外3D空間中任一點處的輻射聲場。
其優點：
1、不需要消聲室，普通房間就可以測試。
2、近場測量信噪比高，降低環境噪聲的影響，減少喇叭需高聲壓時產生的非線性失真。
3、避免遠場測量中空氣衍射造成的相位誤差。
4、測量過程中，只移動麥克風，揚聲器不用動，因此可測量大型/重型揚聲器。
5、利用場分離技術分離出直達聲，排除房間模式在低頻的影響，低頻數據可信。
6、角分辨率與測量點無關，提供高角度分辨率（<1°）。
7、相同精度情況下，只需要傳統方法10%至20%的測試時間。
—設備主體—

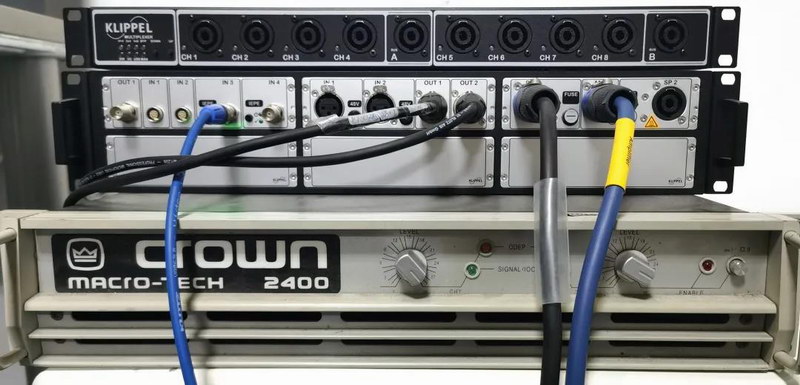

—測試主機—

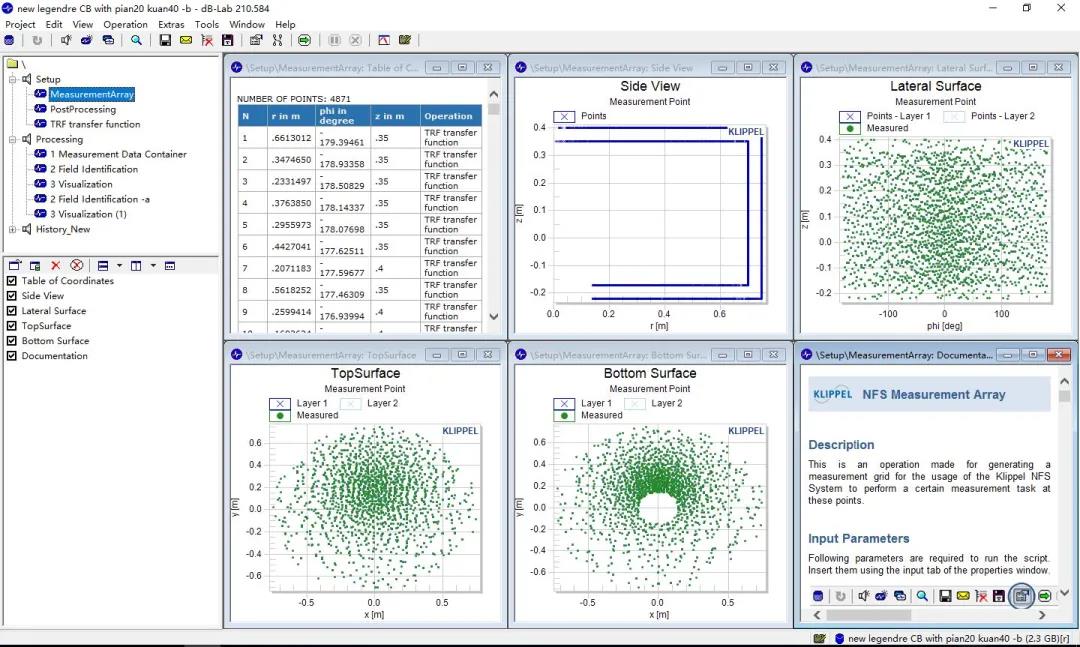

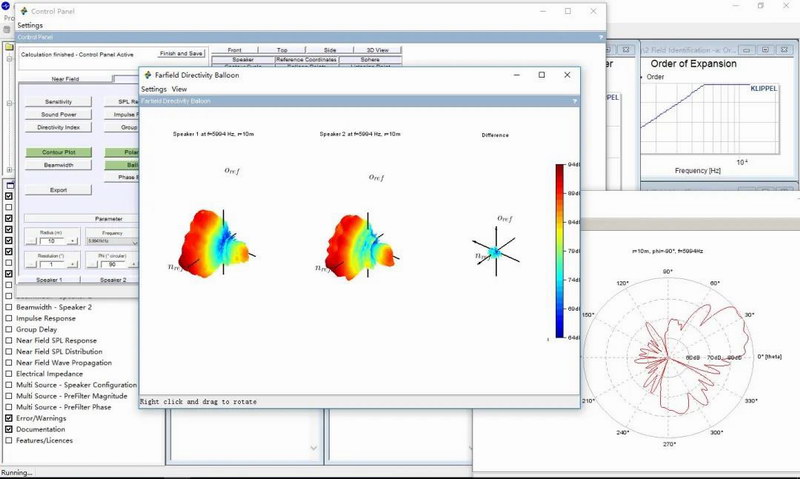

—測試操作過程及數據界面顯示—
KLIPPEL NFS實際工作視頻

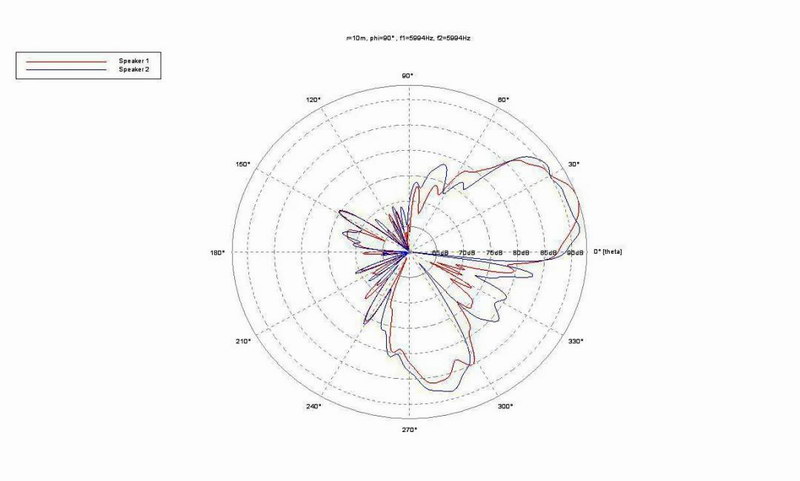

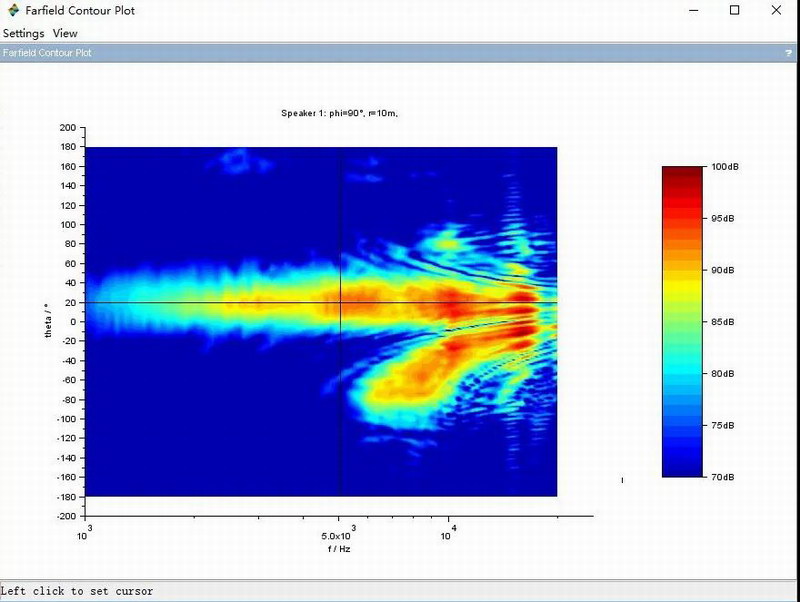

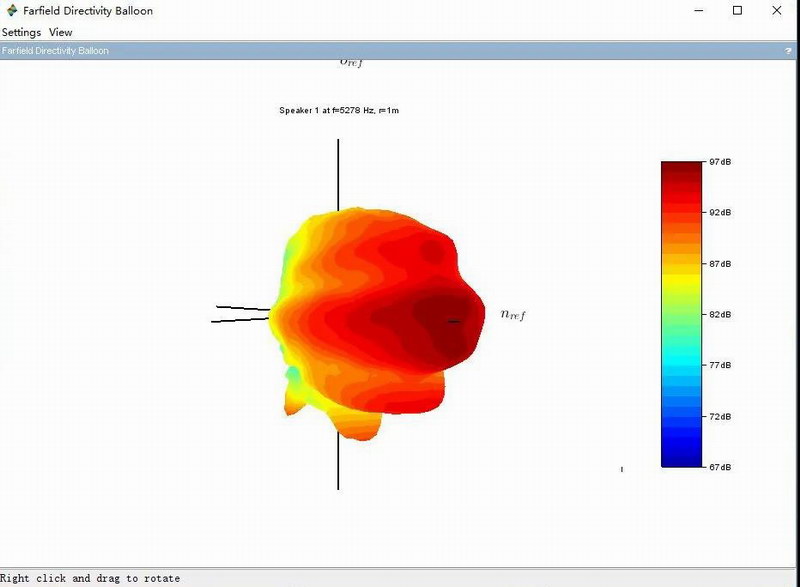

KLIPPEL NFS在圍繞揚聲器周圍測試了數千個點的數據后，可以得出指向性的各種示意圖。
同時可以導出EASE文件，方便進行工程安裝的聲場仿真。
測試流程專業快捷，3D數據輸出全面，給專業音響研發工程師提供了更多發揮空間—
帕格索斯音箱經過KLIPPEL NFS的測試和仿真優化設計，使其全系列音箱的指向性得到良好的控制。

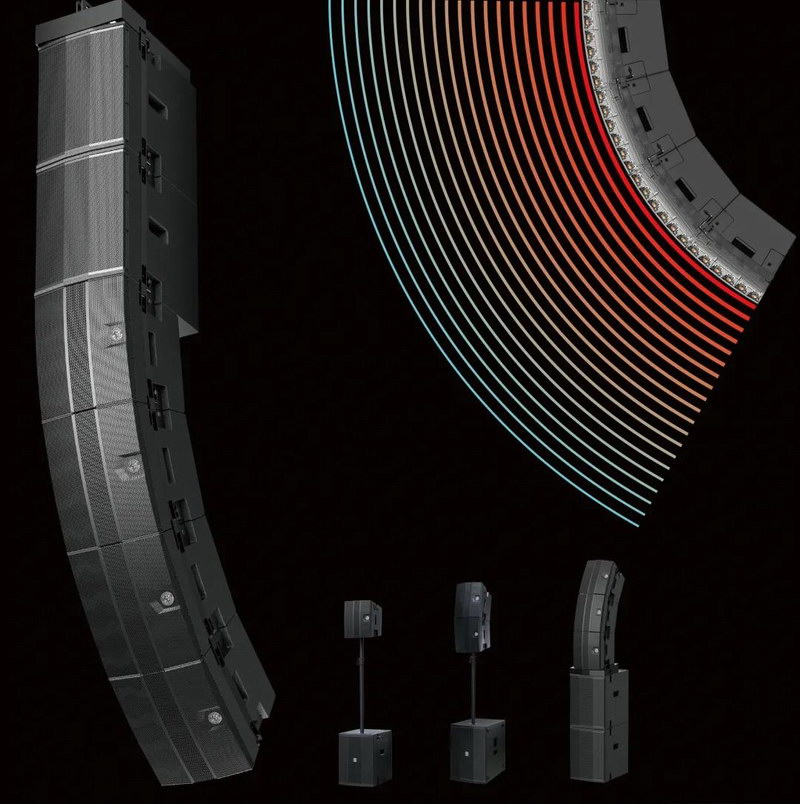

例如PEGASUS D6F陣列全頻音箱，
D6F陣列音箱是在此技術基礎上采用恒定指向設計，也就是說，在音箱的覆蓋范圍內擁有一致的頻率響應，有效避免偏軸的梳狀濾波，最后達到聽感一致的效果。
D6陣列音響恒定指向設計示意圖
|
