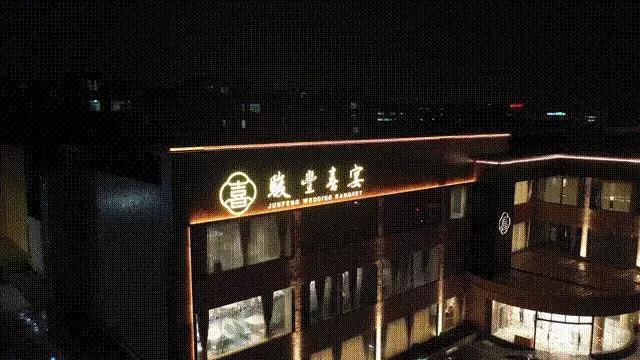

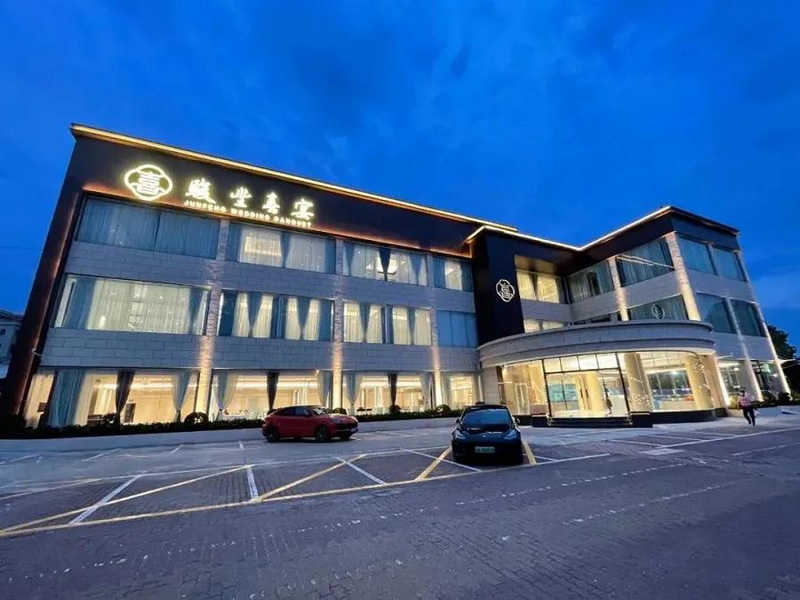

駿豐喜宴是廣州市駿豐餐飲管理公司旗下另一高端餐飲品牌;餐廳以傳統粵式海鮮出品為主題，港式點心為輔。酒樓裝修布局高尚雅致，典雅的宴客大廳與包房能容納 1600 人同時就餐。酒樓擁有一支專業的宴席制作團隊，可承接各種類型、規模的喜慶宴席服務，是宴席服務、商務接待的翹楚。本次擴聲系統入駐的是駿豐喜宴分店位于廣州市番禺區市橋丹山西環路，地理位置優越，周邊設施繁華便利。其環境高尚雅致裝修風格獨樹一幟。
系統概述
宴會廳，是指可以用于召開各類婚慶活動、公司聚餐、大型集會、演講、報告、新聞發布、產品展示、舉辦中小型文藝演出、舞會等活動的場所。通常面積較大，并且設有舞臺、活動座椅和獨立的控制室。它結合了現代化的專業音響設施、多媒體顯示設備、高清晰攝錄像技術、智能化集中控制、舞臺燈光照明等多種多樣的功能于一身，在近幾年的時間里得到了迅速的普及和應用，非常適合我國的國情需要。通常設立在大中型企事業單位、政府機關、展覽中心、商務酒店、會展中心等地。
本項目宴會廳，我們的設計原則根據其建筑特征等要素用合理的投資去營造一個規格較高的會議及休閑娛樂氛圍。本系統的設計就是提供滿足以上功能實現的活動環境。
系統功能
宴會廳具備專業的音響擴聲系統、先進的多媒體顯示系統、豐富的舞臺燈光照明系統以及智能化的集中控制系統，為召開婚慶活動、公司聚餐、大型集會、各類會議、學術報告、觀看電影、舉辦中小型文藝演出等活動提供卓越的音質效果、清晰的畫面顯示以及簡單便捷的集中控制。
在宴會廳的音響擴聲系統中，可以分為會議系統和擴聲系統兩部分。
宴會廳內的擴聲系統主要是為播放電影、文藝演出時提供優良的聲音效果。通常根據廳堂的面積大小、功能的需求來選擇十幾只乃至幾十只揚聲器進行擴聲。此外，系統中還應包括有線話筒、無線話筒、DVD機等音源設備，以及調音臺、數字音頻處理器、均衡器、效果器等控制、處理設備，根據宴會廳的功能需求適當增減。
從技術的角度上來看，宴會廳的系統在設計和施工上都有一定的復雜度，尤其對用戶方的使用也有一定的技術要求，這就需要一種技術來綜合管理不同功能的A/V設備使其相互協調的工作，這種技術就是智能化集中控制技術。它可以通過觸摸屏來操控?zé)艄�、音響、視頻顯示等設備，為宴會廳的使用提供更便利得操控方式。
設計依據
>《民用建筑電氣設計規范》JGJ/T16-92
>《高層民用建筑設計防火規范》GB50045-95
>《智能建筑設計規范》GB50045-95
>《工業企業通訊設計規范》GBJ42-81
>《工業企業通信接地設計規范》CBJ115-87
>《廳堂擴聲系統聲學特性指標》GQJ25-86
>《廳堂擴聲特性測量法》GB/T4959-1995
>《客觀評價廳堂語言可懂度的RASTI 法》6B/T14476-93
>《歌舞廳擴聲系統的聲學特性指標與測量方法》W0301-93
>《電氣裝置安裝工程施工及驗收規范》GBJ232-92
>GB50168-92《電氣裝置安裝工程電纜線路施工及驗收規范》
>GB50169-92《電氣裝置安裝工程接地裝器施工及驗收規范》
>GBJ303-88《建筑電氣安裝工程質量檢驗評定標準》
>GB/T50311-2000《建筑與建筑群綜合布線系統工程設計規范》
>GB/T50321-2000《建筑與建筑群綜合面線系統工程施工及驗收規范》
>GB/T50314-2000《智能建筑設計標準》
>GB50200-94《有線電視系統工程技木規范》
>GB50198-94《民用閉路監視電視系統工程技術規范》
>《ETA/TTA568商用建筑物電信布線標準》
>《EIA/TIA569電信通路和空間商用建筑標準》
>GBKJ-90《通信系統機房設計》
>提供的圖紙、設計技術要求
設計原則
1、先進型和靈活性原則
本方案的系統結構是先進的、開放的體系結構，同時考慮系統使用中的科學性。整個系統能體現當今會議技術的發展水平。在用戶可能的財政預算范圍內考慮率先采用國內行業已成熟的先進技術和產品，以適應不斷革新的趨勢，并于向更高水準的系統平臺升級。靈活性體現在對具有不同需求的用戶提供不同的服務。
2、實用性和可靠性原則
能夠最大限度的滿足實際工作的要求，把滿足用戶的業務管理作為第一要素進行考慮，采用集中管理控制的模式，在滿足功能需求的基礎上操作方便、維護簡單、管理簡便。從用戶實際需求出發，系統平臺作為整個信息交換基礎，必須可靠實用。采用的技術手段要求具有先進性，同時必須成熟。
盡量選用主流的工業產品以降低開發和應用過程中的風險，并且具有完整的文檔資料和相對便宜的價格。優選實力雄厚的先進廠商的名牌產品，以求長遠的容戶服務支持。
3、開放性和擴展性原則
系統具有可擴展性，兼容流行技術趨勢，易于和現有網絡系統和Internet連接�；A(chǔ)結構能夠與多種數據通信媒介接口，支持多煤體技術，以適應未來技術的發展，不斷提供增值服務。為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例最大的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。
4、經濟性和易維護性原則
在保證系統先進、可靠和高性能價格比的前提下，通過優化設計達到最經濟性的目標。
系統要求具有良好的用戶界面和管理接口，采用簡單、直觀的操作手段和面向目標的管理技術，掩蓋軟硬件的復雜性，為普通用戶和管理用戶提供方便性和靈活性。
5、系統設備選型原則
選用國內知名的設備，以及有雄厚實力和絕對優秀技術支持能力的廠家，以保證設計指標的實現和系統工作的可靠性。
設備基本上選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，以保證設備和系統的先進性、成熟性。
選用高度智能化、高技術含量的產品，建立開放式的系統架構，以標準化和模塊化為設計要求，既便于系統的管理和維護使用，又可保持系統較長時間的先進性。
設計方案
需求分析
在該酒店的智能化系統中，共計2間宴會廳；一樓宴會廳和二樓宴會廳，兩個宴會廳的面積大小也差不多。
二樓宴會廳的面積大概為42*25米1050平米，具有接待重要來賓、舉行大型宴會等娛樂功能；一樓宴會廳面積大概為30*18米540平米，具有接待重要來賓、舉行大型賓會等娛樂功能。
兩個宴會廳可以單獨同進舉行大型宴會等娛樂功能，如遇大型宴會活動也可以兩個宴會廳合并同一個宴會廳。
結合工程實踐和用戶的實際建設需求，我們針對上述宴會廳配置了擴聲音響系統。
下面我們逐一對宴會廳的使用功能定位進行了分析，結合弱電設計圖紙文件，為用戶提供滿足使用需求的設計。
系統設計綜述
宴會大廳是較為高檔的娛樂場所，作為宴會廳擴聲的音響系統設備一般以滿足顧客愜意輕松地娛樂目的為主，使節目或者晚會能精彩演出。
1）輸出功率要足夠、根據使用環境和實際使用方式，在設計中預備一部分動態功率。
以免設備因?yàn)殚L(zhǎng)時間工作而過載。
2）音響系統高音區明亮而不夸張、中頻圓潤同時富有質感、低音較松散而不渾濁是其基本要求；同時要求系統能夠盡可能地對聲音關化修飾并掩蔽人聲的缺陷。
擴聲系統方案設計的指導思想是：
》由于宴會廳主要用途是宴會，方案著重提高系統的語言清晰度和聲場均勻度，保證良好的人聲重放效果。
》配置合適的周邊器材，滿足小型演出和娛樂的用途采取的主要技術措施是：
》針對場館易出現的強反射聲導致聲音混濁，在設計時采用分區布置揚聲器方式。利用揚聲器系統的角度、高指向性特性（典型覆蓋角度30-60度），將主要直達聲直接投向觀眾區，以得到良好的直達聲與混合聲之比，并盡可能控制強反射聲，提高語言清晰度。
》針對每塊供聲區域的聲反射特性，采用適當?shù)墓β释苿?dòng)，可有效減少不良反射聲的干擾。》在宴會廳內使用多種揚聲器組合，通過不同揚聲器相互疊加和覆蓋，當享會廳內進行會議或活動時，聲音各頻度均能得到良好的體現，加大音樂的表現力。
》采用音箱矩陣器對調音臺輸出信號進行處理，有效地減少中間處理環節，降低系統信號的損耗和干擾。
》音頻信號的傳輸采用低電阻大電流直接饋送方式，所選音頻線材均為大截面無氧銅線，以保證傳輸音質信號的高保真度。
系統由以下設備構成：

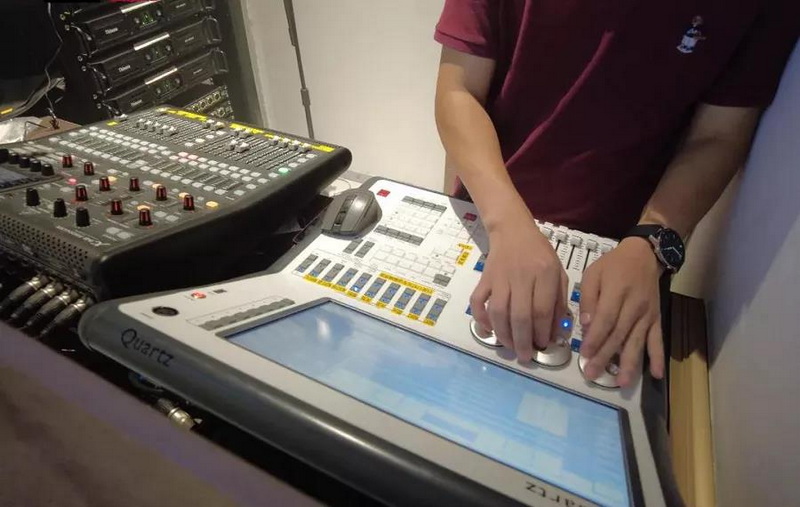

1臺調音臺、擴聲周邊設備、音源播放設備、話筒、監聽音響、電源時序器左右兩串線陣（8只線陣全頻音箱+2只線陣低音音箱）、2只低音音箱、2只返聽揚聲器、6只環繞揚聲器及與之功率相匹配的功率放大器組成。

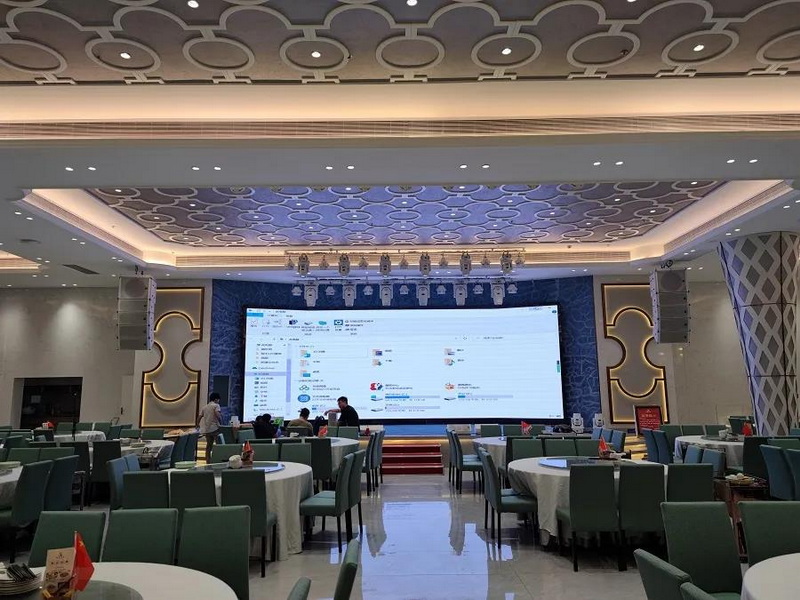

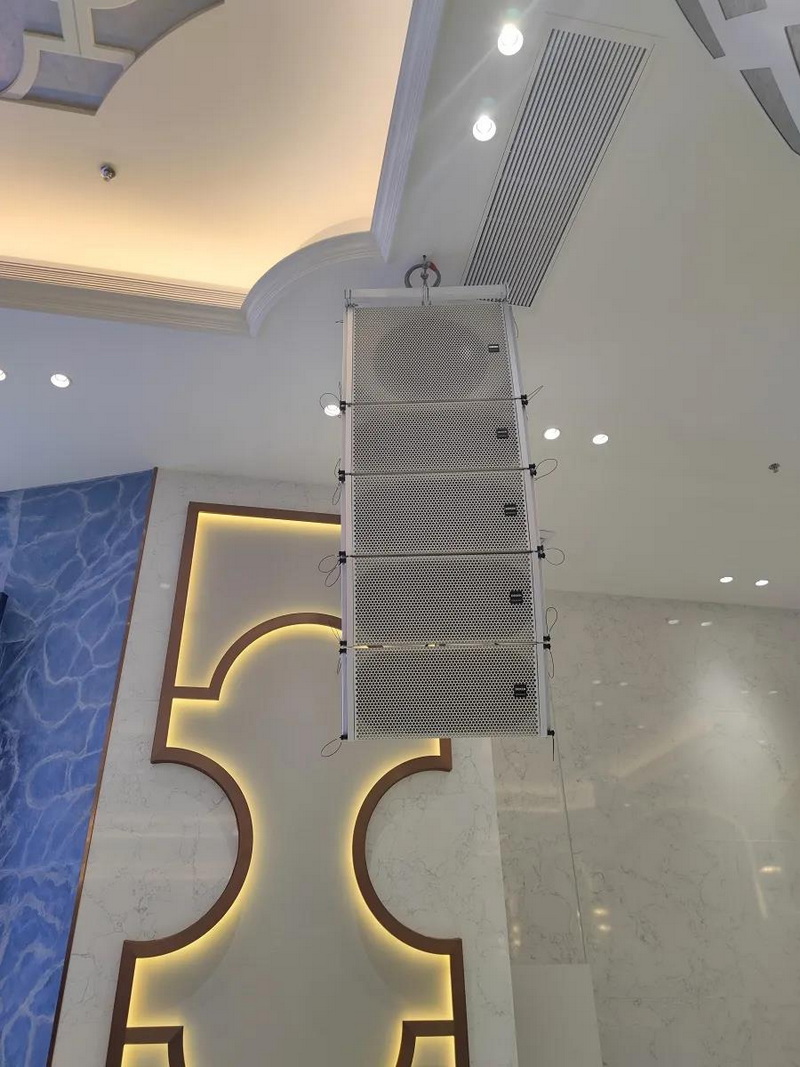

左右兩串線陣5只線陣音箱，在舞臺兩側上方，6只輔助音箱采用壁裝方式，壁掛在宴會廳兩邊，主要負責中前場區域的擴聲。

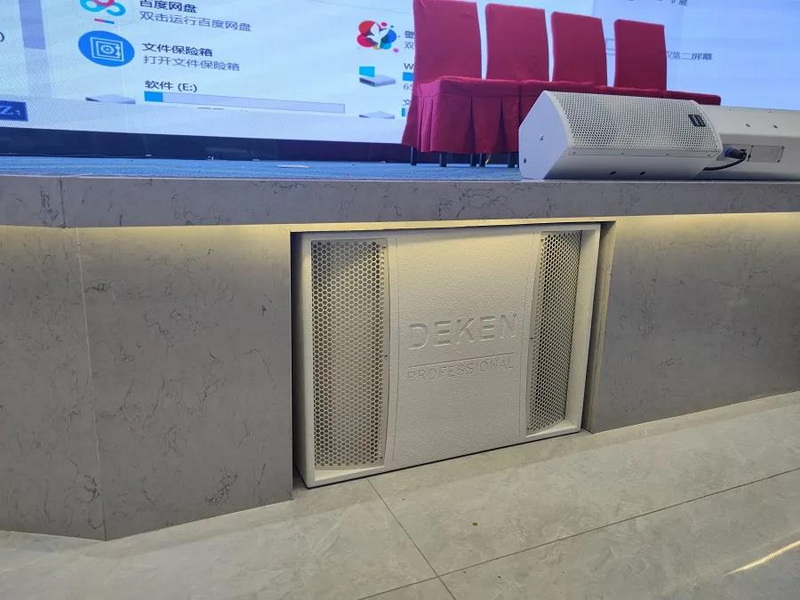

2只超重低音音箱，安裝于主席臺兩側，為整個會場提供低音擴聲，2只返聽揚聲器按照舞臺位置，為舞臺上人員演出提供擴聲。
我們?cè)诜桨冈O(shè)計中，聲場分布更均勻，傳播距離更遠，從而使遠、近距離的聽眾感覺幾乎沒有差異。整個聲場分布均勻，語言清晰度大大提高，最大限度的減少聽覺疲勞，保證擴聲質量。
功率放大器的選用原則是：留出三分之一的功率余量，以保證系統的穩定性，杜絕削波失真現象功放的非線性失真度（THD）<0.5%
周邊處理設備采用先進的數字處理技術，在滿足會議及擴聲系統使用要求的同時，整個系統操作簡便快捷，維護方便。所有音箱采用龍健集團旗下公司廣州德勤龍健電子有限公司DEKEN品牌，周邊設備采用廣州德勤龍健電子有限公司Thinuna品牌。
廣州德勤龍健電子DEKEN和Thinuna兩個品牌擴聲設備在此次宴會廳建設中承擔著重要角色，在后續的使用過程中更是得到了使用者的一致認可。未來，德勤龍健會繼續開拓場景領域，打造滿足各行各業需求的擴聲設備，為音頻行業添磚加瓦。
|
