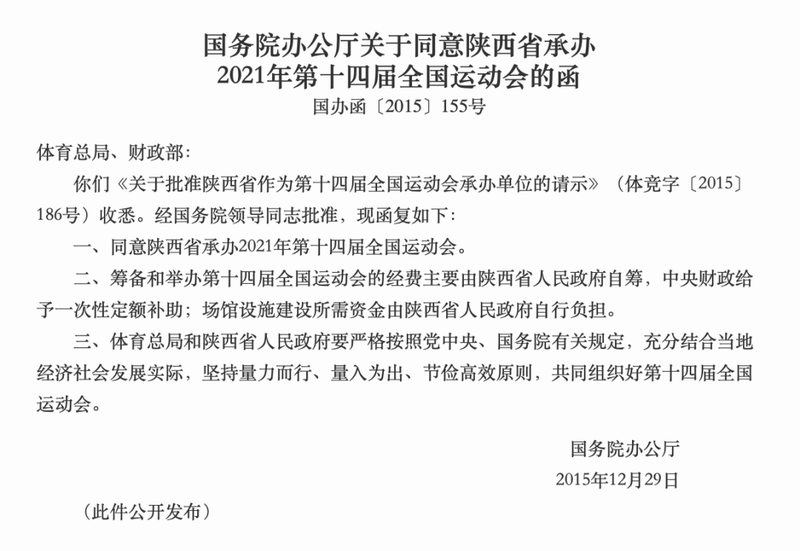

國辦函 [2015] 155號
圖片丨中共人民政府網
2015年12月，國務院批復2021年第十四屆全國運動會由陜西承辦，選址在西安奧體中心。全運會是國內規格最高、規模最大、影響最廣的綜合性運動會，這是全運會首次由東部發達地區走進中西部地區，也是在建黨一百周年、全面建成小康社會重要?dú)v史節點，具有十分重要的歷史和現實意義。

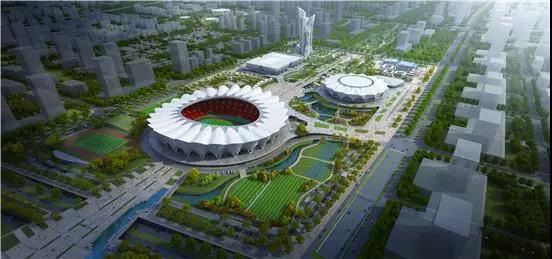

西安奧體中心位于西安國際港務區貫穿東西的中央景觀主軸核心位置，是實現西安市“東拓”的戰略高點，以“絲路啟航，盛世之花”為立意，打造一個充滿活力的奧體中心，由“一場兩館”及室外配套運動場地組成。總用地1089畝，凈用地862畝，總建筑面積52萬㎡。

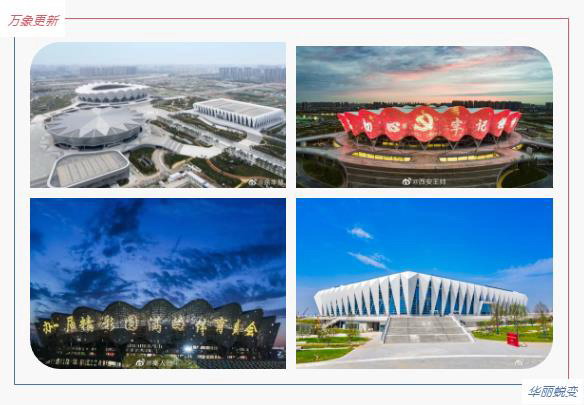

西安奧體中心分為"一場兩館"（體育場、體育館、游泳跳水館） 方圖集團承建西安奧體中心體育專項智能化系統工程！
一、整體設計構思
方圖集團高級工程師根據實地勘察及主辦方具體應用需求，結合以往同類項目的工作經驗，依據現有的國家標準規范，參照國際上通用規范進行設計。在滿足會議廳使用功能的前提下，采用先進的設計方式和設計理念，選用性價比最高的產品，完成西安奧體中心體育專項智能化系統綜合設計方案。
二、全方位設計
突出先進性、實用性、可靠性系統特點；
數字化的高集成度可控制能力；
多功能的應用性；
極易伸張的擴展性；
完善的售后服務保證體系；
三、系統設計的功能/特點
音頻子系統
l 滿足音樂兼語言會議室國家標準的擴聲系統；
l 全數字化媒體矩陣音頻控制處理(可受智能化集中管理)；
l 電子化會議擴聲功能；
視頻子系統
l 先進的大屏幕高亮度投影系統；
l 錄播系統；
l 性能優秀的視頻信號處理設備；
l 顯示文本、圖片、實物及膠片等信息接入點；
l 外加集控系統，可同步切換視頻源、矩陣控制、投影模式；
集中智能控制系統
l 無線觸摸屏結合控制；
l 視頻設備集中控制；
l 音頻擴聲設備集中控制；
l 擴聲音量調節；
四、配套、融合、擴展
采用計算機輔助聲學設計，可以較為準確的計算出系統安裝完畢后的擴聲效果，使系統具有很高的可實施性，避免盲目設計；
選用高性能的音箱，具有多重控制及保護功能，確保系統的關鍵部分；音箱多數采用固定式安裝，聲場覆蓋均勻，整齊美觀，注意與裝潢的協調和配合。
搭配數字調音臺、數字音頻處理器、先進的會議系統，有力的抑制聲反饋，提高傳聲增益；
配置多種話筒（手拉手會議、鵝頸會議、無線手持、同聲傳譯系統、落地演講發言系統等），可完成多種用途的拾音。
高亮度多媒體投影機、電動屏幕幕組成強大顯示系統。系統設備均采用行業內知名廠家所長的產品，配套性強、完美融合；同時系統具有較強的擴展性。
#舉例分享
奧體中心體育館會議室/音頻擴聲系統
體育館會議室主擴音箱設計2只15寸全頻揚聲器，2只12寸全頻揚聲器用做會議室的補聲，采用固定安裝安裝方式，此種主擴聲搭配補聲的擴聲設計，可使會議室內聲場均勻，聲音清晰，滿足會議室的使用需求。
考慮到房間的布局，設計3套無線手持話筒用于演講、會議交互時的移動使用，設計6只模擬話筒用于會議時的固定位置發言，與會人員可根據不同的需求，選擇不同的話筒。
音頻處理采用數字調音臺+數字音頻處理器的音頻處理方式。首先將所有的會議系統設備、各種拾音話筒以及各種音源設備連接到調音臺，經過調音臺對音頻信號的前級處理后，將信號傳送到數字音頻處理器，再通過數字音頻處理器進行音頻處理，最后再由后級功放和揚聲器擴聲系統進行放大輸出。
數字音頻處理器選取2臺8路麥克風/線路電平模擬音頻輸入通道；8路線路電平模擬音頻輸出通道；8路麥克風/線路電平模擬輸入/輸出自定義通道；采用DSP數字集中處理，內置壓縮、限幅、均衡、延時于一體的數字音頻處理器。
奧體中心體育館會議室/高清視頻顯示系統
在會議室的視頻顯示系統中，我們設計了6000流明激光機搭配120寸電動投影幕的主顯示方式，激光投影機具有噪音小、使用壽命長、易維護等特點。
在該會議室，設計2臺22倍光學變焦的高清攝像機作為視頻信號采集使用，所有高清攝像機均配置高清3G-SDI輸出板卡，攝像機主要采集會議室全景、會議內容等畫面，通過中央控制系統的控制，可采集發言人發言畫面等。
信號的傳輸采用高清混合矩陣切換系統，高清混合矩陣做為整個視頻系統的中樞，將網絡綜合傳輸插座、DVD、攝像頭等高清信號通過內部處理，顯示至投影機、交互屏等顯示設備上。
此外，我們在會議室中設計了交互式屏幕，此屏幕即可作為顯示設備，也可作為會議過程中的演示設備，通過此交互屏，演講人員可將會議資料通過此屏與與會人員互動，并對資料進行更改、記錄等，實現會議室使用的多樣性。
奧體中心體育館會議室/智能控制系統/系統連接圖
由于會議室設備較多，單個操作不便。為了便于操作人員的使用，需配置一套智能控制系統，將多功能廳的會議系統設備進行集中控制、管理，定制不同的會議模式。通過主機的RS232接口（RS232/RS422/RS485端口），實現對投影機、數字音頻處理器、高清攝像機、高清混合矩陣進行相應的控制。通過繼電器、燈控模塊對環境燈光、設備電源進行控制。
中央控制系統的設計可以讓復雜的應用系統使用簡單化、應用系統智能化，提高資源使用率、更好的協調工作，充分發揮各設備的效能、極大的提高系統的可靠性和穩定性、系統運行有序化，操作簡單快捷、工程更符合用戶的需求、實現應急指揮、控制、調度和切換，在最短的時間內處理突發事故、網絡中控集中控制和后臺管理等內容。
根據會議室的實際需求我們配備了此中控系統。所以考慮到成本問題和今后擴展方便，配置了中控主機，其優點是按照需要配置控制模塊，可以有效節約成本，主控設備上，每個房間配置一臺無線網絡觸摸屏，在合并使用時在場內任意位置都能夠進行控制操作，靈活多變。

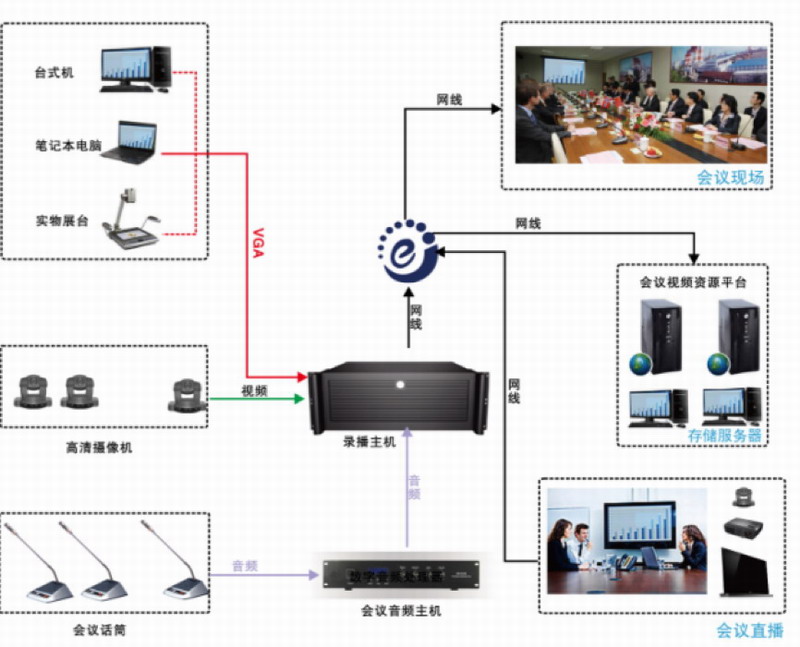

奧體中心體育館會議室/錄播系統/系統連接圖
多媒體存儲錄播系統，多媒體存儲錄播系統是一套集多媒體采集和管理于一體的軟硬件平臺，包括信號錄制模塊、直播點播模塊和媒體資源管理模塊等。該系統基于IP網絡，可以全面錄制會議內容，并通過網絡實時或會后進行會議內容的發布。
慎終如初，助力添彩
2019-2021
從無到有
從有到優
從優到精
方圖集團堅持慎終如初，歷經數個日夜終交一份完美答卷 ！
2021年9月15日至9月27日
第十四屆全運會“陜”耀西安
護航十四運，方圖添助力！
