關于家庭KTV(卡拉OK)系統，很多小伙伴在問，之前老蝸牛分享了《家庭KTV卡拉OK練歌房功能怎么搞 》、《家庭卡拉OK設備推薦和選購注意事項 》，但是更多的小伙伴表示不會用，要求介紹一下系統如何連接和調試，今天就來分享一下。
其實并不難，老司機可以直接跳過。
首先我們來認識一下接下來需要用到的線材：

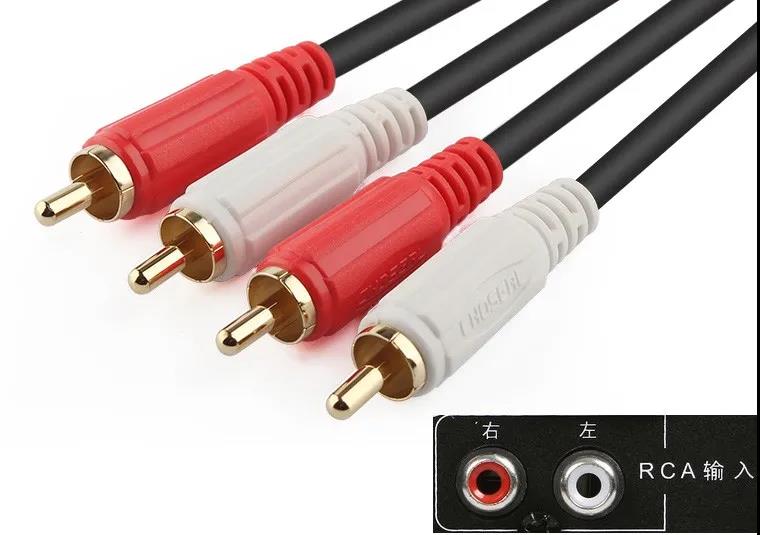

紅白雙蓮花頭音頻信號線，這種線大家應該都見過，老式電視機、VCD等經常會用到，我們用它來連接點歌機和效果器。

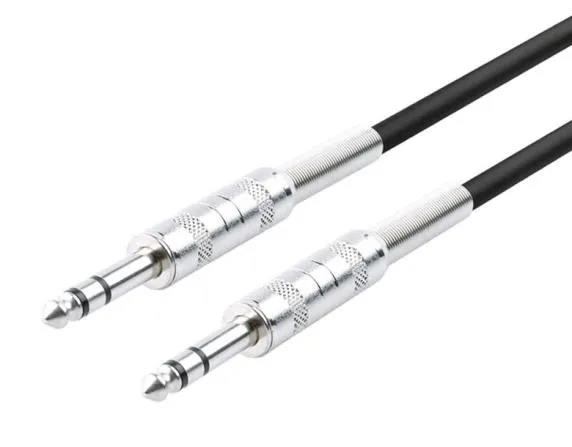

6.3mm大三芯信號線，一般錄音室、舞臺演出音響設備中比較常用，家用設備不多見。我們用它來連接話筒主機和效果器。
平衡信號線，也是在話筒、調音臺等設備上比較常見，我們用它連接效果器和后級功放。

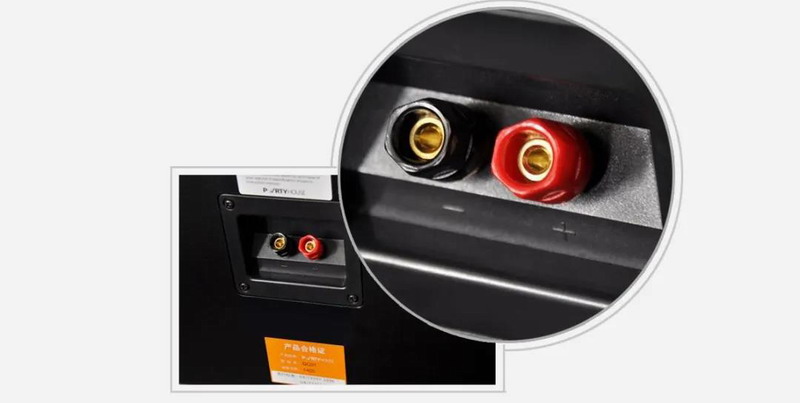

喇叭線和HDMI線沒什么好說的，用喇叭線連接功放和音箱，用HDMI線連接點歌機和投影機，不會用的小伙伴請參考之前分享過的《小白不會給家庭影院系統接線?老蝸牛實戰教程來了》。
VGA線，早些年電腦連接顯示器經常用，后來被DVI線取代了，卡拉OK系統里我們用它來連接點歌屏和點歌機，傳輸視頻信號。

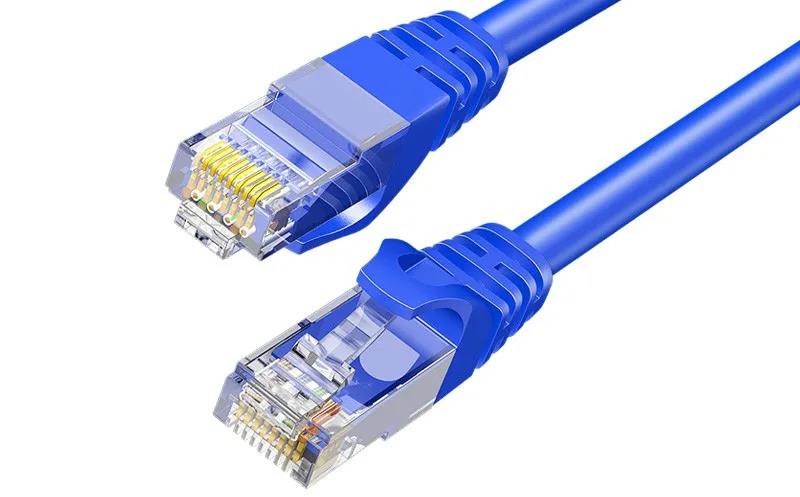

網線，家家都有，卡拉OK系統里我們用它來連接點歌屏和點歌機，傳輸觸摸屏控制信號。
另外，點歌機還需要連接網線，用來更新歌庫。
至此，我們要用到的線材就都介紹完了，接下來說說怎么連接。
在一套卡拉OK系統里，效果器是其核心樞紐，就相當于家庭影院系統里的AV功放，下面可以看到整個系統的連接示意圖：

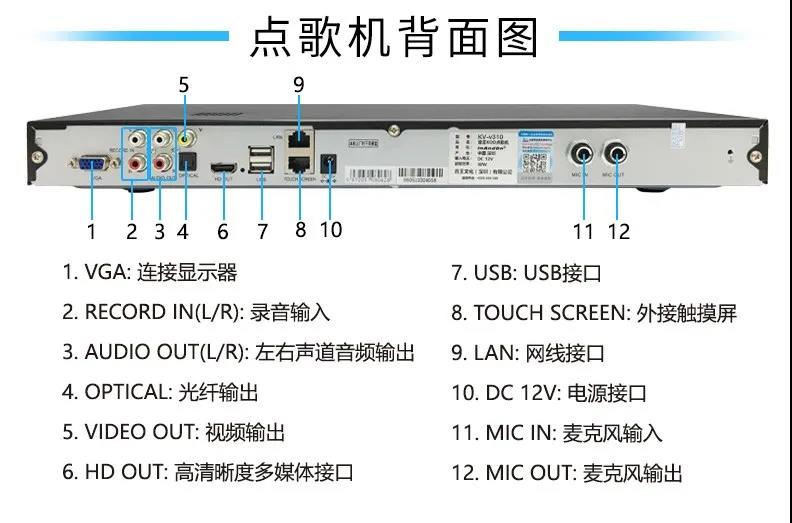

下面詳細說說，首先是點歌機，以音王為例(注意下圖接口的數字標示)，1號VGA接口，用VGA線連接點歌屏;8號網口，用網線連接點歌屏控制線(雷客和視易的點歌機可能會轉換成3.5mm接口);3號接口用紅白雙蓮花線連接效果器的AUX輸入接口;6號接口用HDMI線連接投影機或者電視機，輸出歌曲MV視頻信號;9號網口，連接路由器或者交換機(主要不要和8號搞混了)。

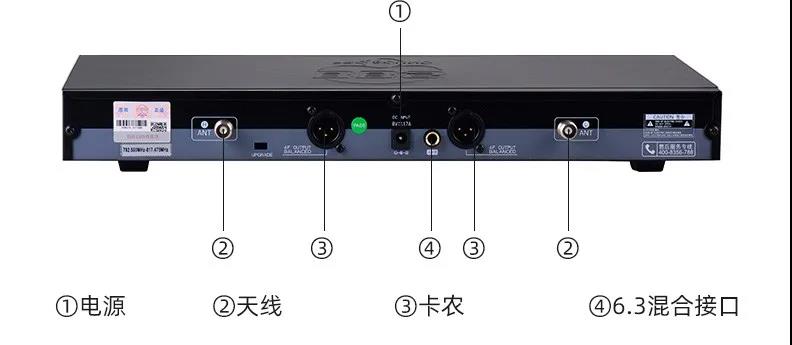

話筒最簡單了，一條6.3mm的大三芯信號線連接效果器的麥克風輸入接口即可。
接下來說說效果器，一般有6個卡農公頭信號輸出接口，分別對應環繞聲系統的右前置、左前置、中置、右環繞、左煥然、低音聲道，而卡拉OK是立體聲系統，所以我們最常用的就是左右兩個聲道(FR和FL)，有些房間特別大的情況，需要增加一對補聲音箱，就需要使用兩個左右環繞聲道(SR和SL)。
也就是說，效果器的左右聲道(FR和FL)分別用兩條平衡信號線，連接后級功放的兩個卡農輸入接口即可。
最后是后級功放，一般K歌用的都是舞臺功放，它本身沒有左右聲道之分，一般會標號通道1和通道2，我們可以定義它的1號通道為右聲道，2號通道為左聲道。
然后用喇叭線，連接功放對應的1號通道接線柱到右聲道音箱，2號通道接線柱連接左聲道音箱。

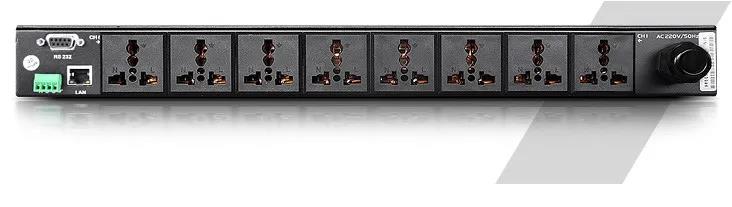

再說說電源時序器，一般有從1-8標號的八個插座(前面板和后面對應)，建議1號接點歌機，2號接話筒，3號接效果器，8號接功放(兩臺功放的話就接7和8)。

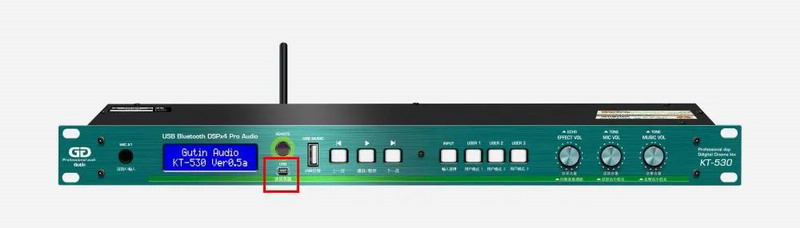

至此，整個卡拉OK系統就接好了，下面的工作就是調試，效果器會附帶一條調試專用線，一般是232串口、USB接口(Type A、Type B、mini B等)，另一端連接筆記本電腦，裝好效果器附帶的驅動和軟件，就可以開始調試了，這里推薦大家參考陳曦老師的《家庭KTV卡拉OK效果器調試教程 》。
最后老蝸牛也根據個人經驗給您提個醒，說說幾點注意事項。
1、按照信號流經方向開機，關機順序反過來。先關閉功放，避免前端設備先關機產生電流沖擊聲，可能會嚇你一跳。有電源時序器的話就比較方便，按順序插好電源線，就可以實現一鍵開關機了。
2、前級壓小，后級放大。話筒和點歌機音量不要太小，避免信號源電壓太低;效果器里音量盡量調小一點，留有更多的動態余量，同時避免引入過多的噪音;后級功放音量開到最大，充分發揮推動能量。
3、人聲頻段的音樂可以用PEQ衰減一點，這樣唱起來不那么累。
|
