相信聽過輻射盆音箱的低音的人肯定會念念不忘！比密閉箱要純凈清晰的低音，比倒相箱更深下潛的低音，是燒友們夢寐以求的低~當然，好的低頻聽起來應該是怎么樣的？這個各人聽感不盡相同，但基本的要求還是一樣的。
好的低音需要好的設計，調試過程也是費心費力。本人在長期設計制作多款輻射盆低音炮的過程中，總結到幾個調試要點，很值得大家參考，下面我把這些要點分享給大家看看。
01 下潛
也就是音箱的-3db點。低音炮的下潛當然是越低越好，但也要量力而行，根據我的經驗，6.5寸喇叭的最佳下潛點是45~50Hz，8寸喇叭是40~45Hz，10寸喇叭是35~40Hz，而對于家用低音炮來說，低音炮的最大輸出應該能接近或超過110db才能獲得讓人滿意的聲壓，而低音炮的下潛又和最大輸出聲壓相互制約，你想要更低的下潛，則最大輸出聲壓就會下降，當降到低于110db太多的時候我們就不能獲得比較滿意的聲壓了，以上我說的每個尺寸的低音炮的最佳下潛點就是基于這個原因來定的。

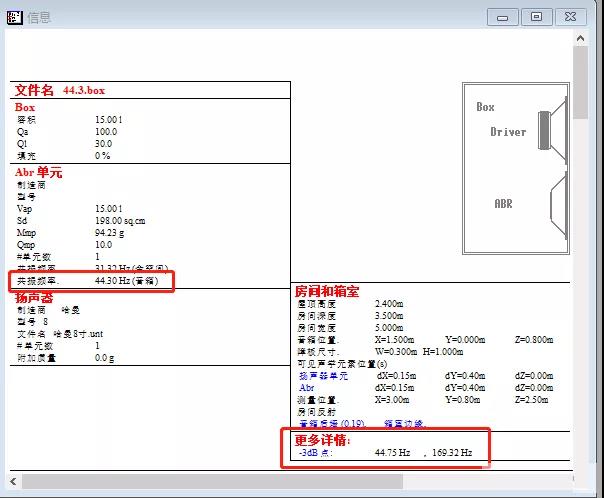

當然也不是絕對，你要覺得100db的最大聲壓也夠用了，那也可以把下潛調得更低一點，犧牲一些聲壓來獲得更低的下潛。還有另一個決定下潛點的關鍵因素就是音箱的Fb，輻射盆音箱在重放Fb頻率以下的聲音的失真度是以指數級急速增加的，也就是說Fb以下的頻率基本上是完全不能用的，所以，我們在調試輻射盆低音炮時，就需要把這個因素考慮在內，如下圖：
圖中的音箱，共振頻率就是Fb，-3db就是下潛，下潛（-3db點）的調整要點就是使-3db≥Fb，否則如果-3db小于Fb，將會有大量的極度失真的超低頻從音箱中傳出來，輕則低音變渾濁嚴重影響聽感，重則頭暈惡心想吐。
02 Fb
Fb是決定你音箱工作狀態的一個參數，決定了喇叭和輻射盆的振幅在不在安全且合理的范圍。所以低音炮的Fb參數，是需要我們結合喇叭和輻射盆的最大功率和最大行程來決定。這點是和分頻主箱有所不同的地方，分頻主箱的Fb主要考慮的是最終合成SPL曲線的平直度，而低音炮的Fb主要考慮的是喇叭和輻射盆的工作狀態，而SPL曲線的調整主要還是靠EQ電路來調整。
喇叭的最大功率和最大行程我們可以通過查看官方參數文檔來確定，比如我目前正在調試中的這個喇叭，官方參數是這樣的：
從圖中我們可以獲得這兩個關鍵參數，一個是最大持續功率為200W，還有通過音圈高度和磁隙高度計算出喇叭的最大不失真沖程是25mm。輻射盆的最大沖程我們可以想辦法測出來，我本人是用了一個行程為20mm的百分表來測出來的。我準備使用的這個輻射盆，測出來的最大沖程是38mm。Fb的調整要點就是使喇叭和輻射盆能工作在最佳狀態，這個最佳狀態指的是輻射盆能幫喇叭分擔大部分振幅但又不至于超出自身的最大振幅，喇叭能全功率輸出而又不至于超出最大沖程。
03 SPL曲線

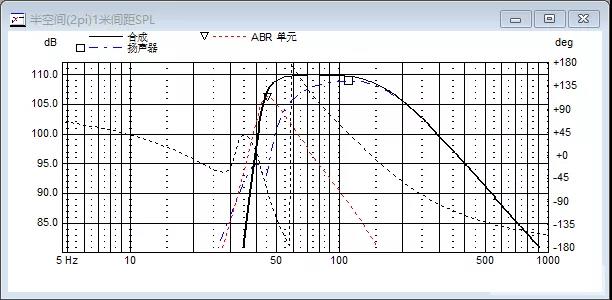

在LSPcad軟件中，軟件給出兩種曲線，一個是半空間曲線，指的是音箱靠前墻中心位置放置，測試點在音箱前面1米遠的距離所測到的曲線。還有個曲線是全空間曲線，全空間曲線可以模擬整個房間的頻響情況，但我感覺實際作用不大，我們在業余制作時只需要調好半空間的曲線就好。在我實際制作的多款輻射盆音箱中，只要把半空間的曲線調好，效果就出來了，曲線可以調成如下圖：

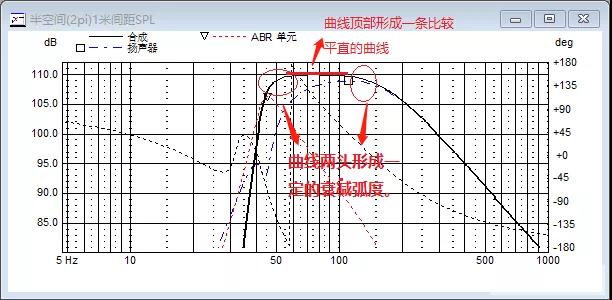

這個曲線的特點是這樣：
只要能調出這個曲線，效果就出來了。
然后全空間的曲線是這樣：
對于這個全空間SPL曲線，可看到在100Hz處有個凹陷，我也嘗試過使用EQ把這個凹陷補起來，但實際試聽發現效果反而不行了，也不知道這個全空間曲線到底需不需補償，而且不同的空間不同的炮位出來的曲線也是千差萬別，我們總不能每個房間每個炮位都要調出一個專用的曲線出來。
總之我們業余條件下，實際安裝低音炮時，只要仔細找好炮位，聽感上也基本沒什么問題的，很多朋友也根本不用專門找什么炮位，隨便把炮安裝到電視柜前面即可獲得不錯的聽感了。
所以我感覺，這個全空間曲線也只能作為一個參考，作為當你的房間頻響實在不理想，駐波實在太嚴重，以至于很影響到聽感了才需要用到這個全空間曲線來調整，但這也超出我們業余條件的能力范圍了。
所以，我們業余條件下，只需把半空間調好就行了。
以上就是我們在調試輻射盆低音炮的時候所需要特別關注的3個要點
圖表和參數解析
下面給大家分享一臺我已經調整好的低音炮的各種圖表和參數，我將對此進行一一解析，給各位燒友看看一個合格的輻射盆低音炮應該擁有怎么樣的圖表和參數。
01 箱體參數

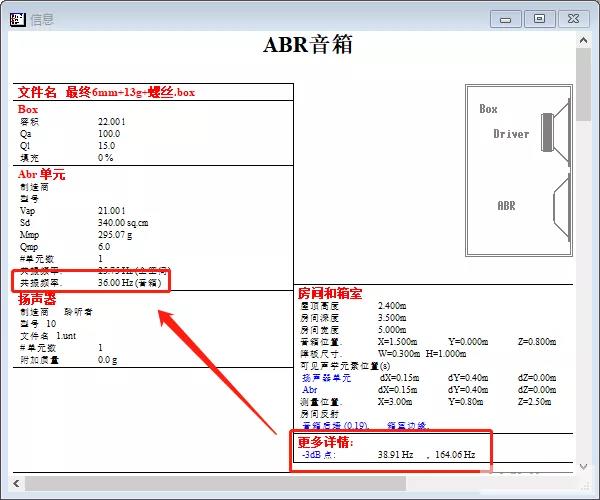

從圖中可看到-3db大于Fb，符合要求，低音炮就不會漏出嚴重失真的超低音，低音聽感純凈、自然。
02 喇叭和輻射盆的振幅
因喇叭實測的最大沖程是20mm，所以我模擬調高功率，使喇叭的振幅達到或接近它的最大沖程處，可以觀察到輻射盆的最大振幅在31mm處，而這個輻射盆我實測到的沖程為38mm，說明輻射盆的振幅在喇叭達到最大振幅后都還沒達到自己的最大振幅，處于完全安全的范圍內。
決定這個喇叭和輻射盆振幅比例的參數就只有Fb了，所以，以上36Hz的Fb是該低音炮的正確的Fb，也不算是最佳Fb，最佳Fb應該是還需要調高一點，調到38Hz，使輻射盆的最大振幅能達到其最大沖程38mm是最好的，但由于實際調試無法把Fb準確的調到38Hz，只能留在36Hz了。

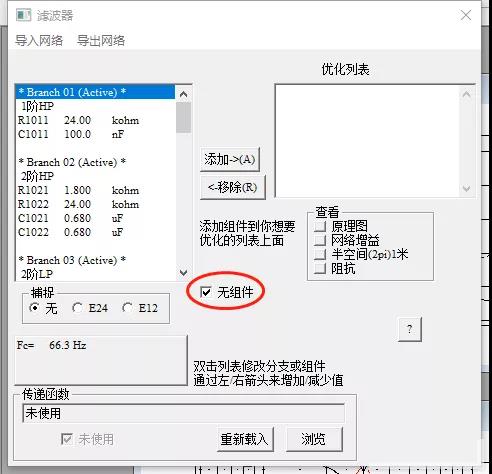

接著我們查看喇叭的功率和振幅，由于我在前期調試中已在軟件里模擬加入各種濾波器，濾波器是有一定的增益的，會干擾我們查看喇叭的真正振幅，所以先在濾波器界面把所有濾波器禁用，如圖：
把“無組件”勾上即可暫時禁用所有濾波器，此時即可查看到喇叭真實的振幅：
可看到此喇叭在1W功率下的振幅有大概1.75mm左右，注意，此振幅圖表已經禁用了各種濾波器，排除了干擾，是真實的喇叭振幅。

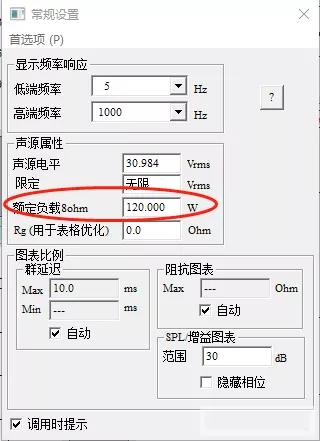

然后模擬加大功率：

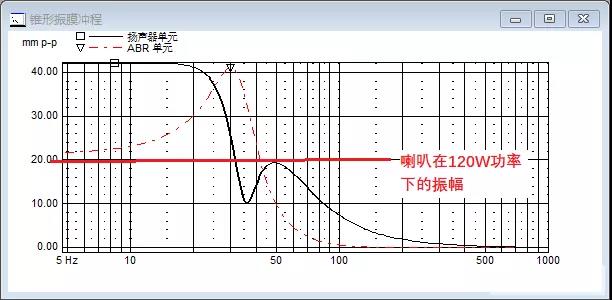

當我加到120W時，喇叭的振幅圖表顯示該喇叭的振幅已經達到20mm的最大值：
說明此低音炮所能承受的最大功率就是120W了，但實際應用中可以考慮一些余量，所以我們只要選一款能真正達到150W輸出功率的炮板即可滿足需求。
那么，在120W的功率下該低音炮能輸出多大的聲壓？
我們返回濾波器界面，把“無組件”的勾去掉，再把功率降低到1W，慢慢往上調，再次調到喇叭的最大振幅20mm處，即可得出這個SPL曲線：
所以，該低音炮的最大輸出聲壓可達111db，算是合格了，實際使用中會獲得一個非常滿意的聲壓。
|
