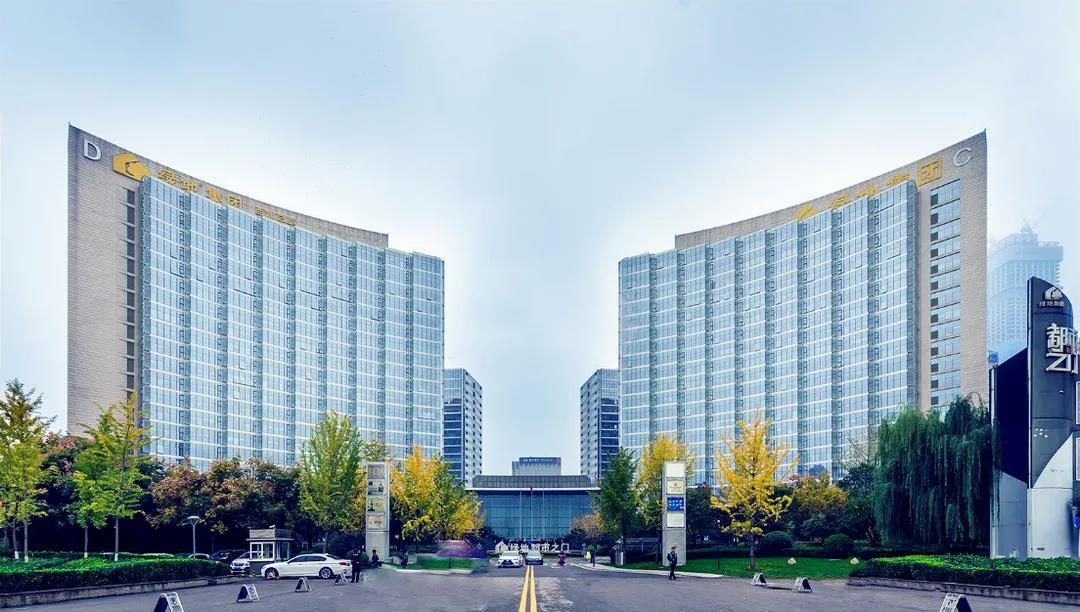

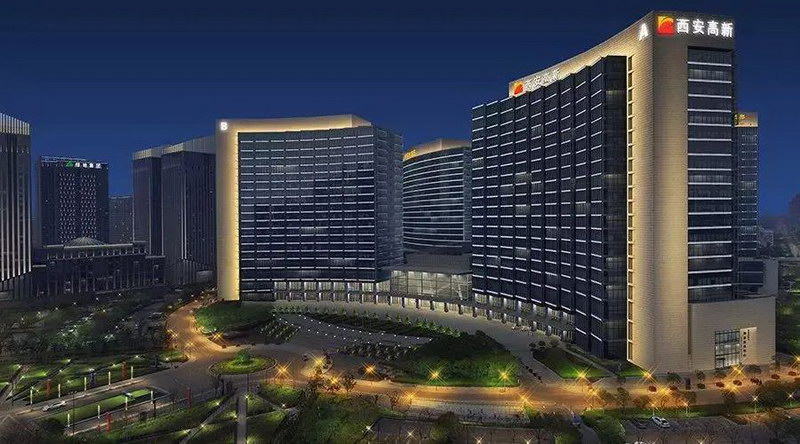

“都市之門”位于西安市高新區，是一處具有國際化、現代化標準的集會議交流、文化休閑、商務辦公為一體的綜合建筑群。
項目涉及千人會堂、400人多功能廳，以及19樓會議室，承擔著高新區管理委員會舉辦大型文娛活動、報告會、文藝演出、會議討論等職責。
Renkus-Heinz，復雜安裝的首選

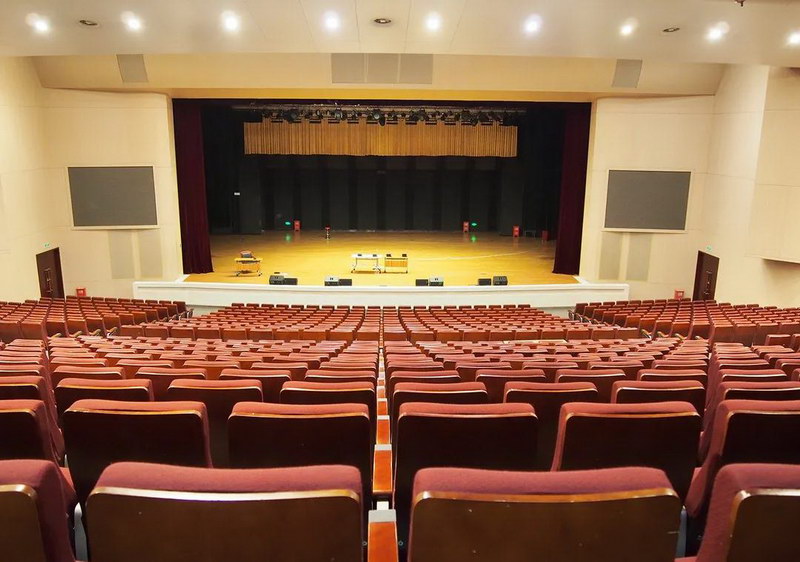

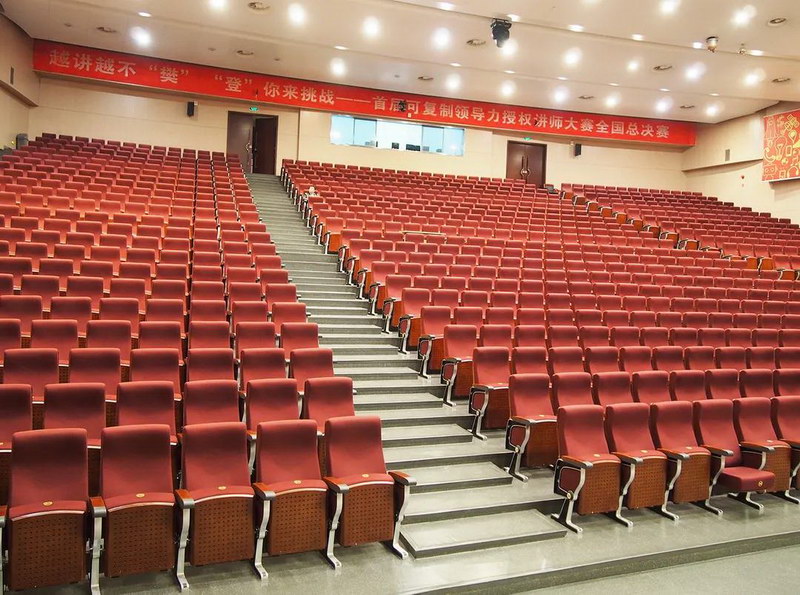

天創技術工程師現場勘察發現，千人會堂和國內很多大型劇場一樣，有著一些普遍存在的問題。
首先，為了整體視覺效果好看，裝修風格統一，用戶方常常要求采用暗裝的安裝方式，這可能會失去揚聲器最佳的安裝位置，工程師們則會選擇將揚聲器安裝在八字墻的位置。
常規揚聲器外形尺寸大，暗裝后揚聲器的正面要盡量貼合裝飾面，然而劇場八字墻和舞臺夾角較大，很容易將聲音投射進八字墻內耳光室，此時，將揚聲器調試出合理的擴聲指向角度是十分困難的。當八字墻沒有合適的安裝位置時，只能選擇聲橋安裝。如果聲像揚聲器缺失時，現場就會有聲音從“天上”飄下來的糟糕聽感。甚至在聲橋安裝空間有限或安裝過多揚聲器的情況下，即使配置聲像揚聲器，也不能呈現出舒服的聽感。
為了有效解決以上長期困擾音頻工程師的問題，保證千人會堂具有良好的語言清晰度，天創工程師選擇了Renkus-Heinz Iconyx系列揚聲器作為整個擴聲系統的主擴揚聲器。

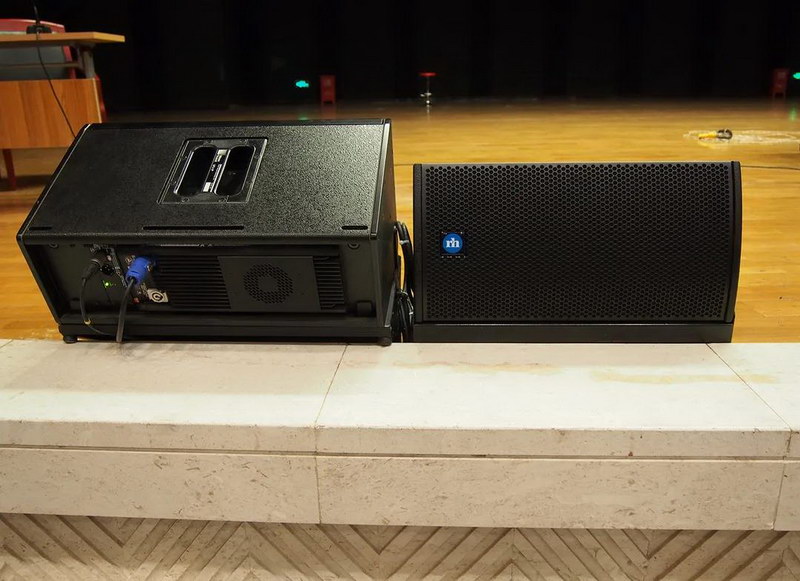

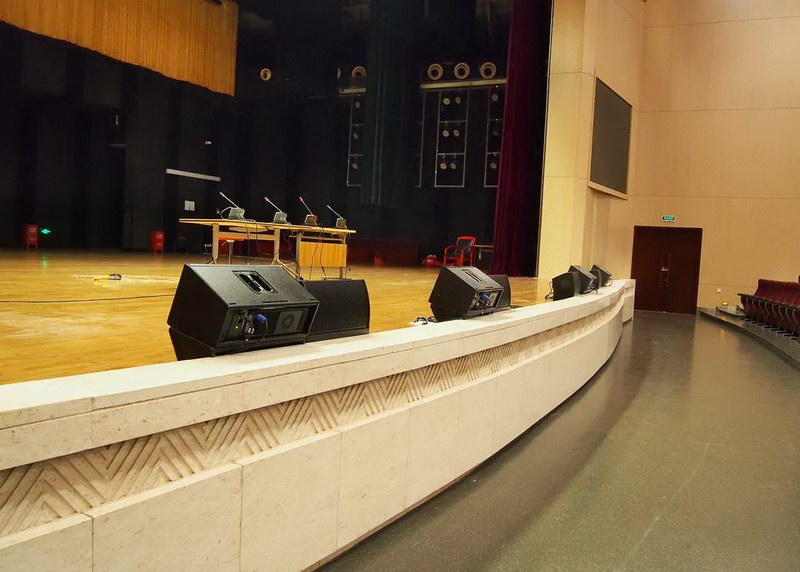

ICL-F-RN柱狀揚聲器為左右聲道揚聲器，采用CA81-RD做為環繞和臺唇揚聲器。在臺口兩側各安裝了一組揚聲器，可實現池座、樓座分開覆蓋擴聲，覆蓋區域更廣。揚聲器箱體細長，位置更接近臺口，可在立裝時發揮指向性強的優勢。
Renkus-Heinz可導向揚聲器可控制安裝高度、聽音區尺寸，還可以多波束擴聲，有效集中聲能并投射到理想?yún)^(qū)域，從而提高劇場聲壓級的均勻度，以及語音清晰度。Renkus-Heinz可導向有源揚聲器可接入數模信號，互為備份，其自帶的軟件可實時監控?fù)P聲器每個單元的工作狀態，確保系統運行穩定可靠。
千人會堂揚聲器基本暗藏安裝，并將調音臺、處理設備嵌入到操作臺中，各子系統雖處于廳堂的不同位置，但可一鍵開關統一控制。會場聲音清晰，高動態、高響度，達到高水平的會議擴聲標準。
Biamp，系統可靠的“定海神針”

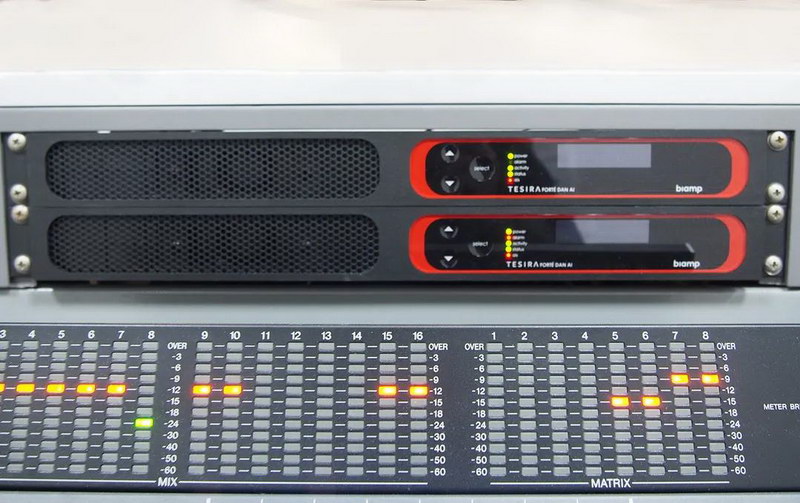

信號處理方面，音頻系統搭建采用網絡化，處理器同調音臺并網工作。數字調音臺、音頻處理器以及揚聲器均支持?jǐn)?shù)字信號傳輸，通過數字音頻網絡可任意進行信號路由與處理。
這種處理方式不僅減少了模擬線的鋪設，還增加了信號傳輸通道，使得路由切換及信號分配簡單安全。此外，數字調音臺和處理器組成的備份系統可實現自動切換，為系統穩定提供另一份保障。

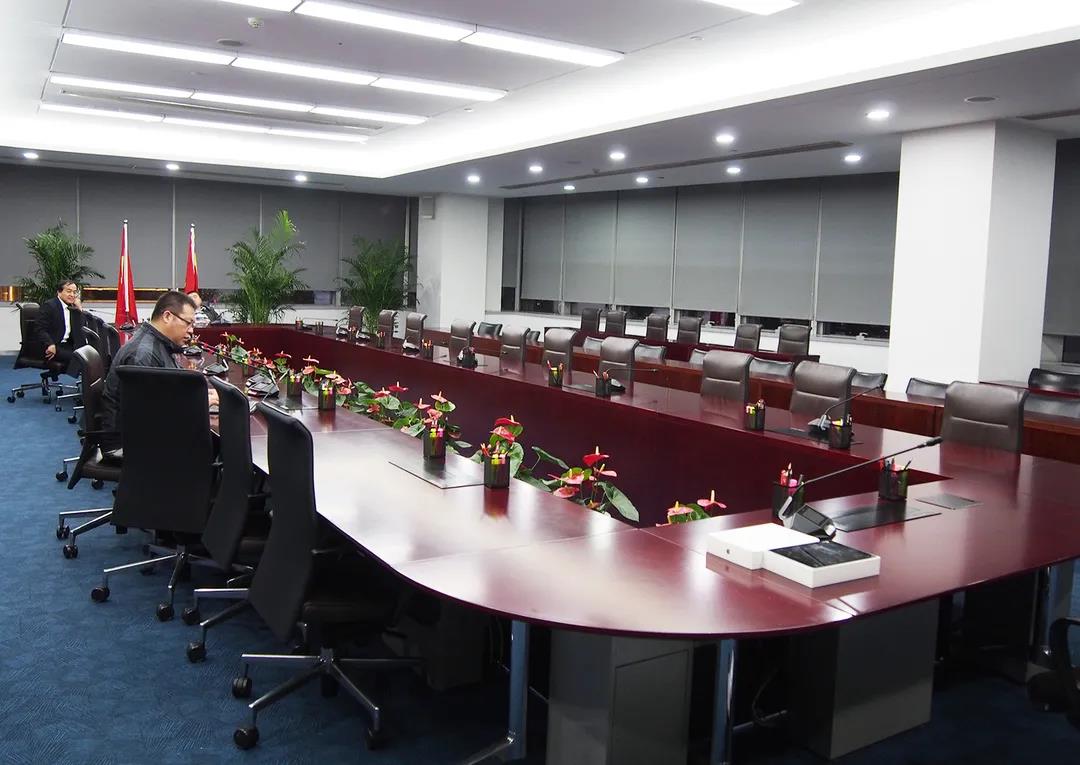

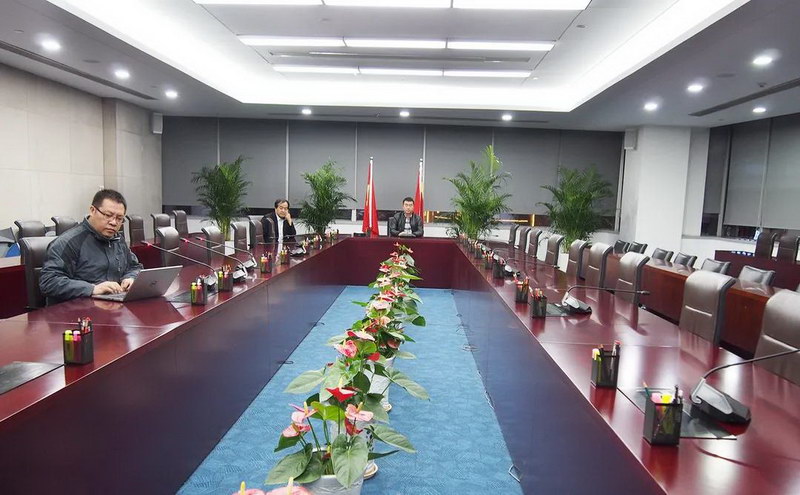

同時，400人多功能廳和19樓會議室都使用Biamp Canvas和CommandFusion中文操作界面。劇場管理人員只需一部平板電腦，通過預設即可調用個性化定制界面，完全滿足劇場使用時的操控需要，大大降低了操作難度，系統控制更加人性化、智能化。
涉及產品
涉及產品 ：
Biamp ：TesiraFORTÉ系列數字音頻處理器 、AMP系列功放
beyerdynamic：Classis GM系列鵝頸話筒、TG550無線話筒套裝
Renkus-Heinz：Iconyx系列、CA系列揚聲器
Soundtube：CM-EZ-II系列吸頂揚聲器
NETGEAR：GS716T AVB V3交換機
Biamp ：TesiraFORTÉ 數字音頻處理器

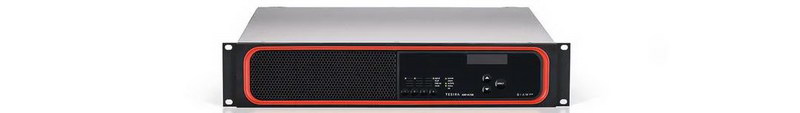

Biamp ：AMP系列功放

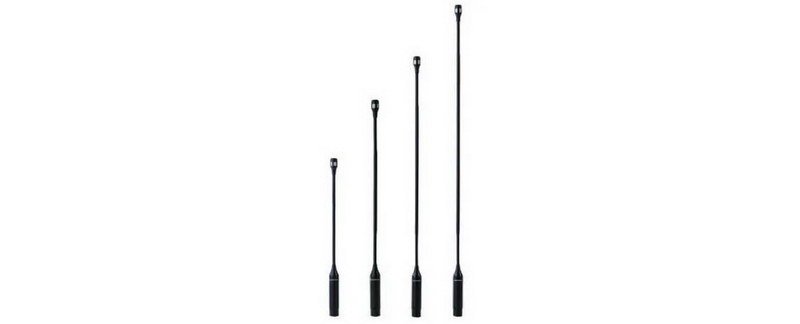

beyerdynamic：Classis GM 鵝頸話筒

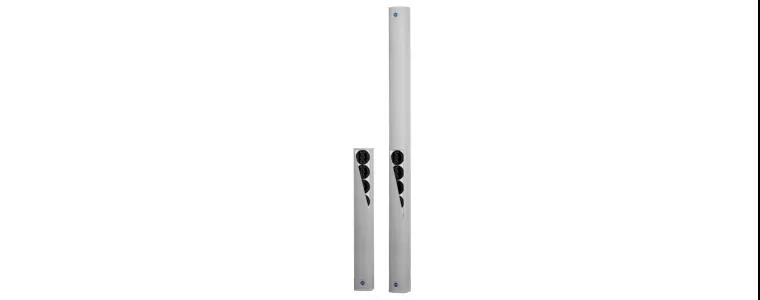

Renkus-Heinz：ICL-F-RN揚聲器

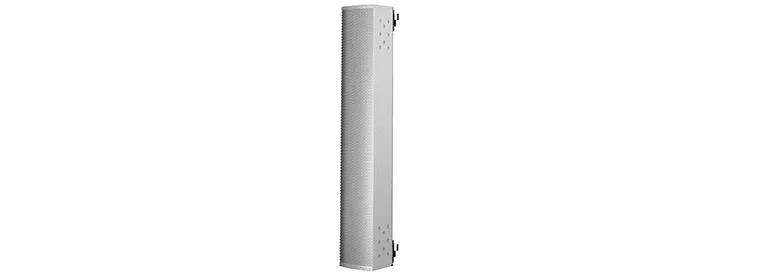

Renkus-Heinz：IC7-II揚聲器

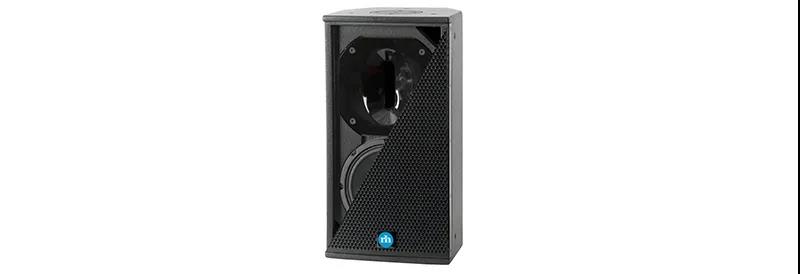

Renkus-Heinz：CA81-RD揚聲器

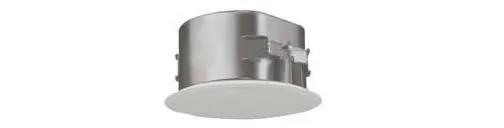

Soundtube：CM62-EZ-II-WH吸頂揚聲器
|
