深圳廣播電影電視集團（SZMG）1800 平米劇場演播廳是集團本部最大的演播廳。該演播廳從啟用至今已超過 15 年，原來配置的音頻系統已逐漸不能滿足目前深圳廣播電影電視集團高規格的節目制作需求。因此在近期的系統升級項目中，包括 2 套雅馬哈 RIVAGE PM5 在內的雅馬哈數字混音系統加入其中。
這 2 套 PM5 分別作為主/備數字調音臺，可同時滿足用戶所提出的眾多需求，包括主/備調音臺可互為鏡像備份，在主調音臺進行操作，備調音臺將同步聯動操作；在鏡像備份基礎上，PM5 主、備調音臺還可以分別設置在不同推子層頁面，以級聯成多推子調音臺使用；備調音臺也可作為流動現場擴聲或者舞臺返聽調音臺獨立工作，提升系統的靈活度和使用效率。
作為雅馬哈高端數字產品的代理公司，廣州市聲韻舞臺燈光音響設備有限公司（下稱聲韻公司）全程參與了該項目的系統設計、交付與維保工作。聲韻公司本次升級項目的負責人，高級項目總監梁錦明先生表示：“本次升級項目對于調音臺選購的標準非常高，除了要求高穩定性以外，主/備數字調音臺還需可以實現鏡像備份，調音臺的處理功能上需要滿足包括單聲道、立體聲、5.1 環繞聲現場制作在內的各類節目制作要求，系統架構則要求采用主流的全 IP 架構，同時所選用的調音臺應該在國內外電視臺有廣泛的應用。而我們推薦的雅馬哈 RIVAGE PM 系統則可以完美地滿足剛才所提及的升級項目的各類需求�！�

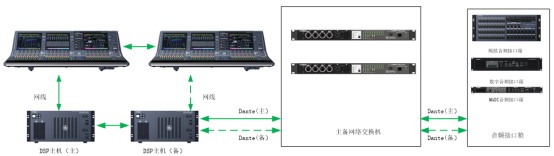

主調音臺、備調音臺、音頻接口箱采用星型技術的冗余網絡架構，每臺設備都連接到中央交換機。中央交換機包括主、備 2 個冗余網絡環路，分別由主、備兩臺 Yamaha SWP1-8MMF 交換機組成，兩臺交換機相互獨立工作。網絡正常工作在主環路上，當主環路出現故障，備鏈路會自動接管連接。保證音頻系統安全、穩定工作。日后如需擴展接口數量，只需增購接口箱連接到中央交換機。每套 RIVAGE PM5 數字混音系統均內置 64 通道 Dugan 自動混音器，DaNSe 噪音抑制器，RTA 實時頻譜分析等 50 種效果功能。滿足各種節目制作要求。
5.1 環繞聲制作
64 通道Dugan自動混音器
DaNSe 噪音抑制器
RTA 實時頻譜分析
深圳臺技術管理中心的葉科長在系統交付回訪中與雅馬哈及聲韻公司的代表進行了交流。他評價道：“本次升級改造項目中，我們一共購買了 4 臺雅馬哈調音臺，2 臺 PM5,1 臺 QL5 和 1 臺 QL1。其中，PM5 調音臺在鏡像備份基礎上，主、備調音臺可分別設置了在不同推子層頁面進行單獨操作的功能。對于大型節目制作非常實用，這樣我們科室多名調音師可以分別在主、備 PM5 上同時操作。”
雅馬哈楊健先生、臺內葉科長以及聲韻公司梁錦明先生
在 1800 平米演播廳控制室
來自雅馬哈專業音響的楊健先生表示：“去年雅馬哈的 RIVAGE PM 系列家族添加了的新成員 RIVAGE PM5 和 PM3。PM5 除了具有 96kHz 的強大處理能力以外，調音臺還具有 3 個觸摸屏和 3 個 bay（每個由 12 個推子組成），可實現靈活的設置和配置。這兩款調音臺均搭配了全新的 DSP 處理器——DSP-RX 以及 DSP-RX-EX，因此整個系統最高可以實現 288 路輸入的超大型節目混音能力，這一點對于經常需要進行大型節目制作和轉播的深圳臺演播廳來說再合適不過了�！�
|
