能夠在標準 IP 網絡上傳輸音頻和視頻信號的技術為音視系統的設計帶來了巨大的轉變。網絡音視解決方案的靈活性和可擴展性（例如 AMX 的SVSI N 系列編碼器和解碼器，或利用 AES67 或 Dante 的 DSP ），使集成商能夠設計出比其他分配技術更能滿足其客戶需求的音視系統。
隨著對網絡音視的需求激增，市場上可用的網絡音視產品數量也在激增。許多網絡音視產品在設計上并未要求遵循傳統的網絡標準，因此可簡化配置，并以此作為賣點。

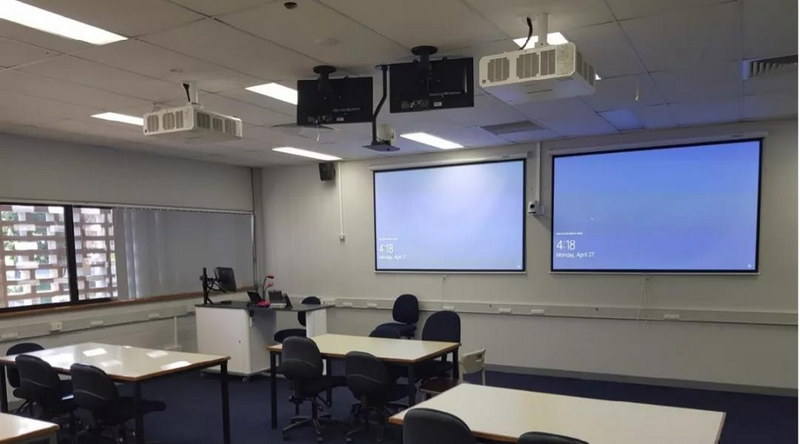

澳大利亞中央昆士蘭大學
使用最先進的 AMX SVSI 聯網音視系統
與傳統的固定矩陣或卡框式切換器不同，網絡音視解決方案不受預先定義的最小或最大矩陣尺寸的約束。得益于這種可擴展性，網絡音視解決方案被廣泛應用于各種場景。從緊湊空間的點對點配置，到具有數百個端點、覆蓋整個園區的安裝，IP 音頻和視頻解決方案正在成為常態。
本期我們將重磅邀請 HARMAN Professional 的網絡音視產品經理 Kyle Barron 為我們從技術層面和應用層面詳細解讀為什么網絡音視解決方案必須遵循企業IP 網絡標準。
HARMAN IN Sights
技術解讀
2008 年，SVSI 成為第一家將 IP 視頻解決方案引入專業音視系統市場的制造商。自此之后，SVSI 和 AMX 一直在繼續推進網絡音視類別的產品。AMX 現在提供最廣泛的 IP 視頻產品組合，包括編碼器、解碼器和用于多種視頻編解碼器的窗口處理器，以及音頻收發器、網絡錄像機和 N-Command 控制器。AMX 為客戶安裝的設備超過 200 萬套，為客戶設計解決方案和提供相關支持超過十年時間，從而積累了大量經驗和專業知識，在網絡音視方面的經驗無人能及。
AMX 網絡音視解決方案利用的一些關鍵企業 IP 網絡技術：
• IGMP（Internet 組管理協議）- 多播傳輸管理不可或缺的通信協議
o IGMP 偵聽使交換機可將多播流量?jī)H路由到所需的目的地
• 802.3af (POE <15.4W) 或 802.3at (POE+ <25.5W) - 以太網供電
o POE 和 POE+ 在許多以太網交換機上普遍可用，可在沒有本地外部電源的情況下為NAV端點供電。
• Active Directory/LDAP 集成 - 遠程用戶管理
o 利用集中式目錄服務可提高安全性，并最大限度地減少必須在每臺設備上管理的賬戶數量
• 802.1Q - VLAN 標記和 QoS
o VLAN 標記可將不同類型的數據（例如視頻和音頻）導向在邏輯上相互隔離的網絡，而無需多條電纜布線
• 802.1X - 基于端口的網絡訪問控制
o 802.1X 是一項安全功能，可防止未經授權的設備訪問以太網
• AES - 高級加密標準
o AES 是用于保護IP網絡上數據的加密算法
• HTTPS - 安全超文本傳輸協議
o HTTPS 用于保護設備管理用戶界面
• SNMP - 簡單網絡管理協議
o SNMP 是一種網絡標準，使用戶可通過標準 IT 管理工具監控網絡設備
• QoS - 服務質量
o QoS 使網絡能夠?qū)μ囟愋偷臄?shù)據流量進行優先處理，以保證必要的性能。
泰國 Panyatara 學習服務中心
將其培訓室升級為最先進的 AMX 解決方案
許多這樣的技術可協同工作，以創建政府和企業應用所需的極高安全性配置，并且通常只能從領先的網絡音視供應商的最復雜解決方案中獲得。然而，由于 IGMP、POE 和 802.1Q 能夠最大限度地降低帶寬和基礎設施要求，因此在任何應用中都非常有價值。隨著應用規模的增長，這些技術提供的好處變得不可忽視。
HARMAN IN Sights
應用詳解
單交換機應用
零售店和教室通常需要少量的端點（少于 48 個），這些端點之間的實際距離很近，并且不需要復雜的音頻路由。很少有專門負責這些應用的現場技術人員，因此可靠性和遠程支持能力是極其寶貴的。這些應用的規模通常使所有網絡音視端點可以直接連接到同一交換機。由于不需要計算多個交換機之間的帶寬要求，也不需要配置這些連接，這種系統在設計和部署上可以非常簡單。乍一看，由于編碼器和解碼器數量較少，使得采用非標準的 IP 技術看起來是可行的。
“使用本地電源而不是 POE 有什么大不了的？我的安裝人員已經登上梯子準備安裝解碼器了。安裝額外的電源不會花費他們太多時間�！薄盀槭裁次乙獮� POE 交換機支付更多費用？”這些是關于 POE 的常見問題。除了可創建一個故障點更少、更簡潔的安裝項目之外，POE 還使將來的系統服務變得更簡單。如果一個端點停止通信或需要固件更新，您可能需要執行硬重啟。使用本地電源時，需要技術人員和梯子。借助 POE，可以通過實際拔掉交換機上的電纜或通過交換機控制軟件來切換電源。技術人員甚至可以遠程觸發這種重啟。特別是當網絡交換機不僅被用于支持一個網絡音視系統時，強烈建議部署一個支持 IGMP 查詢、偵聽和多播切換的基礎設施。

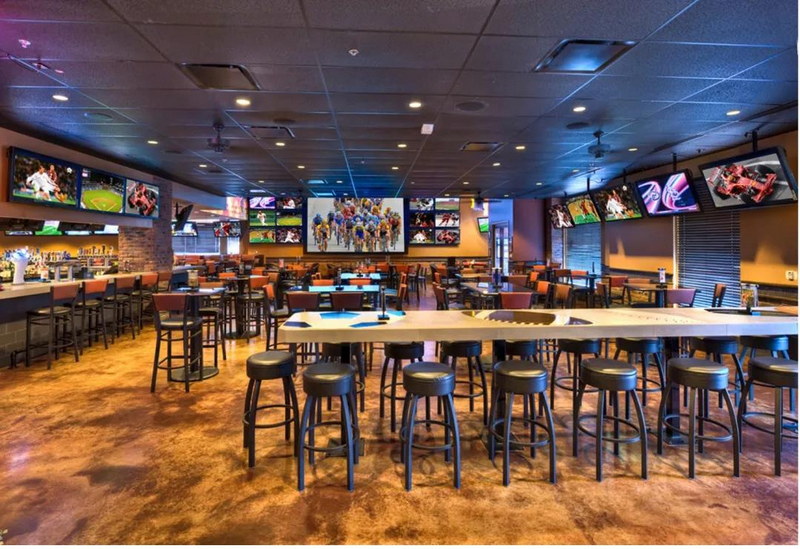

德克薩斯州 Frankie's Sports Bar
采用的 AMX 系統
特別是當網絡交換機不僅被用于支持一個網絡音視系統時，強烈建議部署一個支持 IGMP 查詢、偵聽和多播切換的基礎設施。如果沒有 IGMP 偵聽，網絡音視編碼器生成的多播流量可能會在每個交換機端口上廣播。這意味著，與網絡音視系統聯網的控制系統、PC 或 IP 控制的設備將不得不從 IP 視頻流量的洪流中篩選出它所需要的網絡流量。在最好的情況下，這將導致網絡運行更加遲緩，在最壞的情況下，這種 IP 流量泛洪可能導致設備停止工作。為了在不實施 IGMP 的情況下對抗這種流量泛洪，一些制造商建議采用 VLAN 交換。使用 VLAN 交換時，會為每個視頻流配置一個唯一的 VLAN。為了讓解碼器接收視頻流，解碼器連接到的交換機上的端口必須配置為與發送流的編碼器位于同一 VLAN 中。為了讓解碼器接收不同的視頻流，必須更改交換機配置，以將解碼器的交換機端口置于不同的 VLAN 上。
VLAN 交換不僅會產生安全風險，也會產生支持問題�？刂葡到y(tǒng)要想更改 VLAN 配置，必須擁有交換機的配置密碼。任何擁有該密碼的人都可以更改交換機的安全配置，從而使機密數據變得不安全。VLAN 交換會產生支持問題，因?yàn)槊總€(gè)設備都必須與物理交換機端口而不是邏輯 IP 地址相關聯。如果電纜被移動或單個端口發生故障，控制系統將需要重新編程。
中型應用
娛樂場所和會議中心很容易超過單個以太網交換機的端點數量或距離限制，它們通常利用 AES67 或 Dante 進行復雜的音頻路由。他們很可能有一名現場技術員，但可能沒有人員齊備、部署了先進 IT 管理工具和策略的 IT 團隊。在這些應用中部署的網絡音視系統通常分布在整個設施的多個交換機上。較大數量的端點使得利用POE的價值比小型系統還要高。由于需要管理的物理區域更大，而且端點可能無法訪問，因此 POE 的支持優勢變得不容忽視。

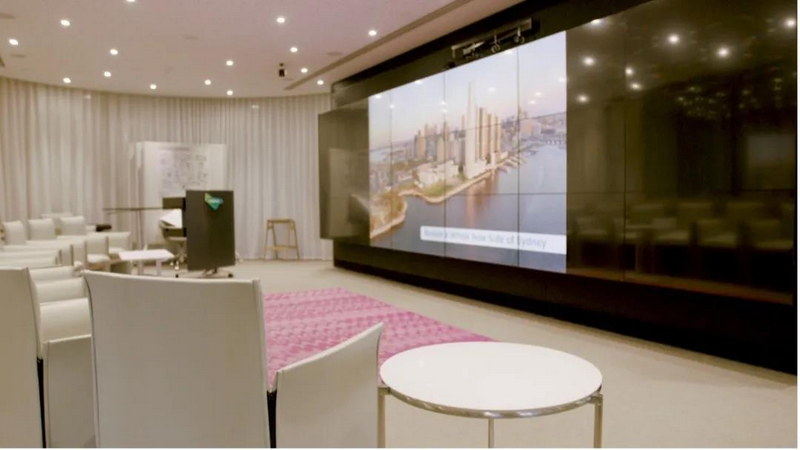

巴蘭加魯辦公大樓配備的
AMX SVSI 網絡音頻解決方案
當網絡音視系統部署在多個交換機上時，IGMP 也成為一種要求而不是一種選擇。當連接多個交換機時，很可能會使這些交換機之間的鏈接不堪重負。需要考慮編碼器在網絡上的位置以及這些編碼器流的路由目的地。IGMP 偵聽是管理任意兩臺交換機之間所需帶寬的強大工具，可以使交換機之間以更低的成本和更低的帶寬鏈接提供完整功能。當利用 AES67 或 Dante 等 IP 音頻分配技術時，將流量定向到單獨的 VLAN 可實現單獨的 QoS 優先級隊列，從而實現最佳的音頻性能。網絡音視制造商有兩種方法來促成流量的分離。
一種方法是將不同類型的數據輸出到不同的物理端口。例如，如果編碼器輸出 IP 視頻和 Dante 音頻，則從編碼器到交換機需要以太網運行兩次。交換機需要為視頻 VLAN 配置一個端口，為 Dante VLAN 配置另一個端口，且編碼器必須連接到這些特定端口。將每個編碼器或解碼器所需的電纜線路和交換機端口數量加倍會顯著增加安裝成本。

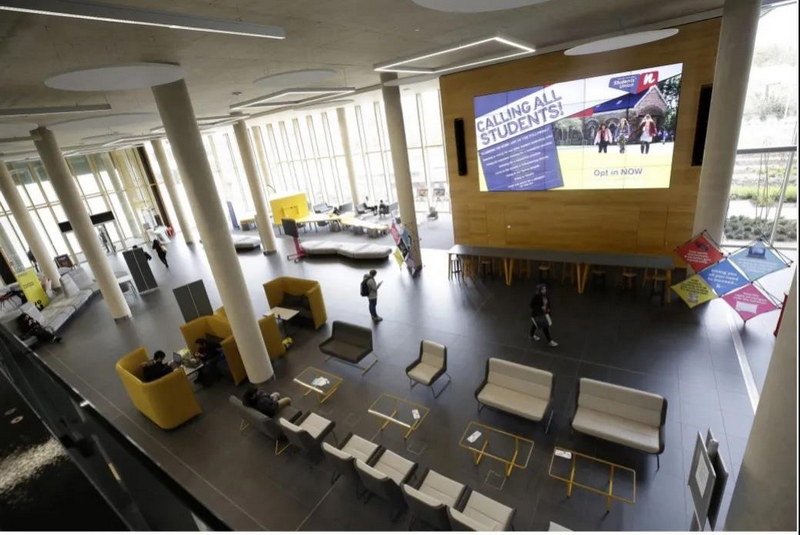

英格蘭北安普頓大學河畔校區安裝的
由 AMX SVSI N 系列系統組成的網絡矩陣
幸運的是，有一種更好的方法來管理 VLAN 流量，稱為“VLAN 標記”。借助 802.1Q，可以將視頻流量和 Dante 流量標記為屬于不同的 VLAN。從編碼器或解碼器連接到交換機的單條以太網電纜可以傳輸兩種數據流。一旦流量到達交換機，它將被路由到正確的 VLAN。這種設計受益于單獨視頻和音頻 VLAN 的增強性能及其控制，而無需將基礎設施加倍。
企業級應用
網絡音視技術能夠創建具有數千個端點的企業級視頻和音頻矩陣。在為大學、企業園區或體育場館設計音視分配系統時，網絡音視解決方案是適合采納的理想平臺。設計和實施這種規模的系統需要深思熟慮的規劃，以及與現場 IT 部門的緊密合作。遵循標準的企業網絡標準是必須的。IGMP 查詢和偵聽、VLAN 標記和 POE 只是 IT 部門應該需要的少數技術。要部署在網絡上的網絡音視解決方案應該設計為在網絡上運作。這實際上意味著，這些設備應該具有 IT 經理所要求的能力，而且它們應該能夠在 IT 經理現有的網絡結構中運作。
哈曼了解滿足這些要求需要的是什么。幾十年來，我們一直在向世界各地的企業客戶和政府部門銷售支持網絡的設備，我們了解這些環境的安全、管理和支持要求。這正是所有 AMX 網絡音視產品都采用企業 IP 網絡標準技術設計的原因。我們邀請您探索廣泛的 AMX 網絡音視解決方案，并查看此 AMX 網絡音視視頻概述：
盡管努力開發簡化配置的機制值得稱贊，但遵循傳統的企業 IP 網絡標準將為集成商和最終用戶提供更可靠、更易于支持、從而降低總成本的解決方案!
|
