大家好,非常的快,一個月又過去了。又到我們聊一些關于設計音箱方面的時間。在這期本我們接前兩月的話題繼續聊聊分音器的設計。
在前兩月中,我們已經講到關于2階(也就是12dB/oct)的一些基本原理。今天將2階的其它工作方式也簡單的給大家描述一下。
12dB/oct帶通濾波器

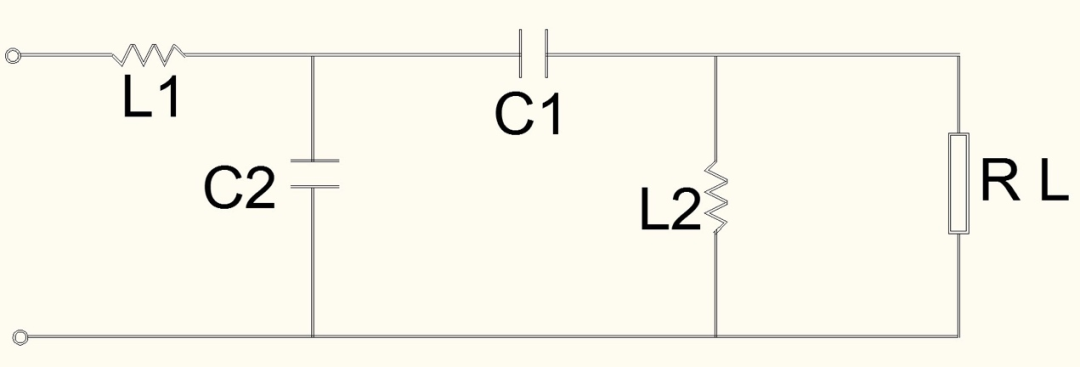

a.＞電路

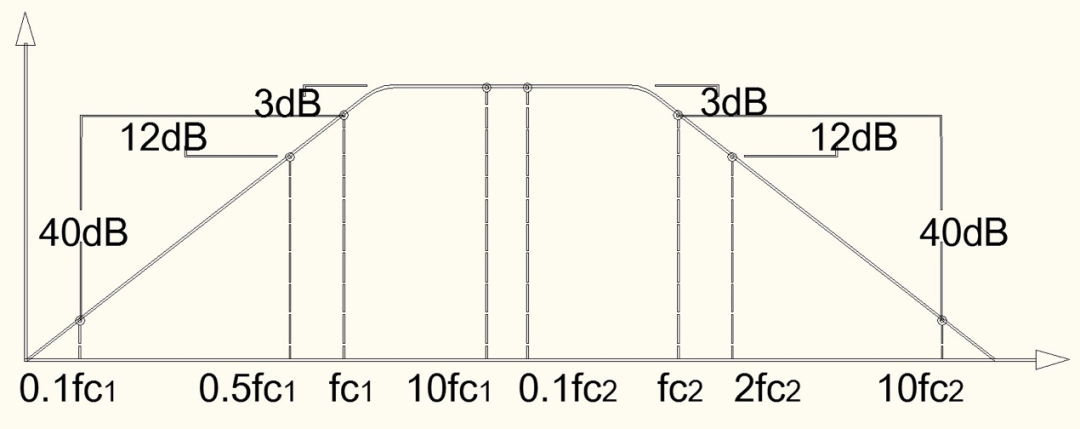

b.＞頻響曲線
在這里，我簡單的講解一下,以上的分頻器電路一般是使用在多分頻中的。我舉例說明,比如現在有一個3音路的音箱。其中分別是8寸的低音,4寸的中音,1.5寸的高音。在這個時候，3個喇叭假設分頻分別在500Hz，1.5K Hz，那么中間的4寸喇叭單元就可以使用以上的分頻器電路。此分頻器分別將低頻與高頻分別切除,留下中間的頻率部分。所以這種電路形式基本上是屬于中音喇叭使用。
12dB/oct帶阻濾波器
a.＞電路

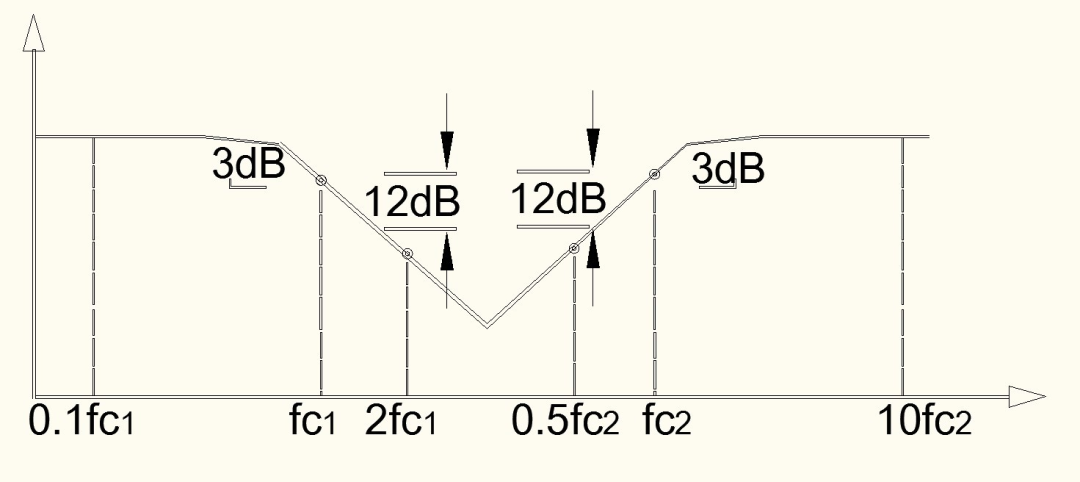

b.＞頻響曲線
帶阻電路我自己認為還不屬于真正意義的分頻電路，它是一種輔助的修正電路，它還有其它的形態出現，例如：

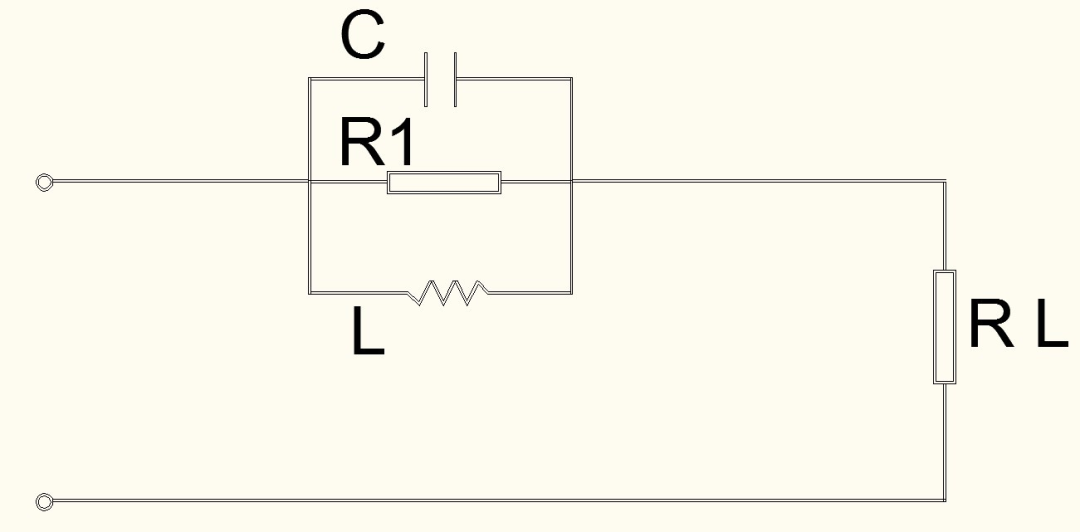

a.＞電路

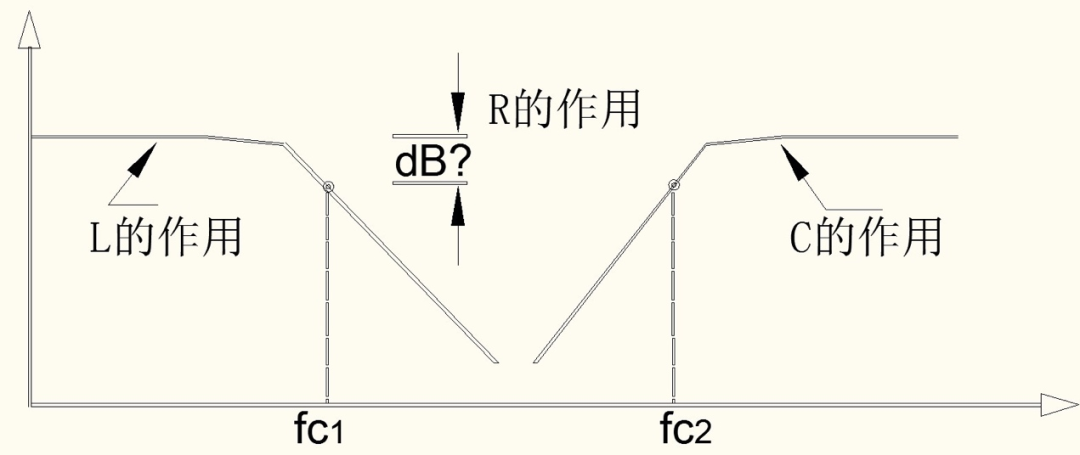

b.＞頻響曲線
以上的2種帶阻電路很大部分使用在喇叭單元本身，或者喇叭單元裝箱后產生的頻響曲線不平坦的時候才使用的。例如喇叭裝箱后,在1.0K Hz有一個4.0dB的峰,這種情況嚴重影響了聽音的質量。那么我們就可以使用上面的2種類型的分音器將頻響曲線做平,以得到好的聽音質量。
這里特別說明一下,不是平坦的曲線就是好聽的聲音。其實往往在HI-FI音箱中,我們?cè)O(shè)計的頻響曲線中頻會略低一點。因?yàn)槲覀內硕鷮?duì)于中頻是非常敏感的。如果也把曲線做平,可能會因?yàn)槁?tīng)太久而感到疲勞。我們之前講的喇叭單元，以及部件；木箱設計以及材料應用;分音器類型以及元件材料應用等等。都僅僅是影響聲音的一部分。而不是我們獲得了一個好的喇叭單元，或者設計了昂貴的分音器就得到了好的聲音。
在分頻的過程中,在使用到這些帶阻濾波器是在輔助完成我們需要的曲線。其實在實際的調試過程中,存在兩個完全不同的流派。一些人認為盡量少的使用分音器元件調試，盡量讓喇叭單元重放真實的音樂。另一方面認為為了不讓多個單元相互干擾，需要盡量的把不屬于它們工作的頻段給過濾干凈。使聲音更清晰。（到底哪種好? 我不敢斷然評論,但是在我設計工作中,我發現,后者可能使聲音的清晰感更佳）
好了,本期我們先講到這里，下期我們繼續講分頻器的其它形態。
以上的的講解可以有助于我們更多了了解音箱的知識。音響不是玄學，是科學。跟隨uandksound技術學院一起遨游音響知識的海洋。
