揚聲器怎樣陣列呢？任何打算以多個數量共同使用的揚聲器都必須經過仔細設計，并用類似的單元進行徹底測試，以確定其作為陣列成員的可行性，共同提供合理的平坦的能量疊加……
接上期☞ 筆記 | 聚焦陣列揚聲器的深層邏輯（上）
事實證明，兩個90度的號角相鄰——實際上結合得非常好。這種表現有點像老式的多細胞喇叭，能產生大約70度的總輸出角度。
在陣列中添加第三個號角，-6dB的點會變得更窄，大約60度。繼續擴大到7個90度的號角，-6dB的點會變得更窄，大約40度。
這里需要注意的是，我們關注的是-6dB的點，如前所述，這是定義音箱覆蓋角度的行業標準。而且陣列的正向輻射功率比單個喇叭大得多，這正是正確的陣列應該表現出的特點。
該陣列的有效覆蓋角度遠大于其正向輻射功率（同樣，基于-6dB的點）。這里所說的有效角度是什么意思？這是總體覆蓋角度中能保持合理均勻覆蓋的任何點。如果只有50 Hz到100 Hz呈現180度的覆蓋，但更高的頻率要窄得多，那么180度則不能視為有效的覆蓋角度。

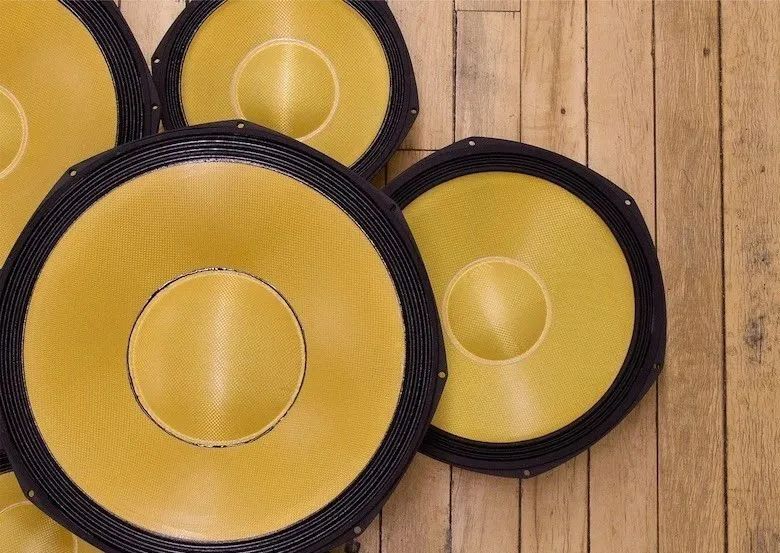

1 錐盆
揚聲器的錐盆與號角完全不同。號角設計成特定的覆蓋角度，而錐盆則是為了還原聲音而設計的。特定錐盆的擴張率和幾何形狀決定了單個錐盆驅動器的覆蓋角度，正如我們預想的那樣，基本都是錐形的。
多個錐盆相互排列的角度和配置會影響錐盆驅動器的陣列方式。實際上，所有聲學行為都是頻率的函數。
所以某些直徑的錐盆驅動器，在較低的頻率下呈現出寬的角度，而在較高的頻率下則呈現出窄的角度。如果將同類元件相結合，這就引出了線陣列…
2 線陣方向性

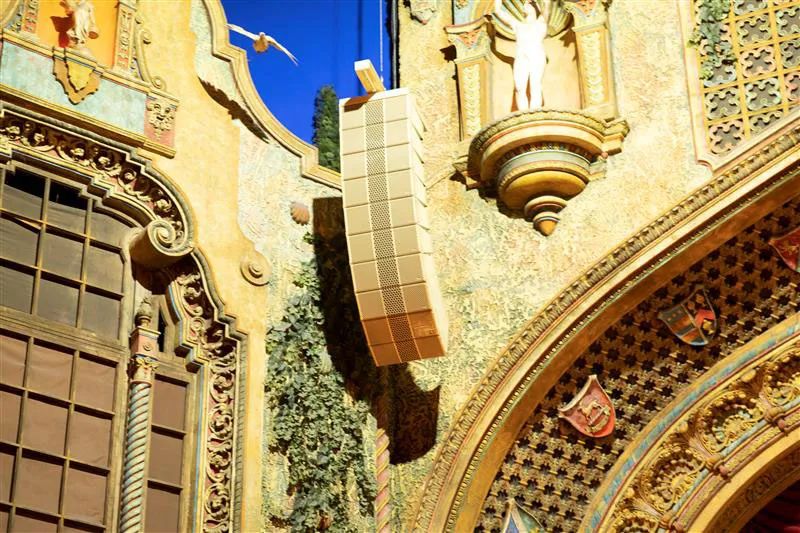

最終，與老式的號角為主的揚聲器組的概念不同，現代線陣列是號角（或制造商命名的波導體）與各種尺寸的錐盆驅動器的組合。
其目的很明確：改進了指向性，其好處是將聲音傳遞到觀眾區域，同時最大化減少非必要聲音。通過消除墻壁和天花板上不必要的反射，直達聲更清晰、更干凈。
然而，線陣往往擅長長距離發送相干聲波，這使得它的反射更像是一種克制的回聲，而不是不相干聲源的散射混響效果。所以需要非常非常小心地聚焦線陣列，以避免可能的反射。

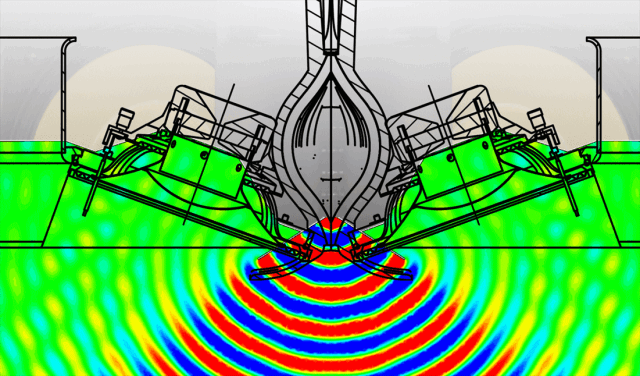

有一種簡單的方法可以解釋線陣列中發生的情況。線陣列中的多個聲源彼此產生聲學疊加，它們?cè)谖锢砥矫嬷芯o密排列，而同時產生離軸抵消波瓣。這一因素形成了線陣列的特殊能力——可以在線陣的長軸上提供嚴格定義的方向性。
當你面對一個精細優化過的線陣列時，聲音很出色，當你站在它下面時，聽起來就像是電平急劇衰減了。在處理反饋和其他舞臺相關聲污染時，這是一件好事。
3 排列起來
超低音揚聲器和全頻線陣列。
從這個角度思考：將若干聲源堆疊成一條線，無論是直線還是呈J或C型，都會有聲學增加和消除的措施�？紤]到與換能器尺寸和形狀相關的頻段限制參數（通過DSP），可以創建廣泛頻段的方向控制系統。
但這并不容易。將錐形聲源（如MF范圍內的6英寸或8英寸錐盆驅動器）組合在一起，以使其與高頻輸出盡可能窄的高頻波導進行聲學匹配，并不容易獲得好的輸出結果。
然后，我們做了各種各樣的試驗，試圖獲得完全不同的覆蓋角度，使它們大致一致。通常先傾斜錐盆驅動器，接下來是提供各種形式的物理擋板，以改變錐盆驅動器本來的角度特性。最后，用DSP管理角度控制。
好消息是，幾乎任何聲源如果組合在一條緊密耦合的線型中，都會單獨進行垂直方向控制。因此，無論是否經過精心設計和測試，大多數線陣列都將顯示出有用的角度控制。
隨著專業音頻世界的不斷增長和發展，會出現穩定的產品改進趨勢。終端用戶將區分出真正有用的系統。
|
