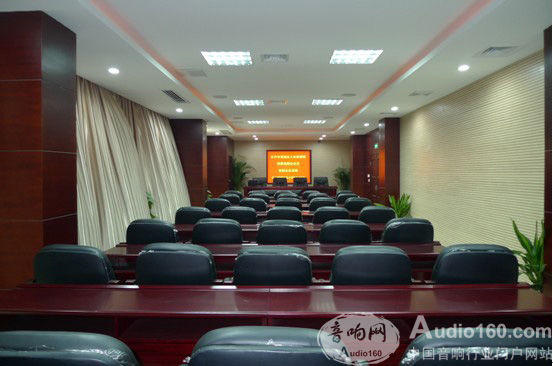

四樓96平方米電視電話會議室解決方案
 |
|
【音響網資訊】
四樓96平方米電視電話會議室解決方案
采用大圖顯示方式結合單個顯示終端,要求顯示圖像時可方便由觸摸屏來控制信號源的輸入和顯示終端圖像的切換，組合顯示，
主席臺會議發言系統：主席臺設會議系統主席機1只，代表機19只。會議系統要求具有智能視像跟蹤功能，系統從安裝調試到使用均可完全脫離電腦使用(完全不需要控制電腦)，攝像機可通過智能搖控器輕松實現控制，包括跟蹤位偏移實際發言者時的快速糾正功能，可搖控器一鍵解除視像跟蹤功能也能一鍵恢復。
系統可接入最多4路攝像機,當接入攝像機時，同時輸出視像跟蹤信號（對準發言者）和會場場景信號,可通過中控系統開關麥克風.
充分預留視頻會議終端銜接端口，可與配備同類系統的遠方會議室召開遠程視頻會議，進行面對面零距離交流。（預留布線，設備由需方提供），遠程視頻會議終端與智能視像跟蹤型會議系統兩者無縫對接，將發言者的特寫圖像、發言聲音同步傳送到遠方分會場。
設隱藏彈起式多功能地插10個，其中有兩個多功能插座可接入本地電腦的音視頻信號；每個包括電源插座、VGA接口（含VGA/電腦音頻）、視音頻接口、網絡接口，以方便接入電腦/筆記本并方便上網并方便一鍵切換VGA信號到大屏顯示（含快捷切換鍵，可一鍵實現電腦信號切換給大屏顯示終端）。（網線由用戶負責由總交換機拉入控制室或直接接入多功能地插）
音響擴聲：現場設4只12”全頻音箱（由2只功率放大器驅動）配備2編組，3輔助的12路調音臺一臺,周邊處理設備包括1臺均衡、1臺參量均衡移頻反饋抑制器。
其中參量均衡移頻反饋抑制器、兩編組三輔助調音臺與上述智能視像跟蹤型會議系統三者配合使用，麥克風的拾音距離可達450-500mm而無嘯叫，同時也有效解決召開遠程視頻會議時經常出現的聲反饋引起的嘯叫問題。
音源方面包括DVD錄像機一臺，另配備兩臺可級聯并可由中央集中控制系統觸發動作的電源時序器進一步簡化操作并有效保護音響系統（通過順序開和順序關前后級設備）
配備中央集中控制系統，功能包括顯示終端開關，電腦及電腦音頻（現場通過以上10個多功能地插接入）、攝像機、DVD等VGA/AV信號路由切換，DVD動作控制，系統開啟及關閉,燈光開關及調光控制、音量控制。使用者只需輕觸無線觸摸屏上的界面便可輕松實現以上控制。（無線觸摸屏要求真彩）；
特別要求：以上10個豪華型隱藏式多媒體插座含快捷切換鍵，當按下其快捷鍵時要求可即時將接入插座的筆記本信號切換至大屏顯示終端或液晶顯示器。（也可通過中控系統的觸摸屏）
尤其適用于與遠程視頻會議系統無縫對接配合使用。
內置軟件，系統從調試到使用完全脫離電腦，節省用戶投資并大大提高效率。
會議主控機內置視像中央處理器和4X2視頻切換矩陣（面板具全方位攝像機云臺控制鍵），可接入和控制4路高速攝像機，當接入2個或以上的攝像機時，其中1路為視像跟蹤輸出（對準發言者），另1路為會場場景輸出，系統資源充分利用；
與中控系統配合使用，可由中控系統開關任一麥克風；
會議主控機具全中文液晶顯示屏，快速引導設定會議模式、麥克風ID地址、預置位等，并全面顯示當前狀態。
業界創新之智能遙控器任何時候均可全方位控制接入主控機的高速攝像機，完全替代云臺控制器，尤其是可用于快速設定麥克風ID地址（列席單元可隨意增減），快速調整和保存麥克風-攝像機聯動預置位，且在預設位偏離發言者時，可迅速調整。操控方便、快捷，前所未有；
智能、實用、人性化、先進的麥克風-攝像機聯動跟蹤功能：
A、當麥克風被開啟發言時攝像機始終跟蹤最后發言者，當關閉最后開啟的麥克風時攝像機跟蹤上一開啟麥克風發言者，當關閉全部麥克風時，攝像機自動調整為場景攝像；
B、當攝像機偏離發言者時,可通過智能遙控器快速調整攝像機；
C、在不需要視像跟蹤的場合，可遙控一鍵鎖定攝像機，此時打開任一麥克風，攝像機均不再聯動跟蹤，但仍受搖控器的控制；當需要視像跟蹤功能時又可搖控一鍵恢復此功能。
多種主會議模式可選：自由模式(FREE)、輪替模式（FIFO）、限制模式(LIMIT)；子會議模式可選：主席專有、主席提示音、自動關機；
與同品牌之參量均衡移頻抑嘯器配合使用，列席機（話筒）的合音距離可達450-500mm而不會引起嘯叫。
D．顯示系統：采用單投影顯示方式，選用1臺INFOCUS IN-67高亮度工程級投影機，分辨率1024×768，亮度達3500ANSI流明，對比度500∶1；200W UHP冷光源燈泡，1只120”電動屏幕置于主席臺的正后背景處。另為每參會人員按話筒數量配置可升降的液晶顯示單元模塊。
E．選用SUNTRON ACS2009MA最新型會議討論系統具有多項業界創新功能：
F．選用SUNTRON V33+中央集中控制系統套裝，對系統主要設備進行集中控制，化繁為簡，提高會議效率。
功能：信號切換顯示，電動屏幕/電動投影吊架等升降，投影機開關（包括延時關機以保護投影機燈泡），DVD等紅外搖控設備動作（包括DVD音量），系統電源開關，燈光開關及調光等集中控制。
1）、主控機功能強大：8路com，8路IR，8路IO，8路RELEY（弱電）；可外掛多個無線觸摸控制，接收器也可多個；可擴展網絡控制功能；
2)、各種信號任意快捷切換到任一顯示終端（投影機和等離子），各顯示終端的顯示信號在同一時間內可以是相同的，也可以各不相同。
�、賄GA信號：配置16入4出的VG A1604矩陣1臺，可用于接入最多16路電腦信號（包括電腦音頻信號）。本會議室配備多功能輸入地插座11只，用于接入11路電腦信號并為電腦供電，同時提供11路網絡接口（RJ45）；（網線由用戶負責由總交換機拉入多功能插座）
3）、電動屏幕升降，投影機開關（包括延時關機以保護投影機燈泡），燈光開關：
4）、系統電源開關動作：配合2臺可級聯（最多可99臺級聯）并可由中控系統觸發動作的電源時序器POWER-801，系統經調試好后，操作者甚至不必靠近機柜，可通過無線觸摸屏于彈指之間啟動和關閉整個系統，故可有效防止誤操作對系統的損壞（尤其是對功放和音箱的損壞），提高系統使用壽命。
5）、DVD動作控制及音量調節：主機內置可編程音量控制器主要指標：4路單聲道/2路立體聲獨立音量調節控制;電源：外置電源24VDC網絡供電 ;單路或多路音量調節;斷電狀態保存功能;控制方式：1、電腦軟件. 2、RS-232/485協議 ;波特率與協議：9600,8n1。
6）、定制主要會議模式：
用戶可根據會議進程或喜好定制多種會議情景模式，而且這些模式可記憶下來，當需要時可隨時調用。此功能讓系統可按編程設定的模式進行組合聯動控制，例如點按“進入系統”，則系統設備電源按順序開啟，系統進入待命狀態；點按觸摸屏的“投影模式”，則在投影機打開的同時電動卷簾自動收起或下降，同時按設定關閉相應的燈具（可調光燈具自動調到設定的亮度），以適應投影環境下所需的環境和氣氛；點按“會議模式”，則投影機關閉的同時電動卷簾下降或收起，部分或全部燈具打開（可調光燈具自動調到設定的亮度），以適應會議討論所需的環境和氣氛；點按“會議結束”或“退出系統”，則投影機關閉燈泡，電動卷簾自動收起，燈具全部關閉，并在約2分鐘（投影機散熱結束后）關閉系統全部電源。
若需要，增購電動窗簾導軌可在某種模式下同時關閉或打開窗簾，增購電動投影機吊架可在某種模式下同時降下或收起投影機，并在降下投影機的同時執行開機動作，在收起投影機之前先關閉投影機等。
7）、采用7″TFT真彩色無線觸摸屏，通過優化編程定制可視化控制界面，使用者只需輕觸界面便可實現上述控制；
其中SUNTRON AS1380AT參量均衡移頻反饋抑制器、兩編組三輔助調音臺與上述智能視像跟蹤型會議系統三者配合使用，麥克風的拾音距離可達450-500mm而無嘯叫，同時也有效解決召開遠程視頻會議時經常出現的聲反饋引起的嘯叫問題。
音源方面包括先鋒DV 310G DVD機一臺，以上會議發言系統，另配備一套SUNTRON U248雙手持無線麥克風作為移動發言（主講者或觀眾提問用），配備的一臺4路硬盤錄像機，可實現現場錄像，并可回放錄制的視頻信號。
