1、 項目概況 張江會議中心項目包括10個功能區，分別為綜合樓一層分割會議室、綜合樓二層300人會議廳、綜合樓二層普通會議室、綜合樓二層羽毛球館、綜合樓二層健身房、綜合樓三層領導會議室、綜合樓三層高級會議室、研發樓普通會議室、研發樓四層大會議室、研發樓七層會議室。
2.項目需求
重點會議室采用集中式、交互式管理方式，只需通過一塊無線觸摸屏，輕松按一兩個按鍵，整個會議系統的各種電子設備的控制便盡在掌握之中，操作簡單、智能，而且可在觸摸屏實時反饋控制的視頻畫面效果，滿足所見即所得的功能，一切管理盡在指尖操作。
3、解決方案
在該項目中，綜合樓一層分割會議室、綜合樓二層300人會議廳、綜合樓三層領導會議室、研發樓四層大會議室、研發樓七層會議室采用MIDIS系統整體設計，一體化網絡結構，將所有音視頻、控制等數據數字化、網絡化，在局域網內實現信息的輸入、傳輸、處理、存儲和輸出等。采用標準的網絡設備和接口，所有音視頻節點實現IP化分布式布置，大大擴展整個音視頻網絡的規模和覆蓋面�？蓪�(shí)現對本會議室的音視頻交互式管理、控制，也可與其它重點會議室音視頻共享、互通等。高效交互式平臺真正實現了控制管理過程中的無障礙管理，是對傳統系統功能的延伸和擴展。該系統能夠完全實現用戶之間的無障礙多媒體控制，總控中心內可以與其它會議室通過音視頻實時交互，交流的手段可以是文字、圖像、聲音或視頻等多種手段。系統提供給用戶“對等無障礙交流”模式。連入網絡的任何人的視頻、語音、文字、圖畫、文件以及其它資源，都能在所擁有的權限內以近乎隨心所欲的方式進行共享和交流。交互平臺不僅提供了理想的信息交互環境，還特別實現了很多用戶一直迫切需要的控制功能。
綜合樓一層，擁有三間可合并使用的分割式會議室，合并后會議室可達225平米，可獨立或合并舉行行政會議、培訓講座、員工活動等�？赏ㄟ^交互式系統中9.7寸無線觸摸屏對其進行控制，實現多種會議模式一鍵切換,達到方便快捷的切換而不需要操作人員過于復雜的操作切換，體現人工智能化先進的科技化手段。

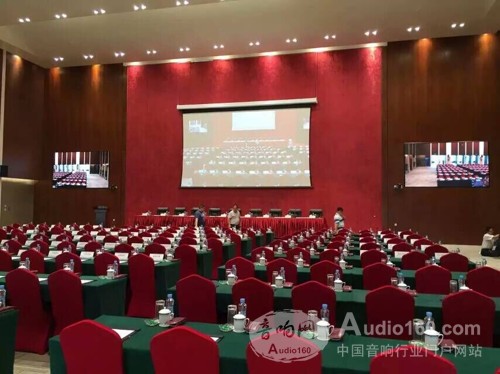

綜合樓二層，可容納300人的大型場地，可召開大型會議、報告、文藝演出。本會議室采用全頻主音箱+輔助音箱+返聽音箱+低音音箱的擴聲方式，2只全頻音箱布置于顯示設備和主席講臺兩側，使聲音和圖像一致，6只輔助音箱布置于會議室中后場，則起到一個補聲的作用，彌補會場后部區的聲壓級。通過9.7寸無線觸摸屏對其進行控制，達到方便快捷的切換而不需要操作人員過于復雜的操作切換，體現人工智能化先進的科技化手段。
綜合樓二層普通會議室（20人),本會議室定位于圓桌討論會議室，主要應用于日常會議、圓桌討論等。設計理念為高保真音質、高清晰圖像演示，簡單、實用。本會議室主要以語言擴聲為主，根據要求，設有4只吸頂音箱均勻布置于會場天花，配合裝潢，美觀大方。音頻中心處理器采用一臺8進8出數字音頻處理器SOLON 16A,考慮到控制的方便，另設有1塊音頻墻面板，實現簡便控制，它提升了音頻矩陣系統的使用功能和使用的靈活性。外部控制面板的操作界面簡單容易，方便對現場聲音的基本參數進行調整。通過標準5類網線與主機進行連接，用戶可以輕松實現對系統的控制和管理，讓人們?cè)谳p松與隨意之中享受高科技的內涵
綜合樓二層40人會議室共兩間，定位于圓桌討論會議室，主要應用于日常會議、圓桌討論等。會議發言系統配置30只數字會議話筒（1個主席單元、29個代表單元。移動性強、線路簡單、擴展容易、靈活方便），滿足會議發言需求。擴聲系統主要以語言擴聲為主，根據要求，設有4只吸頂音箱均勻布置于會場天花，配合裝潢，美觀大方。音頻中心處理器采用一臺8進8出數字音頻處理器SOLON 16A,考慮到控制的方便，另設有1塊音頻墻面板，實現簡便控制，它提升了音頻矩陣系統的使用功能和使用的靈活性。顯示系統采用1副100英寸電動幕布，4200流明投影機投射，作為該會議室的顯示設備，用于顯示DVD、電腦等視頻信號。
綜合樓二層羽毛球館，主要用于羽毛球訓練、培訓等，滿足移動發言、背影音樂播放等，系統簡單、實用。會議發言系統配置1套U段無線手持話筒和1套U段無線領夾話筒，滿足不同場合下移動發言需求。擴聲系統選擇會議室的四角布置4只QSC AD-S10T全頻音箱的擴聲方式。
綜合樓二層健身房，主要用于健身訓練、培訓等，滿足移動發言、背影音樂播放等。會議發言系統配置1套AUDIO-TECHNICA ATW-2110G/ATM75cW頭戴無線話筒，滿足不同場合下移動發言需求。擴聲系統選擇會議室的四角布置4只QSC AD-S10T全頻音箱的擴聲方式。設有一臺YAMAHA MG82CX調音臺，方便對現場聲音的進行調整。
綜合樓三層領導會議室，作為領導專用會議室，可進行行政會議、內部討論、方案決策等重要內部會議。滿足會議發言、擴聲、顯示、交互式管理等。會議擴聲采用4只QSC AD-C42T高品質吸頂揚聲器均勻分布在天花上，投影幕兩側墻面布置二只QSC AD-S10T全頻音箱，使與會者能夠在會議室任意角落都能聽到親切，溫暖，豐滿的音質還原，而且系統沒有嘯叫，提高系統傳聲增益。顯示系統采用1副100英寸電動幕布，4200流明投影機投射，作為該會議室的主顯示設備，用于顯示DVD、電腦等視頻信號。另設有30套桌面升降顯示系統，在桌面鍵的控制下，實現液晶顯示器的升降。交互式管理系統配置一套MIDIS交互式多媒體管理系統，可通過總控觸摸屏、平板電腦等對會議室內的AV設備進行管理：如音量控制、燈光窗簾控制、顯示控制等。而且可通過網絡遠程對其進行集中控制與管理。
綜合樓三層高級會議室共兩間，定位于圓桌討論會議室，主要應用于日常會議、圓桌討論等。擴聲系統采用2只QSC AD-S10T全頻主音箱，布置于顯示設備兩側，保障聲像一致性，另設有8只QSC AD-C42T吸頂音箱均勻布置于會場天花，用于會議擴聲。音頻中心處理器采用2臺8進8出數字音頻處理器SOLON16A,考慮到控制的方便，另設有1塊音頻墻面板，實現簡便控制，它提升了音頻矩陣系統的使用功能和使用的靈活性。外部控制面板的操作界面簡單容易，方便對現場聲音的基本參數進行調整。顯示系統采用1副100英寸電動幕布，4200流明投影機投射，作為該會議室的顯示設備，用于顯示DVD、電腦等視頻信號。
研發樓普通會議室主要用于臨時召開圓桌討論會議室，由于面積較小，只設計了顯示系統，LS100英寸電動幕布，愛普生4200流明投影機，用于臨時顯示電腦的文字資料、圖片資料等信息。
研發樓四層大會議室，能容納120人的大型會議室，可進行行政會議、內部討論、方案決策等重要內部會議。滿足會議發言、擴聲、顯示、交互式管理等。交互式管理系統配置一套MIDIS交互式多媒體管理系統，可通過總控觸摸屏、平板電腦等對會議室內的AV設備進行管理：如音量控制、燈光窗簾控制、顯示控制等。而且可通過網絡遠程對其進行集中控制與管理。
研發樓七層會議室，主要用于圓桌會議、內部討論、多媒體培訓等重要內部會議。滿足會議發言、擴聲、顯示、交互式管理等。交互式管理系統配置一套MIDIS交互式多媒體管理系統，可通過總控觸摸屏、平板電腦等對會議室內的AV設備進行管理：如音量控制、燈光窗簾控制、顯示控制等。而且可通過網絡遠程對其進行集中控制與管理。

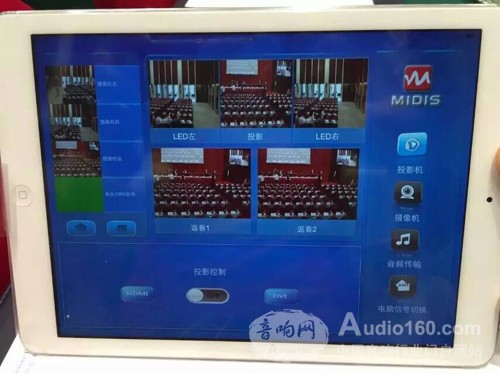

可視化雙向交互式操作平臺，所見即所得的操作體驗，區別于傳統單向的中控操作界面。具備所有音視頻信號實時回顯的功能，圖像的切換不再是按鍵式操作，而是觸控屏手指拖拉式操作方式。系統應具有簡潔的架構，去除冗余環節，減少物理節點，提高系統穩定性和高維護性。具備高擴展性，不用更改現有系統情況下，可通過軟件或硬件的方式進行升級。網絡IP節點獨立運行，無相互依賴，單個節點出現故障不會影響其它系統正常使用。采用雙PSU智能電源，功率自動均衡，冗余備份；每塊PSU電源各自承擔50%功率負載，當其中一塊PSU電源出現故障時，另一塊自動滿負載工作；保證系統不間斷工作。分布式DSP架構，保證了單節點出現故障，不會影響整個系統正常工作。交互式管理，可以實時回顯所有數據狀態，可在第一時間查看設備故障，或通過網絡日志查看。在不改變?cè)到y(tǒng)架構的同時，可輕松實現系統擴展，只需添加節點設備即可。
系統中主干線路全部采用CAT-6類網線連接，替換了90%以上傳統線纜。在系統建設施工上以及后期的維護上系統都變得相當簡潔，無需擔心信息的損失、外界干擾以及傳輸距離的限制。
更為重要的是綜合樓一層分割會議室、綜合樓二層300人會議廳、綜合樓三層領導會議室、研發樓四層大會議室、研發樓七層會議室實現了信息無縫共享，不再是一個個信息孤島。多方可進行可視化會議討論和信息的同步共享，在綜合樓三層領導會議室內也可以實時共享各功能區的各種音視頻圖像信息。
2、 實施效果:
目前項目已完成測試，從整體情況來看，很好的滿足項目需求，項目也得到客戶的好評。項目使用TENDZONE東微這套設備，不僅使用非常方便，而且設備維護的難度也降低了，大大降低了管理和維護成本，滿足了項目的要求。
