通用博世廣播周邊 DCN-807E分區報警輸出模塊
1、本模塊用于激活警報區以及尋呼、電話強插區的設備，以便強行插入緊急廣播。

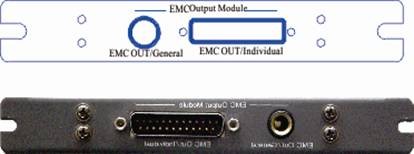

2、25針D型接口（EMC Out/Individual）為分區強插激活信號輸出口
3、強插時輸出短路控制信號，每路的短路控制能力為1A。
4、在典型情況下，這些引腳應分別與三線制分區功放的警報ALARM連動口相連接。
5、6.3mm二芯插口（EMC Out/General）亦輸出強插短路控制信號。當本模塊的任何一路輸出強插信號時，這個口都會有警報信號輸出其驅動能力也為1A。
