內容導航： 第1頁：汽車功率放大器電源供應部分 第2頁：汽車功率放大器功率放大部分
汽車功率放大器電源供應部分

　　【音響網資訊】
　　美國ARC總設計師ROBERTZEFF是美國汽車音響界功率放大器設計大師之一。他以前是美國ZAPCO的功放設計師，自從創立ARC汽車音響品牌以來，其產品尤其是功率放大器深受大眾喜愛。這篇文章，是ROBERTZEFF應美國CA&E雜志邀請，介紹汽車音響功率放大器的最新技術與具體應用。

　　在汽車音響功率放大器方面，以前多用兩種電路，AB類與A類。現在的功放電路有A類，AB類，D類，G類，H類與T類，還有許多新的沒有定義的技術名稱。這些新技術帶來的變化就是更小的體積，更低的價格，同時提高性能和效率。今天，在這里我們來對各種新技術進行系統性的分析，而且重點要有更高的效率，在效率方面，表現突出的電路類型是D類，G類，H類和T類。另外還會對汽車功放的設計與聲音的處理方面來交流一下看法，讓大家更加明白功放的設計與聲音的取向，并消除一些誤解和錯誤的認識。

　　汽車功率放大器，需要的線路有許多，如短路保護，熱保護，風扇轉速控制，開機延時啟起動以及過壓保壓等電路。過去，需要許多的元件來組成這樣的控制電路。而科技高速發展的今天，我們只需要一個微處理芯片就可以處理這一切，另外在不增加成本的基礎上，還可以增加更多的功能。微處理器可以監控電池的電壓，內部電壓，溫度，控制音量和分頻網絡，和驅動控制的外部顯示。它還可以直接與運算電路組合，從而進行輸出功率限制或限幅，增加的成本也不會多。下面我們從功放的各部分來說一下電路的設計。

　　電源供應部分

　　汽車功放的電源部分的主要作用就是將汽車蓄電池也就是電瓶的電量轉化為更高的電壓。例如，如果一個功率放大器需要在四歐的狀態下，輸出100W的功率，那么我們需要的RMS額定電壓為20V。這時其時我們需要的電壓值為+/-28V，因?yàn)?0V的額定電壓，其峰值電壓為28V。我們稱其為臨界電壓，是因?yàn)楣β史糯笃鞯墓β史糯蠊艿碾妷鹤畲筮_(dá)到這里，但實際設計時，會稍微更高一點，而保有余量。

　　具體的處理過程是將12V的直流電變成交流電，輸出給變壓器然后再整流成直流電。將12V的直流電轉化為交流電比較簡單，一個PWM（脈沖調制）IC輸出給場效應管MOSFET處理就可以了，MOSFET是開關型晶體管，非常適合做這種處理。

　　12V電壓以一個極高的頻率進行開與關，這個頻率通常為40–150kHz。較慢的開關速度要求更大的變壓器，過快則會造成損耗。優質的變壓器磁環材質，高整的整流器，合適的繞組方式可以應用較高的開關頻率�，F(xiàn)在許多優質的功率放大器，都因此而可以用較小的電源處理輸入，而產生非常大的功率。

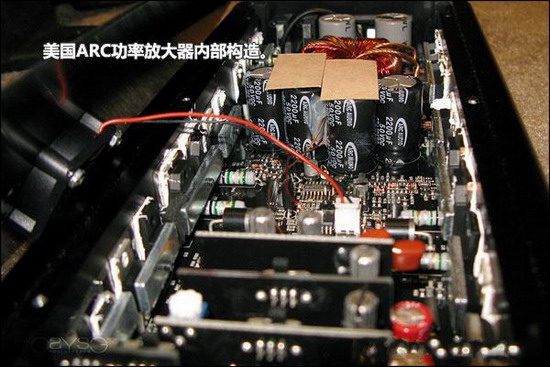

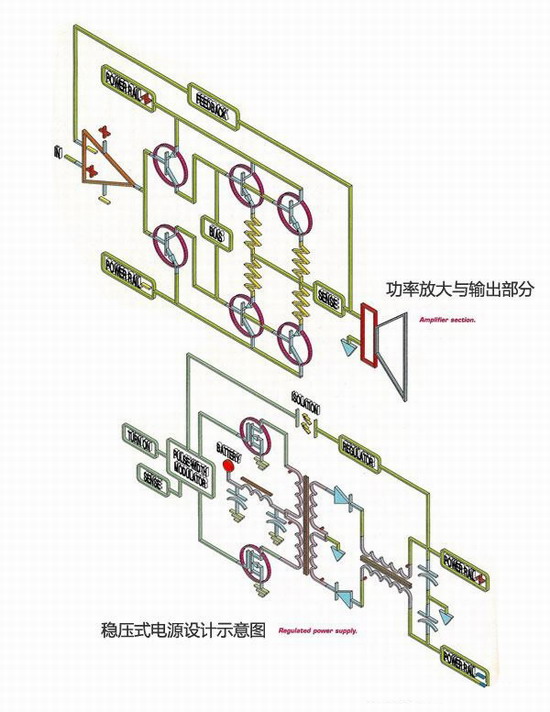

　　穩壓式電源供應

　　早期許多的汽車功率放大器都有非穩壓式的電源供應方式。穩壓式的電源供應要求有非常高品質的濾波電容，即低ESR內阻的電容；輸出扼流圈；和優化設計獨立的電壓反饋電路。穩壓是通過控制脈沖調節帶寬0-100%去補償電瓶與輸出電壓。穩壓電壓線路感應到電壓的變化與響應而改變脈沖的帶寬。

　　高頻的PMW脈沖調制波形經整流而轉化為直流，再經輸出扼流圈與電容處理。這時輸出的電流就是正與負的大電流提供給功率放大部分。

　　非穩壓式電源供應

　　相對于穩壓式電源供應，非穩壓式電源供應較便宜，它不需要輸出扼流圈，電壓感應器，獨立反饋電路等。這是因?yàn)槠涔ぷ髫?fù)載系數將近100%，電容的波動電流值也非常低，因此對電容的要求也不會那么高。

　　我們常常聽說過非穩定式電源供應有更加多的電壓余量空間，這其實意味著功放在瞬間可以產生更多的電量。許多的家用音響的功率放大器都是應用非穩定式電壓供應線路設計，功放的電源是交流是50Hz，因此開關電源所用的濾波電容必須大200-500倍，這種額外的容量導致家用音響功率放大器有更多的電壓余量。但其實在非穩定式電源供應，電壓余量的空間指的是瞬態的電流供應量，而不會有更多的電壓余量空間。接下來我們可以看看穩壓式電源供應與非穩壓式電源供應的對比參數。

　　從中可以看出，非穩壓式電源供應有著在低功率時有較高的輸出電壓，功率放大部分會有更高的輸出電壓，但這降低了功放的效率。較小的功率放大器，如小于100W，相對于穩壓式電源，非穩壓式電源有成本優勢。

　　穩壓/非穩壓式電源的優點和缺點

　　有些設計師嘗試將功放的輸入電壓最低可以讓電池電壓低至9.5伏特，然后通過增加電流供應來補償。下面的表格列出了一個500W的功放在滿功率狀態下工作的電壓和電流。在較低的電壓時，電流急劇增大。由于較低電壓與更高的電流，供電效率進一步下降，這需要更大的電流。

　　電壓越高，脈沖寬度減少，導致紋波電流增加。這種高電流使濾波電容產生熱量，這種熱量可能損害電容器的電解液。有許多的生產廠商所用的電容的這些指標不過關，功放在安裝之后一年左右就會出現故障，這也就是電容的品質問題。還有在低電壓需要大電流時，這個大電流有時超過汽車電瓶值也無法供應上大電流。因此，我們ARC的做法是，將功放的電壓穩壓在11-11.5伏，這樣所有的汽車的電瓶與發電機系統在正常工作時，都可以很容易地保持高出這個電池的電壓。
